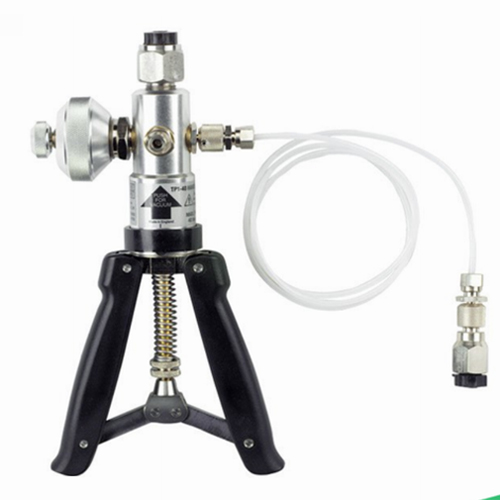

Druck PV211气动压力和真空泵产品概述：Druck PV211气动压力和真空泵是一个便携式的压力和真空源。每个泵都配备了压力/真空选择器、精细调节容积控制和可调行程以提供过压保护。请注意，由于其位移量小，该系统仅适用于对小体积进行加压。



- 压力释放阀：用于减压或释放系统内的压力。转动量决定了减压速率。仅需最小力量即可密封系统。

- 精细调节旋钮：用于精确调整压力，顺时针旋转增加压力，逆时针旋转减少压力。重要提示：为防止损坏，请勿使用过大的力量旋转超过螺纹上的红线指示位置。

- 压力/真空选择器：在更改模式之前，请确保压力释放阀已打开。使用合适工具将选择器推向标签指定的方向。

- 快速连接器：便于连接和断开。

- 灵活尼龙软管：长度为3英尺，直径为1/8英寸。

- 1/4英寸 NPT 内螺纹适配器：用于连接参考仪器（如数字或模拟仪表）。

- 剪刀式手柄：提供操作便利。

- 过压保护：可调行程控制以调节每次行程的最大压力输出。

- 压力端口：1/4英寸 NPT 内螺纹适配器，用于连接参考仪器。

- 密封材料：由镍光泽黄铜、阳极氧化铝、磷青铜（弹簧）、丁腈橡胶、尼龙制成。



- Druck PV211压力范围：0 到 600 psi（0-4MPa）

- 真空范围：0 到 -28 in. Hg

- 尺寸：8.5 英寸长 x 4 英寸宽 x 2.5 英寸高

- 重量：1 磅



压力释放阀操作

使用压力释放阀减少或释放系统中的压力，旋转量决定了减压速率，仅需最小的力量即可密封系统。



精细调节旋钮操作

顺时针旋转增加压力，逆时针旋转减少压力。为防止损坏，请勿使用过大的力量旋转超过螺纹上的红线指示位置。



压力/真空模式选择

在更改模式之前，确保压力释放阀已打开。使用适当工具将选择器推向标签指定的方向。


过压保护设置

通过调节螺母增加或减少行程长度来调节系统的最大输出压力。



连接说明

- 将软管和适配器连接到快速连接器时，逆时针旋转连接器上的滚花螺母。

- 连接参考仪器到压力端口（泵顶部）。

- 连接测试仪器到软管末端的连接处。注意，适配器的最大扭矩为11 ft-lb。



校准与比较

1. 连接参考仪器：连接参考仪器到压力端口。

2. 连接测试仪器：连接测试仪器到软管末端的连接处。

3. 调节旋钮位置：将精细调节旋钮设置到中间位置，顺时针旋转至尽头后逆时针旋转四到六圈。

4. 关闭压力释放阀：顺时针旋转至紧密密封。

5. 操作手柄：操作剪刀式手柄直至压力接近正确值。为了达到最大压力输出，每次行程都要将手柄完全合拢。

6. 微调压力：顺时针旋转精细调节旋钮增加压力，逆时针旋转减少压力。注意，不要超过红线指示位置以防损坏。



故障排查与维护

- 检查系统泄漏：如果系统出现压力损失，重复上述步骤，确保密封完好，适配器紧固，压力释放阀密封。

- 不要调整工厂设定的连接：泵与精细调节旋钮或快速连接器之间的连接是工厂设置的，改变这些连接会导致密封损坏。

- 漏气检测：在进行漏气测试时，压力/真空选择器周围可能会有少量气体进出，这是正常现象。

- 初次使用：如果系统长时间未使用，首次操作可能会较难，使用几次后会变得顺畅。

- 密封更换：如需更换密封件，请参阅服务包IAS-A111-1的说明。



安全提示

高压操作具有潜在危险，可能会对设备造成损坏。确保所有连接正确，并且不要忽视泵标签上指定的最大操作压力。在连接压力组件到PV211之前，确保其与压力源隔离，并慢慢释放内部压力。

以上是Druck PV211气动压力和真空泵的详细操作指南及注意事项。确保在操作过程中遵循所有步骤和安全提示，以确保设备正常运行和人员安全。
