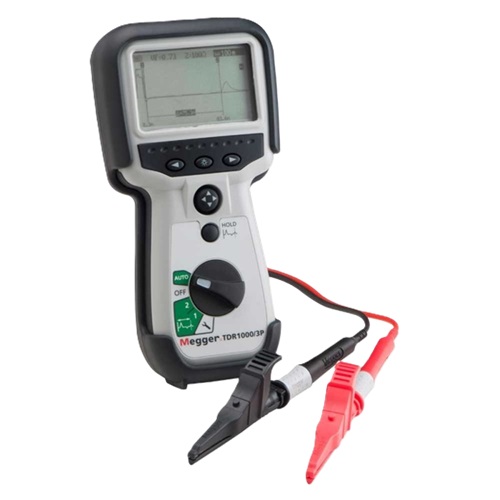

Megger-TDR10003p手持式电缆故障定位仪（Time Domain Reflectometer, TDR）是一款专为金属电缆故障检测而设计的高性能工具。该设备采用时域反射技术，能够在开路或带电电缆中快速准确地识别和定位故障点。TDR10003p的设计注重操作简便性和多功能性，使其成为电力、通信和维修行业中不可或缺的诊断工具。

关键技术参数

分辨率：设备的分辨率为0.1米，这意味着它能够精确地定位故障点至10厘米以内。
射程：TDR10003p的射程可达5公里，这取决于速度系数和电缆类型，使得它适用于长距离电缆故障的检测。
速度系数：仪器提供的速度系数范围在0.2至0.99之间，用户可以根据不同电缆的特性进行调整，以获得较好的的测试结果。
输出阻抗：TDR10003p提供四个输出阻抗选项（25、50、75和100Ω），以适应不同类型电缆的测试要求。
防护等级：设备具有IP54防护等级，能够抵抗尘埃和水溅，适合在多种户外环境中使用。
操作界面：TDR10003p的操作界面设计简洁，支持自动设置，使得用户可以快速开始测试，而无需复杂的配置。
追踪保持功能：该功能允许用户在不同电缆之间进行比较，以便更准确地定位故障点。
安全性：设备提供带保险丝的测试引线，增加了使用时的安全性。

核心技术特点

TDR10003p的核心技术在于其能够通过发送脉冲信号并接收反射回来的信号来分析电缆的电气特性。当脉冲信号遇到电缆中断、断裂或其他阻抗不连续性时，部分信号会被反射回传感器，从而被仪器检测并计算出故障点的位置。该设备的分辨率可达0.1米，射程可达5公里，这得益于其可变的速度系数设置，范围在0.2至0.99之间，能够适应不同类型和长度的电缆测试要求。

操作与应用场景

TDR10003p的操作界面设计简洁直观，支持自动设置，使得即使是新手用户也能迅速上手进行故障检测。其超快速脉冲识别功能能够迅速定位近端故障，而追踪保持功能则允许用户在不同电缆间进行比较，以便更准确地定位故障点。此外，该设备的IP54防护等级确保了在各种环境下的耐用性和可靠性。TDR10003p不需要闭塞滤波器，简化了测试过程，并提供带保险丝的测试引线，增加了使用时的安全性。

市场优势与用户价值

Megger-TDR10003p的市场优势在于其卓越的性能和用户友好的设计。它能够在多种电缆测试场合中提供快速准确的故障定位，减少停机时间，提高维护效率。其轻便的手持式设计和全面的功能集使其成为现场技术人员的首选工具，无论是在常规维护还是紧急故障响应中都发挥着重要作用。Megger作为知名的测试和测量仪器制造商，其产品以高质量和可靠性著称，TDR10003p也不例外，它代表了行业内的高端技术水平，为用户带来了显著的投资回报。

Megger-TDR10003p手持式电缆故障定位仪的工作原理

Megger-TDR10003p是一款手持式的时域反射仪，它专门设计用于识别和定位金属电缆中的故障。其工作原理基于TDR技术，通过向电缆发送一个短的高速脉冲，并接收由电缆中的任何阻抗变化（如断裂、短路或其他故障）所产生的反射脉冲。这些反射脉冲被仪器检测并分析，以确定故障点的位置。
当TDR10003p的探头接触电缆时，它会发送一个脉冲沿电缆传播。如果电缆是完好的，脉冲会到达电缆的末端并被吸收。然而，如果电缆中存在故障，脉冲会在故障点被反射回，TDR10003p则会记录下反射脉冲返回的时间。通过测量脉冲往返的时间，结合电缆的已知特性（如传播速度），仪器能够计算出故障点距离探头的精确位置。
TDR10003p提供了多种测量范围和输出阻抗选项，适用于不同类型的电缆，包括电力电缆、同轴电缆和数据/通讯电缆。此外，该设备还具有自动增益调整和清零功能，有助于提高故障定位的准确性，特别是在长距离电缆测试中。
由于其便携性和易用性，Megger-TDR10003p成为现场维护人员和工程师在进行电缆故障诊断和定位时的重要工具。

Megger-TDR10003p相比传统电缆故障检测方法有哪些改进之处？

Megger-TDR10003p是一款采用时间域反射（TDR）技术的便携式电缆故障测试系统。这种技术允许用户通过发送脉冲信号沿电缆传播并分析返回的反射信号来定位故障点。
一、提高精确度和分辨率
Megger-TDR10003p相比传统的电缆故障检测方法，如电压降法或电流注入法，提供了更高的精确度和分辨率。TDR技术能够精确地测量信号在电缆中的传播时间，从而计算出故障点的准确位置，通常误差在厘米级别内。
二、适用于各种类型电缆
该设备适用于检测具有两层以上金属绝缘层的电缆，包括铠装或屏蔽层。这使得Megger-TDR10003p能够广泛应用于电力、通信和其他行业的电缆故障诊断。
三、内置匹配网络和自动调节功能
Megger-TDR10003p内置了匹配网络，适合检测不同阻抗的电缆，如25、50、75、100欧姆阻抗的电缆。此外，该设备还具有自动调节光标的量程功能，可以根据不同的测试条件优化显示效果，简化故障定位过程。
四、操作简便和长距离故障检测能力
Megger-TDR10003p的操作界面直观，易于理解和使用，即使是非专业人员也能快速上手进行故障检测。该设备能够定位长达3公里的电缆故障，大大超出了传统方法的检测距离。
Megger-TDR10003p通过集成先进的TDR技术和智能化的操作界面，显著提升了电缆故障检测的效率和准确性，同时扩大了其适用范围，减少了对专业技能的依赖。这些改进使其成为现代电缆维护和管理中不可或缺的工具。

Megger-TDR10003p在实际应用中通常用于哪些领域？

1、电力系统监测：TDR10003p能够帮助检测电力电缆的故障点，对于维护电网的稳定运行至关重要。
2、通信电缆故障定位：该设备适用于通讯电缆，如电话线和有线电视线路，能够快速定位断线、短路等故障，减少通信中断时间。
3、工业自动化：在工业环境中，TDR10003p可以用于检测传感器和执行器连接线的完整性，确保生产流程的连续性。
4、建筑施工监控：在建筑行业，TDR10003p可以用于监控临时电缆的状态，预防施工过程中的电气事故。
5、交通运输系统：铁路和公路的信号系统依赖于稳定的电缆连接，TDR10003p可以用于这些系统的维护工作，保障交通安全。
6、公共设施管理：机场、医院等公共设施内部的电缆系统复杂，TDR10003p有助于及时发现和解决潜在的电气问题。

Megger-TDR10003p手持式电缆故障定位仪是一款集成了先进TDR技术的专业工具，它通过其高度的操作便捷性、强大的功能和可靠的性能，为用户提供了在电缆故障检测领域的高效解决方案。
