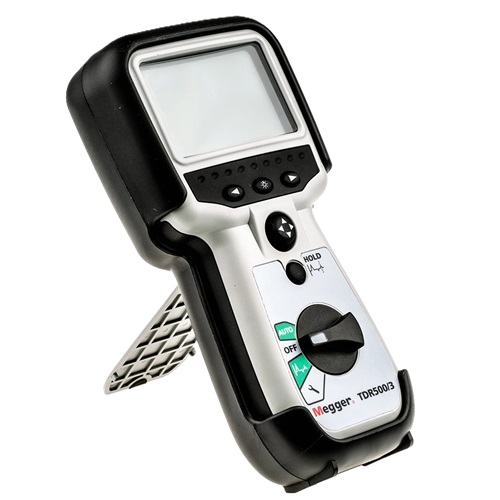

Megger-TDR500/3是一款高性能的手持式时域反射计（TDR），专为定位金属电缆上的故障而设计。该设备以其简便的操作、高精度的测量能力和坚固耐用的构造而著称，广泛应用于电信、电力、交通运输和工业自动化等领域。TDR500/3能够在不同的环境条件下提供快速准确的故障定位，对于提高维护效率和减少停机时间具有重要意义。

技术参数

测试范围：可根据不同的测试需求选择不同的范围，包括10m,30m,100m,300m,1000m,3000m。
测试精度：范围的±1%±象素（0.67VF）。
测试分辨率：范围的1%。
输入保护：符合IEC61010-1标准。
输出脉冲：5V峰值，脉冲宽度由电缆的型号和范围决定。
增益：自动调整。
速率因数：可变范围从0.3到0.99，步长为0.01。
电源：若5分钟后无操作，则自动关闭以节省电能。
电池：使用六节LR6（AA）电池供电。
安全性：符合IEC61010-1标准，确保操作安全。
电磁兼容性：遵从电磁兼容性BS EN61326-1标准。
体积：230mmx115mmx48mm，重量约0.6kg。
这些参数表明Megger-TDR500/3是一款多功能、便携式的测试工具，适用于多种环境和测试条件下的电缆故障检测。

核心技术特点

TDR500/3的核心技术特点包括其低分辨率（0.1米）和长距离测量能力（最大范围可达5公里），这得益于其可变的速度因子（0.2至0.99）和四种可选择的输出阻抗（25、50、75和100Ω）。此外，该设备还具备自动选择增益和脉冲宽度的功能，以及超快速脉冲，能够识别近端故障。TDR500/3的跟踪保持功能允许操作员维持追踪屏幕，以便更好地分析故障波形。设备的IP54防护等级使其适应户外工作环境，而背光图形单色LCD显示屏则提供了在各种光照条件下清晰可见的操作界面。

技术创新与市场表现

Megger-TDR500/3的设计体现了现代TDR技术的创新，它不仅集成了先进的信号处理算法，还优化了用户界面，以提高操作便捷性和测量准确性。市场上，Megger-TDR500/3与其他同类产品相比，以其卓越的性能和可靠性获得了用户的青睐。它的技术优势在于能够在多变的测试环境中提供一致的测量结果，这对于确保关键基础设施的持续运行至关重要。

主要应用领域

1、电信和数据通信：用于测试和定位电话线、光纤、同轴电缆和网络线路中的故障，确保通信网络的稳定运行.
2、电力行业：在电力系统中，TDR500/3用于检测输电线路、变电站内部的电缆以及配电网络中的故障，帮助维护人员快速定位问题，减少停电时间.
3、铁路和交通运输：用于检测铁路信号电缆、轨道旁通信电缆等，确保铁路运输安全和通信畅通.
4、工业自动化：在工厂和自动化系统中，TDR500/3用于监控和维护控制电缆，预防潜在的故障，保障生产线的连续运作.
5、航空和国家力量应用：在航空和国家力量领域，TDR500/3可以用于检测飞机上的电缆、导弹制导系统中的连线等，确保关键系统的可靠性.
6、建筑和土木工程：在建筑施工和土木工程中，TDR500/3用于检测和定位地下电缆、管道等，避免施工过程中的意外损坏.
7、维修和故障排除服务：提供专业的维修团队使用TDR500/3进行故障诊断和修复，提高服务效率和客户满意度

Megger-TDR500/3在电力行业中的应用场景

1、电缆故障检测与定位：TDR500/3能够在长距离电缆线路中检测到断线、短路、接触不良等故障，并精确计算故障点的位置。
2、预防性维护：定期使用TDR500/3对电缆进行检查，可以预防潜在的故障，避免突发性断电事件。
3、系统优化：通过分析电缆的传输特性，TDR500/3有助于优化电力系统的布局和性能。

Megger-TDR500/3在工业自动化领域的应用案例

1、生产过程监控：在自动化生产线中，Megger-TDR500/3可以用来监控控制电缆的完整性。通过定期扫描电缆路径，操作人员可以迅速定位任何可能影响生产流程的故障点，从而减少停机时间并提高生产效率。
2、故障诊断与维护：在自动化系统中，电缆故障可能导致生产线中断。Megger-TDR500/3能够帮助维护团队快速准确地定位故障点，无论是由于磨损、断裂还是接触不良造成的问题。这种快速响应能力对于保持生产线的连续运行至关重要。
3、预防性维护：通过定期使用Megger-TDR500/3对自动化系统中的电缆进行检查，可以在故障发生之前进行预防性维护。这种方法有助于识别潜在的问题，避免意外停机，并延长设备的使用寿命。
4、系统优化：在某些情况下，Megger-TDR500/3还可以用于评估电缆的性能，帮助工程师优化自动化系统的设计。通过分析信号传播的速度和质量，可以对系统进行调整，以达到较好的性能。
这些案例展示了Megger-TDR500/3在确保工业自动化系统稳定运行中的重要作用。通过提供快速、准确的故障定位和解决方案，Megger-TDR500/3成为自动化维护和管理不可或缺的工具。

Megger-TDR500/3在航空和国家力量领域的应用有哪些特殊要求？

一、特殊要求背景
在航空和国家力量领域，通信和导航系统的可靠性至关重要，因为它们直接关系到飞行安全和任务执行的成功率。因此，用于维护和故障诊断的工具必须能够在极端环境中提供高度精确和可靠的性能。Megger-TDR500/3作为一款手持式时域反射计，其在这些领域的应用需要满足一系列特殊要求，以确保能够应对挑战性的测试条件。
二、环境适应性
航空和国家力量应用通常要求设备能够在高温、低温、湿度、振动和冲击等恶劣环境中正常工作。Megger-TDR500/3的设计必须考虑到这些因素，确保其外壳材料和内部电路能够抵抗这些环境压力，从而保证设备的长期稳定性和耐用性。
三、精确度和灵敏度
由于航空和国家力量通信线路的复杂性，TDR500/3必须具备高精度和灵敏度，以便能够检测微小的故障或中断。这要求设备具有高分辨率和能够在长距离内提供准确测量的能力。
四、抗干扰能力
在国家力量环境中，电磁干扰是常见的问题，这可能会影响测试结果的准确性。Megger-TDR500/3需要具备强大的抗干扰能力，以确保即使在充满电磁噪声的环境中也能提供可靠的测试数据。
五、快速响应和操作便利性
在紧急情况下，维修团队需要迅速定位故障并采取行动。因此，TDR500/3的设计强调快速响应和简化的操作流程，以减少故障诊断和修复所需的时间。
六、安全性和合规性
航空和国家力量设备必须遵守严格的安全标准和法规。Megger-TDR500/3在设计时必须考虑到这些要求，确保其在使用过程中不会对操作人员或周围设备造成危害，并且符合相关的安全认证。

Megger-TDR500/3手持式时域反射计是一款多功能、高效率的故障检测工具，它的技术特点和应用场景展示了其在现代测试和维护领域的重要价值。随着技术的不断进步和市场需求的增长，TDR500/3及其后续产品预计将继续在相关行业中发挥关键作用。
