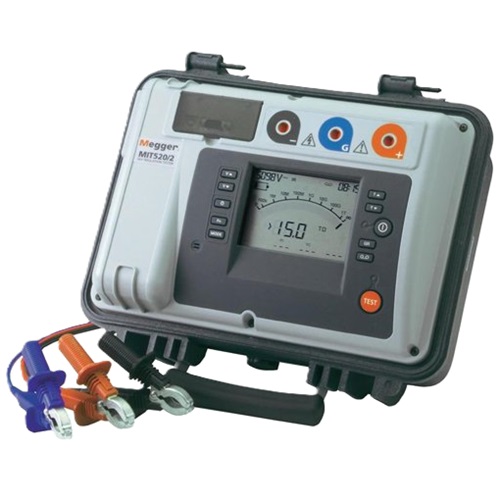

Megger-MIT520/2绝缘电阻测试仪是一款高性能的电气测试仪器，专为测试和维护高压电气设备的绝缘性能而设计。该测试仪能够提供大电流输出，适用于测试大容量设备，并且具备自动进行极化指数、步进电压、介质放电等多种测试功能。MIT520/2的测试电压范围可调节，从50V至5000V，能够满足不同测试需求，并具有较高的精度和稳定性。

技术参数

测试电压范围：50V至5000V，可在50V-1000V的范围内以10V递增，在1000V-5000V的范围内以25V递增。
输出电流：最大可达5mA，适合测试大容量设备。
精度：在100M负载下的精度为±5%，在1TΩ负载下的精度为±20%。
绝缘电阻范围：数字显示范围为10kΩ至15TΩ，模拟显示范围为100kΩ至1TΩ。
短路/充电电流：3mA。
电容充电时间：≤5秒/μF@3 mA。
电容放电时间：从5000V放电至50V≤120ms/μF。
电容量测量：10nF至50μF（取决于测量电压），电容测量精度为±5%±5 nF。
电压输出精度：在1GΩ负载状态下，精度为+4%，-0%，±10 V。
电流测量范围：0.01nA至5mA。
电流测量精度：±5%±0.2nA。
显示：模拟/数字3位显示。
抗干扰度：1mA/kV rms，最大至2mA。
计时器：0-99分钟，用户可选择。
工作温度：-20°C至+50°C。
储存温度：-25°C至+65°C。
符合安全标准：IEC1010-1。

主要技术特点与优势

MIT520/2绝缘电阻测试仪的核心优势在于其能够提供高达5mA的输出电流，这使得它适合测试大容量设备，同时保持较高的测量精度。测试仪内置的充电电池可支持至少8小时的连续测试，确保了在无外部电源的情况下也能进行长时间的测试工作。此外，该测试仪还具备自动放电功能，以及双重高压警告指示，显著提高了测试过程的安全性。

应用场景与操作要点

MIT520/2适用于电气设备的预防性维护、新设备的验收测试、电缆和线路的故障诊断以及工业生产和质量控制等多个领域。在操作时，用户需要确保被测设备已经断电并对地短路放电，以保证测试的安全性。测试仪的操作界面友好，能够自动计算绝缘电阻、介电吸收率、极化指数等关键参数，减少了手动计算的工作量。通过RS-232和USB接口，用户还可以将测试数据实时下载到计算机中，进行进一步的数据分析和记录管理。

安全标准与认证

MIT520/2绝缘电阻测试仪符合国际电工委员会（IEC）的安全标准IEC1010-1，确保了其在高压测试环境下的安全性和可靠性。这一认证对于电气测试仪器尤为重要，因为它涉及到操作人员和设备的安全风险管理。

主要应用领域：

1．电气设备的预防性维护：MIT520/2可以定期对电气设备的绝缘电阻进行测试，以预防潜在的故障，确保设备的安全运行。
2．新设备的验收测试：在新设备投入使用前，通过绝缘电阻测试可以验证设备的绝缘性能是否符合规定的标准。
3．电缆和线路的故障诊断：该测试仪能够帮助定位电缆或线路的故障点，提高维修效率，特别是在高压输电和配电行业中。
4．工业生产和质量控制：在生产线上对电气部件进行绝缘电阻测试，可以确保产品质量符合行业标准，防止因绝缘不良导致的生产中断或安全事故。
5．电机和发电机的测试：MIT520/2适用于电机和发电机的绝缘性能评估，有助于维护这些关键设备的长期稳定运行。
6．变压器和开关设备的维护：在变压器和开关设备的维护工作中，该测试仪可以评估设备的绝缘状态，预防故障发生。
7．铁路及其他交通运输系统：在铁路信号系统和电气化铁路的维护中，MIT520/2可以用于测试轨道电路和相关电气设备的绝缘性能。
8．航空电子设备的测试：在航空领域，该测试仪可以用于测试飞机地面支持设备的绝缘性能，确保飞行安全。
9．国家力量应用：在国家力量装备和设施的维护中，MIT520/2可以用于测试和监控关键系统的绝缘状态，保障国家力量行动的顺利进行。

Megger-MIT520/2绝缘电阻测试仪的自动放电功能是如何工作的？

Megger-MIT520/2绝缘电阻测试仪的自动放电功能是为了确保在完成绝缘电阻测试后，能够安全地释放测试电路中积累的电荷。当测试仪执行完绝缘电阻测试并关闭测试电压后，内置的放电回路会自动启动，逐步将电容器和测试电路中的剩余电荷释放掉。这个过程对于保护测试人员和设备免受突然放电造成的伤害是非常重要的。自动放电功能通常是通过内部的电阻和电感元件实现的，这些元件构成一个放电回路，随着电荷的逐渐减少，放电速度也会逐渐减慢，直至完全放电完毕。

Megger-MIT520/2绝缘电阻测试仪的预防性维护步骤

在进行电气设备的预防性维护时，使用Megger-MIT520/2绝缘电阻测试仪的步骤通常包括以下几个关键点：
一、准备阶段：
1．确保测试仪的电池充足或连接到适当的电源。
2．检查测试仪及其附件（如测试线和鳄鱼夹）是否完好无损，并进行必要的清洁。
3．熟悉测试仪的操作手册，了解其功能和安全操作规程。
二、设备检查：
1．在进行绝缘测试之前，确保被测设备已断电，并进行充分放电，以防止意外电击或设备损坏。
2．检查被测设备的绝缘表面是否干净，必要时清除灰尘和污垢，以获得准确的测试结果。
三、连接测试仪：
1．将测试仪的测试线正确连接到被测设备的相应测试点。
2．确保连接牢固，避免因接触不良导致的测试误差。
四、执行测试：
1．根据被测设备的额定电压和绝缘要求，选择合适的测试电压。
2．启动测试仪，等待其完成预定的测试周期，并记录绝缘电阻值。
3．在测试过程中，监控测试仪的显示，以便在出现异常时及时采取措施。
五、测试后处理：
1．测试完成后，断开测试仪与被测设备的连接，并进行放电，确保所有能量释放。
2．清理测试区域，妥善存放测试仪和配件。
3．记录测试数据，并根据测试结果评估设备的绝缘状况，决定是否需要进一步的维护或更换。

Megger-MIT520/2绝缘电阻测试仪是一款功能全面、操作简便、安全可靠的电气测试仪器。其设计考虑了用户的实际操作需求和安全标准，适用于多种高压电气设备的绝缘性能测试。通过使用该测试仪，用户可以有效地进行电气设备的维护和故障诊断，保障电气系统的稳定运行。
