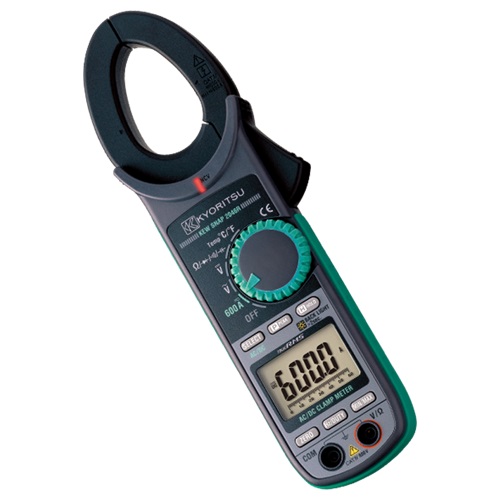

日本共立KYORITSU-2046R钳形电流表是一款由日本共立电气计器株式会社生产的精密测量工具，主要用于电力系统中的电流和电压测量。这款钳形表的设计符合国际安全规格IEC 61010-1 CAT IV 600V，能够满足配电站、电能使用和维护领域的需求。它具备真有效值精确测试的功能，可以对高低电气回路中的电压与电流进行准确测量。此外，它还具有红色LED指示功能，当用户接触到非接触电压时发出警告，确保使用者安全。


技术参数

交流电流: 0~600.0A，±2.0%rdg±5dgt（50/60Hz），±3.5%rdg±5dgt（40Hz~400Hz）；
直流电流: 0~600.0A，±1.5%rdg±5dgt；
交流电压: 6/60/600V（自动量程），±1.5%rdg±4dgt（50/60Hz），±3.5%rdg±5dgt（40Hz~400Hz）；
直流电压: 600m/6/60/600V（自动量程），±1.0%rdg±3dgt；
电阻: 600/6k/60k/600k/6M/60MΏ（自动量程），±1%rdg±5dgt（600~6MΏ），±5%rdg±8dgt（60MΏ）；
导通蜂鸣: 100Ώ以下时蜂鸣；
频率/DUTY: 10/100/1k/10kHz（自动量程） / 0.1~99.9%；
电容: 400n/4µ/40µF（自动量程）；
温度: -50℃~+300℃（使用温度探棒8216时）；
导体直径: 最大Ø33mm；
安全规格: IEC61010-1 CAT IV 600V 污染度 2，IEC61010-031 IEC61010-2-032 IEC61326；
耐电压: 6880V AC/ 5秒；
电池: R03（1.5V）（AAA）×2；
外形尺寸: 243（L）×77（W）×36（D）mm；
重量: 约300g（含电池）；
附件: 7066A（测试线）、9094（携带皮套）、R03（AAA）（1.5V）×2、使用说明书；
可选件: 8216（温度探棒）、8008（电流转换器AC）。


技术特点

1、高精度测量：该设备能够实现高精度的电流、电压、电阻、电容等电气参数的测量，满足电力系统测试的严格要求。
2、宽测量范围：2046R能够覆盖从几十毫安到几百安培的电流测量范围，适应不同规模的电力系统测试需求。
3、安全性能：设计符合国际安全标准IEC61010-1 CAT.IV 600V，确保在高压环境下的安全使用。
4、易用性：具有直观的LCD显示屏和按键操作界面，使得操作更加简便快捷。
5、便携性：轻巧的机身设计和长时间的电池续航能力，方便现场作业人员携带和使用。


应用场景

日本共立2046R数字式钳形表在电力系统的多个环节都有着重要的应用：
1、配电站测试：用于配电站内电缆、变压器等设备的电气参数测试，确保设备运行的准确性和安全性。
2、电能使用和维护：在工业生产、商业用电等领域，用于监测和维护电力设施，保障电力供应的稳定性。
3、故障诊断：在电力系统出现故障时，利用2046R进行快速定位和诊断，减少停电时间，提高供电可靠性。


优势分析

相比同类产品，日本共立2046R数字式钳形表具有以下明显优势：
1、高精度测量：其测量精度远高于一般的钳形表，能够提供更准确的测试结果，有助于提高电力系统的运行效率和安全性。
2、宽测量范围：能够覆盖更广泛的电流测量范围，满足不同规模和类型的电力系统测试需求。
3、安全性能：严格遵守国际安全标准，确保使用者在高压环境下的安全，降低事故风险。
4、易用性：简洁的操作界面和人性化的设计，使得非专业人员也能轻松上手，提高工作效率。
5、便携性：轻巧的机身和长时间的电池续航能力，方便现场作业人员携带和使用，特别适合户外和移动作业。


主要功能特点

1、真有效值精确测试：2046R能够对极高或极低电气回路中的电压与电流进行精确测量，满足真有效值的测试要求。
2、适用范围广泛：该钳形表适用于配电站、电能使用和维护领域，能够应对各种复杂的电气环境。
3、安全设计：2046R的设计符合国际安全规格IEC 61010-1 CAT IV 600V，确保使用者在操作过程中的安全。
4、其他功能：除了基本的测量功能外，2046R还具备模拟条显示、验电功能、背光以及耐压等附加功能，提高了使用的便利性和准确性。
这些功能特点使得日本共立2046R数字式钳形表成为电力行业中好用的的测量工具之一。


使用日本共立2046R数字式钳形表进行测量的步骤

一、准备工作
在开始测量之前，确保你已经熟悉了2046R数字式钳形表的基本操作和安全须知。检查钳形表是否处于良好状态，电池电量充足，并确保所有的设置都已恢复到默认值。
二、测量步骤
1、选择合适的量程：根据被测电流的大小，选择一个合适的量程。如果不确定被测电流的大小，建议先选择最高量程进行测量，然后逐步减小量程以获得更精确的读数。
2、夹持导线：打开钳形表的夹子，轻轻地夹住被测导线。确保夹子紧密接触导线，但又不要损伤导线。
3、读取数值：夹持导线后，观察钳形表上的显示屏。屏幕上将显示被测电流的数值。如果需要，可以按下“HOLD”键来锁定读数，以便稍后查看或记录。
4、完成测量：完成测量后，关闭夹子，并将钳形表放回原位。
三、注意事项
1、在测量过程中，始终保持手干燥，避免触电。
2、不要在潮湿环境中使用钳形表，以免损坏电子部件。
3、如果钳形表长时间未使用，定期检查电池电量，必要时更换新电池。


在选择购买日本共立2046R数字式钳形表时，您需要考虑以下几个关键因素：

1、测量范围和精度：确保所选钳形表能够满足您的测量需求。日本共立2046R提供了多种测量范围，包括交流和直流电压、电流等，并且具有自动量程功能，这意味着它可以根据被测信号自动选择合适的量程，从而提高测量效率和准确性。
2、CAT等级：CAT等级代表了钳形表在特定环境下的安全性能。例如，CAT III等级的钳形表适合在建筑物内部的固定布线中使用，而CAT IV等级则适用于高压电网等更危险的环境。了解您的工作环境和相应的CAT等级要求，有助于选择合适的钳形表。
3、附加功能：现代钳形表通常配备有多种附加功能，如非接触电压检测、数据存储和传输等。这些功能可以提高工作效率和安全性。例如，日本共立2046R具有非接触电压检测功能，可以通过红色LED指示灯提醒用户存在AC电压，增加了操作的安全性。
4、品牌和售后服务：选择知名品牌的产品通常能保证更好的质量和售后服务。日本共立作为一个知名的测量工具制造商，其产品通常具有较高的可靠性和良好的客户服务。

日本共立2046R数字式钳形表凭借其高精度、宽测量范围、安全性能、易用性和便携性等优点，在电力系统测试和维护领域发挥着重要作用。随着电力系统的不断发展和智能化水平的提升，2046R将继续发挥其技术优势，为电力系统的稳定运行和高效维护做出贡献。
