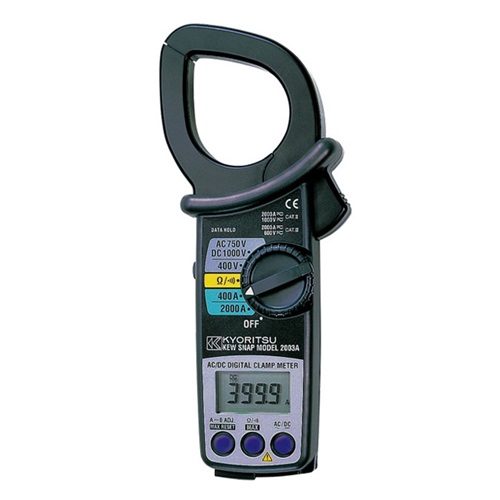

日本共立KYORITSU-2003A钳形电流表是一款多功能的测量工具，它能够测量交流和直流电流，并且具备了多种测试功能，包括电压、电阻测试等。这款钳形电流表的设计符合国际安全规格IEC61010-1 CAT.III 600V，使其成为电力电工领域的常用工具。它的钳口设计为大口径，能够方便地夹持在被测电流的导体上，从而准确地测量出电流的大小。

主要功能

1、电流测量：该钳形电流表能够测量高达2000A的电流，适用于各种工业环境中对大电流的检测和监控。
2、大口径转换夹钳：2003A钳形表配备了大口径的转换夹钳，使得测量过程更加方便快捷，特别适合于大型电缆或设备的电流测量。
3、多功能操作：除了基本的电流测量功能外，该钳形电流表还可能具备其他高级功能，如数据存储、显示和分析等，以便用户更好地利用测量数据进行决策和优化。


技术特点

1、大口径转换夹钳：允许测量较大直径的电缆，方便在狭窄空间内使用。
2、宽测量量程：0~2000A的测量范围，满足大多数工业应用需求。
3、精确的测量精度：±1.5%的基本误差范围，确保测量结果的准确性。
4、多种测量功能：除了电流测量外，还能进行电压、电阻等多种电气参数的测量。
5、安全设计：符合IEC61010安全标准，CAT IV 600V/CAT III 1000V的防护等级，确保使用者的安全。
6、数据保留功能：方便在无法立即读取数据的情况下保存测量结果。
7、自动关机功能：节省能源，延长电池寿命。
8、蜂鸣导通检测功能：及时反馈电路状态，提高工作效率。


技术参数

一、测量范围：
交流电流：0~2000A，基本误差±1.5%（0~1000A），±3%（1001~2000A）。
直流电流：0~2000A，基本误差±1.5%。
交流电压：0~750V，基本误差±1.5%（50/60Hz），±1.5%（40~1kHz）。
直流电压：0~1000V，基本误差±1%（50/60Hz），±1%（40~1kHz）。
电阻：400/4000Ω，基本误差±1.5%。
二、其他特性：
导通蜂鸣：400Ω，当通过的电流大于50±35Ω时发出蜂鸣声。
模拟输出：AC/DC 400A (DC400mV), AC/DC 2000A (DC200mV).
钳口尺寸：最大直径55mm。
安全规格：IEC61010-1 CAT.III 600V, CAT.II 1000V 污染度2。
耐电压：5550V AC / 1分钟。
电源：两节R6P（AA）电池，连续使用时间约100小时，具有自动睡眠功能约10分钟。
外形尺寸：250(L)X105(W)X49(D)mm。
重量：约530g（含电池）。


应用场景

1、电力系统维护：用于检查输电线路等的运行状态。
2、工业生产线：监控电机、发电机等设备的电流消耗，优化生产效率。
3、建筑施工：在施工现场进行电气安全检查，确保施工安全。
4、故障诊断：帮助技术人员快速定位电气故障，减少停机时间。
5、高压线路监测：用于监测高压输电线路的电流，确保电力传输的安全性和效率。
6、变电站设备检查：在变电站内部，利用钳形电流表对各种电气设备进行定期检查，以预防潜在的故障。
7、配电网分析：通过测量配电网中的电流，可以评估电网的负载状况，优化电网结构。
8、故障定位：在发生电气故障时，使用钳形电流表快速定位故障点，减少停电时间，提高供电可靠性。


使用方法

使用日本共立2003A钳形电流表时，应遵循以下步骤：
1、准备工作：确保仪器处于关闭状态，电池充满电或更换新电池。
2、选择测量模式：根据需要选择交流或直流电流测量模式。
3、夹紧电缆：将钳形电流表的夹头套在待测量的电缆上，确保夹紧但不损坏电缆。
4、读取数据：观察显示屏上的数值，记录或保存测量结果。
5、拆卸仪器：完成测量后，小心取下钳形电流表，并存放在干燥、清洁的地方。


如何正确使用日本共立2003A钳形电流表进行测量？

一、步骤
1、准备工作：确保钳形电流表处于良好状态，电池电量充足，并检查是否有损坏或异常情况。
2、选择量程：根据预期的测量电流大小，选择一个合适的量程。如果不确定电流大小，建议先选择较高的量程，以免损坏仪器。
3、夹持导线：打开钳形电流表的钳口，将正在通电的导线轻轻夹入钳口内。确保导线完全进入钳口，但不要过度用力，以免损坏导线或钳口。
4、读取数值：夹紧导线后，观察钳形电流表上的显示屏或指针，记录下显示的电流值。如果使用的是数字式钳形电流表，直接读取显示屏上的数值；如果是模拟式，则读取指针所指的刻度值。
5、完成测量：测量完成后，释放钳口，关闭钳形电流表，并将其妥善存放。
二、注意事项
1、在测量过程中，避免接触带电部分，以防触电。
2、不要在测量高电压电流时使用钳形电流表，以免发生危险。
3、测量结束后，应将量程调至最高档位或关闭状态，以保护仪器。
4、定期对钳形电流表进行校准，确保测量准确性。


在选择购买日本共立2003A钳形电流表时，您需要考虑以下几个关键因素：

1、技术规格：确保钳形电流表的技术规格满足您的测试需求。例如，它应该能够测量您需要的最大电流值，并且具有适当的精度和频率响应。根据搜索结果，2003A钳形电流表可以测量交/直流电流至2000A，并且具有交/直流电压，电阻功能及二极管检验功能。
2、安全标准：考虑钳形电流表的安全性能，包括其符合的国际电工委员会（IEC）标准。2003A钳形电流表符合IEC61010-1 CAT.Ⅲ600V CAT.Ⅱ1000V标准，这意味着它适合在较高电压环境下安全使用。
3、耐用性和可靠性：选择一个耐用且可靠的产品，以减少维护成本和避免意外停机。考虑钳形电流表的制造质量、材料以及制造商的声誉。
4、售后服务和支持：考虑我司提供的服务和支持。良好的客户服务和保修政策可以在您遇到问题时提供帮助。

日本共立2003A钳形电流表是一款功能强大、易于操作的电力测试工具，无论是专业的电气工程师还是初学者，都能通过简单的培训快速掌握其使用方法，从而提高工作效率和安全性。
