TH1779直流偏置电流源进行磁化测试

从事磁性材料研究和制造的企业。往往面临着对磁化性能进行准确测试的需求,使用同惠的TH1779系列直流偏置电流源进行磁化测试,可以确保生产中的磁性材料符合很高的测试标准。TH1779采用了高性能的微处理器,确保恒流的稳定输出。单台设备即可提供0~50安的电流。最多支持8台联机输出400安,为各种测试场景提供强有力的支持。
使用TH1779系列直流偏置电流源,可以精确设定所需的磁场强度。模拟磁性材料。在不同工作条件下的磁化性能。恒定的直流偏置电流。有助于测量磁性材料的磁滞回线,这是评估材料磁性能的关键参数之一。
TH1779系列还支持自动化控制。可以通过编程设置不同的测试程序,提高测试效率和准确性。1779系列直流偏置电源。助力磁性材料。在各种工作条件下的卓越表现。满足高要求的应用标准。
TH1779系列直流偏置电流源直接受控于TH2851/TH2848/TH2840/TH2836/TH2839/TH2838等等。
TH1779

TH1779应用

电感器/电抗器直流特性分析
铁芯/铁氧体材料饱和特性分析
其他材料的直流特性分析


同惠电子凭借其在偏置电流源领域深厚的技术积淀和广泛的市场调研,推出了大功率直流偏置电流源-TH1779系列直流偏置电流源。
TH1779直流偏置电流源采用高性能微处理器,能提供单台0.1-50A的恒流输出,并可主从方式并机提升最大输出电流至0.1-300A,具有优良的可裁剪性及可扩展性。
TH1779直流偏置电流源采用新一代交直流叠加测试原理,适应高精度、高频化的测试要求。内置高性能嵌入式MCU,能迅速响应主从机的状态或者故障并实时指示,帮助提升工作效率。
TH1779直流偏置电流源适用于磁性电感的交直流叠加测试及需要大电流的测试场合,同时也能作为磁性材料的分析时磁化电流源。
TH1779直流偏置电流源提供了实体按键和脚踏开关两种控制方式,确保操作者的安全,同时可用于同惠其他未指定型号LCR数字电桥或其他品牌LCR电桥连接时的手动控制。
TH1779直流偏置电流源配置了能与本公司指定型号LCR电桥直接连接的测试接口,可由对应LCR数字电桥直接控制。

TH1779快速选型

简要参数

TH1779

主从

一台主机,其余为从机,最多支持8台并机

输出电流

单机:0-50A

并机:400A

频率响应

0Hz-2MHz

开路电压

16V


TH1779直流偏置电流源技术参数

磁性电感器的测试信号电平相关性
所有元件均存在信号电平的相关性:在规定测试频率下,元件数值与信号电平的大小有关。
有些元件对信号电平具有极强的敏感性,如高 K(高介电常数)值的陶瓷电容器,高导磁率的电感器等。
因此,对此类器件规定其测量信号电平(电压或电流)是非常重要的。元件与信号电平的相关性如下图所示

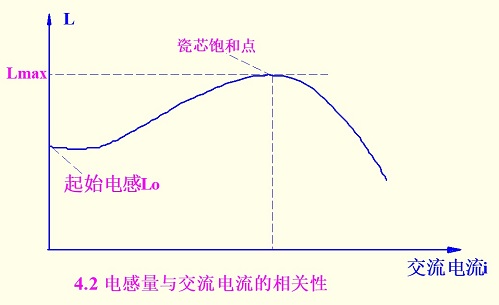

电感量与交流电流的相关性
电感量与交流电流的相关性

磁性电感器的测试信号电平相关性
元件与施加其上的直流偏置电压或偏置电流存在相关性。在元件的各种使用场合,交流与直流信号叠加使用是极为普遍的。如二极管、三极管的结电容,高K的陶瓷电容器,电解电容器,带瓷芯的电感器或变压器等。其上所叠加的直流电压或电流的不同便会引起参数的变化,某些器件参数可能会产生剧烈的变化。

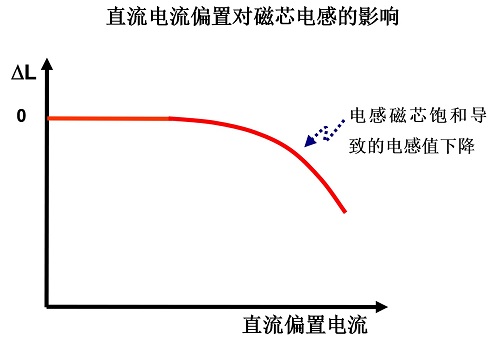

直流电流偏置对磁芯电感的影响
直流电流偏置对磁芯电感的影响

由上图可见,磁性电感会随着叠加的直流偏置电流的增加而减小。
由于外置的直流偏置电流通常比较大,电感器两端的直流电压电平信号幅度会远远大于LCR所输出的交流电平信号幅度。因此,在叠加直流偏置电流之后,LCR设置的交流电平信号基本已对电感量没有影响。
为了保证电感量测试的稳定性,通常LCR交流电平设置为1V即可。

TH1779技术参数

型号

TH1779

主从

主机或从机

显示

显示器

7英寸800×480 RGB TFT LCD

界面

全图形化

操作

实体按键+脚踏开关

量程

50A

电流步进

范围

0mA-50A

分辨率

100mA

支持测量频率

1kHz-2MHz

电流上升时间

1A/s – 20A/s,可任意设置

电流下降时间

1A/s – 20A/s,可任意设置

扫描调整最小步进

100mA

最大输出电压

16V

最大允许直流电阻

Rmax=Vmax / I (Ω)(Rmax的计算请参照用户手册说明)

最大允许电感量

Lmax=Vmax /(di/dt) (mH)(Lmax的计算请参照用户手册说明)

启动及停止控制方式

START/STOP实体按键、总线,由主机控制

连续加载最大电流时间

2-3h,不间断输出

功能

仪器故障自检;中英双语;从机软开关;实时操作;SCPI指令集等

接口

RS232、SlaverLink

温度

正常工作

0℃-55℃

参比工作

23(±5)℃

运输环境

0℃-55℃

湿度

正常工作

<90%RH

参比工作

<80%RH

运输环境

<93%RH

电源

电压

AC    220V/110V(±10%)

频率

50Hz/60Hz(±5%)



功耗

待机:≤100VA,满载:1.5kVA

体积(mm)

单台 430W×177H×585D(非在机柜体积)

重量

单台 26.5kg(非在机柜重量)

深圳银飞公司有售TH1779直流偏置电流源
