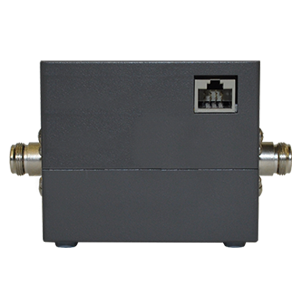

Bird4020系列定向射频功率传感器针对关键射频应用的经济型解决方案。Bird公司推出的4020系列是一款专为需要精确测量正向和反射功率的关键射频应用的产品。该系列包含五种不同型号，频率覆盖范围从100 kHz到3 GHz，功率测量范围则从300毫瓦至10千瓦不等，旨在满足多种射频设备及系统的测试与校准需求。Five models of the Bird 4020 Directional RF Power Sensor Series cover the frequency range of 100 kHz to 3 GHz and power range from 300 mW to 10 kW. These sensors have low insertion loss and full-scale accuracy ±3% for applications requiring accurate forward and reflected power measurement. Also offers direct plug-in operation with industry-standard Bird 4421A Series Multifunction Power Meters.

产品特性：

• 4020系列型号能够覆盖从100千赫兹到3吉赫兹的宽广频率区间
• 功率测量跨度从300毫瓦到10千瓦
• 具有较低的插入损耗，满刻度精度为±3%
• 可直接插入使用，与业界标准Bird 4421A系列多功能功率表无缝对接

搭配使用设备：

• 4421A系列多功能功率计
• SCC7型校准车
• MSCC7型校准车

MODEL SELECTIONS

Model	Power Range	Frequency
4021	300 mW to 1 kW	1.8 to 32 MHz
4022	300 mW to 1 kW	25 MHz to 1 GHz
4023A3G	300 mW to 200 W	800 MHz to 3 GHz
4024	3 W to 10 kW	1.5 to 32 MHz
4025	3 W to 10 kW	100 kHz to 2.5 MHz

产品规格：

产品规格	描述
项目编号	4020系列
项目名称	方向性功率传感器
频率范围	100 kHz 至 3 GHz，视传感器型号而定
功率范围	0.3 W 至 10 kW，视传感器型号而定
准确度	± 3%读数，不超过1% AM失真，谐波-50 dBc或更低，终止VSWR 2:1或更低
插入损耗（带有N型母头连接器）	4021: 0.05 dB 4022: 0.05 dB (25至512 MHz)
插入VSWR（带有N型母头连接器）	4021: 1.05:1 4022: 1.05:1 (25至512 MHz)
直向性	4021: 30 dB 4022: 30 dB (25至400 MHz)
阻抗	50 Ω，标称值
VSWR范围	1.00至2.00 (40.0至9.5 dB Return Loss)
RF连接器	N型(F)标准，其他由客户自定义，基于QC列表中的合适频率和功率范围
推荐校准间隔	正常一年
电源供应	外部直流，12 VDC，由Bird 4421A系列或4421功率表提供
温度	工作温度：0至50°C (32至122°F) 存储温度：-20至70°C (–4至+158°F)
湿度	最大95%（非冷凝）
海拔	最高10,000英尺（3,048 m）
尺寸	5.2 in x 2.5 in x 3.25 in (137 mm x 64 mm x 83 mm)
重量	1 lb. 11 oz. (0.8 kg)
认证	通用 EMC：设计符合CE标志要求

Bird 4020系列定向射频功率传感器凭借其宽泛的频率与功率覆盖范围、高精度、低损耗以及与Bird 4421A多功能功率表的良好兼容性，成为射频工程师在进行关键射频应用测试时的理想之选。
文章来源美国鸟牌，深圳银飞公司有售Bird4020系列定向射频功率传感器
