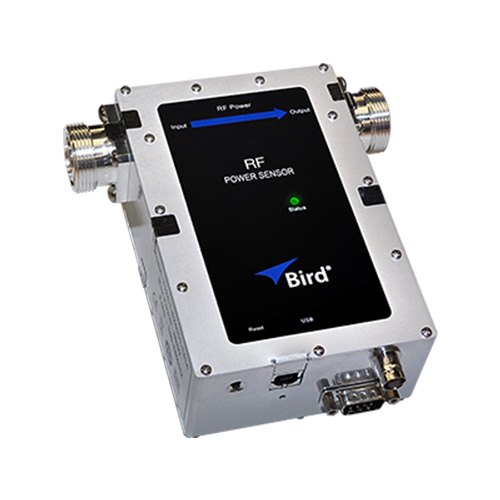

鸟牌Bird7037系列射频功率传感器以0.5%精度创新精准测量新时代，在现代无线通信、雷达和射频测试领域，精确测量射频功率是确保系统性能、优化网络效率及保障通信质量的关键所在。Bird公司推出的7037系列射频功率传感器，以其0.5%的极高测量精度、宽泛的工作频率范围和卓越的多功能特性，为行业设立了新的标准。这款传感器不仅拥有前沿的技术实力，更通过深入了解用户需求，为全球范围内的工程师、科研人员以及企业提供了强大且实用的射频功率测量解决方案。Bird's® 7037 Series RF Power Sensor is capable of a stunning 0.5% accuracy for measurements of the CW and pulsed signals. This precision sensor is an invaluable tool for development and production engineers who require the most precise accuracy in lab and semiconductor fab environments. Calibration is NIST traceable.

Bird 7037系列射频功率传感器的规格特性如下：

1. 测量精度：Bird7037系列在指定校准频率下可实现0.5%的高精度功率测量，确保在整个功率范围内维持稳定且精确的读数，而在传感器带宽内的其它频率则能达到1.5%的精度。
2. 工作频率范围：传感器支持从360 kHz到63 MHz的宽广频率范围，能满足多种射频应用环境的测量需求。
3. 核心特点：拥有50欧姆的标准化阻抗、1.0:1至2.0:1的VSWR范围、插入损耗＜0.05 dB（最大值）和插入VSWR≤1.05（最大值），以及≥28 dB的优秀直向性，确保在各种条件下都能得出可靠测量结果。Bird7037系列通过NIST可追溯校准，确保数据的权威性和可信度。
4. 接口与兼容性：提供USB 2.0接口，通过提供的USB线缆供电，并支持外部同步输入（TTL High, 2-5V；TTL Low, 0-0.85V）。此外，7037系列传感器与Bird的Virtual Power Meter (VPM3-MSP)软件完全兼容，方便用户进行数据分析和系统整合。
5. 环境适应性：设计能在15至35°C的温度范围内稳定工作，存储温度范围可达-20至70°C，同时适应95%相对湿度（非冷凝）及最高15,000 ft（4,500 m）的海拔环境。

应用领域：

Bird 7037系列射频功率传感器广泛应用于通信基站、无线网络设备的研发测试、雷达系统、航空航天、国防电子、科研实验室以及工业生产等多个领域。它不仅可以协助工程师精确测量和调整射频设备的发射功率，还可应用于设备的出厂检验、维修维护以及射频环境的电磁兼容性评估。

产品特点：

• 时间域显示：实时展示信号在时间维度上的功率变化情况。
• 门控功率测量：最多可启用四组门限进行精准测量。
• 功率测量精度：±0.5%，确保功率测量的高准确性。
• NIST可追溯校准：提供权威、国际认可的校准服务。
• 脉冲宽度测量：传感器依赖情况下，可测量低至1微秒的脉冲状态宽度。
• 脉冲重复频率测量：范围从10 Hz到100 kHz。
• 谐波过滤：内置谐波滤波功能，排除非目标频率的干扰。
• 外部同步输入：允许接入外部同步信号，确保测量同步。
• RF互锁（可选）：提供安全互锁机制，避免过高功率损坏设备。
• 自动化控制：支持SCPI命令集，实现自动化操作。

产品优势：

• 提升射频源设定点精度，确保输出功率准确性。
• 优化整个设备群之间的源与源一致性。
• 实现全动态范围0.5%的功率测量精度。
• 简化多级脉冲信号的测量过程。
• 通过用户界面或API简化数据收集流程，提高工作效率。

产品选择指南：

型号	Freq. (MHz)	Power Range	Pulse Rep Rate
7037-1-524001-xxyy	0.4 ± 10%	25 W to 25 kW	10 Hz to 11.25 kHz
7037-1-544301-xxyy	2.0 ± 10%	10 W to 10 kW	10 Hz to 50 kHz
7037-1-595701-xxyy	13.56 ± 5%	100 W to 10 kW	100 Hz to 100 kHz
7037-1-605801-xxyy	27.12 ± 5%	60 W to 6 kW	100 Hz to 100 kHz
7037-1-616101-xxyy	40.68 ± 5%	75 W to 7.5 kW	100 Hz to 100 kHz
7037-1-625801-xxyy	60.0 ± 5%	60 W to 6 kW	100 Hz to 100 kHz

连接器选项（xxyy）：提供7/16 DIN、N型、HN型、LC型、QRM型等多种接口选择，也可按需定制其他类型。

注意事项：

• 脉冲功率传感器可在单个脉冲内测量四个状态。
• 根据重复率的不同，最小脉冲状态宽度大约为脉冲重复周期的1%。
• 同样根据重复率的不同，最大脉冲状态宽度约为脉冲重复周期的99%。
• 对于接近规格上限或下限的重复率应用，请查阅用户手册获取确切的限制范围。

产品规格	描述
项目编号	7037系列
项目名称	精密脉冲传感器
测量类型	连续波(CW)和多状态脉冲射频功率传感器
功率范围	360 kHz 至 63 MHz，具体取决于传感器型号
功率测量精度	在校准频率处为0.5%，在整个功率范围内 在校准频率之外的传感器带宽内为1.5%
阻抗	50欧姆
VSWR范围	1.0:1 至 2.0:1
插入损耗	≤0.05 dB（最大值）
插入VSWR	1.05（最大值）
直向性	≥28 dB（最小值）
校准	NIST可追溯
射频连接器	QC 7/16 DIN, N, HN, LC, QRM以及其他按需求提供的
系统推荐校准间隔	6个月
接口	USB 2.0
电源供应	通过提供的USB线缆供电
外部同步输入	TTL高电平，2-5V；TTL低电平，0-0.85V
兼容软件	虚拟功率计(VPM3-MSP)
环境条件	温度： 工作温度：15至35°C (59至95°F) 存储温度：-20至70°C (-4至158°F)
湿度	95%最大（非冷凝）
海拔	最大15,000 ft (4,500 m)
物理尺寸	尺寸：6.0" x 1.9" x 3.7" (155 x 50 x 95 mm) 不包括QC连接器
重量	不超过3磅，1.4公斤
认证	机械冲击与振动：设计满足MIL-PRF-28800F第3类要求
EMC	EMC指令 (2004/108/EC) 欧洲标准：EN 61326—测量、控制和实验室用途电气设备；EMC要求 辐射抗扰度测试规范：EN 61000-4-3—测试和测量技术 - 10V/meter
CE标志	符合
RoHS	符合

Bird 7037系列射频功率传感器以其实现卓越测量精度的能力、广泛的适用范围和优越的环境适应性，为全球的射频功率测量领域树立了新的创新。这款传感器凝聚了Bird公司多年来的技术研发成果和对用户实际需求的深刻洞察，旨在不断提升射频测量的精度和效率，推动无线通信和射频技术的进步。伴随着持续的技术创新和优化升级，Bird 7037系列传感器必将以其专业性和可靠性，为更多的行业用户带来更高的测量体验，共同迎接无线通信时代的崭新篇章。
文章来源美国鸟牌，深圳银飞公司有售Bird 7037系列射频功率传感器
