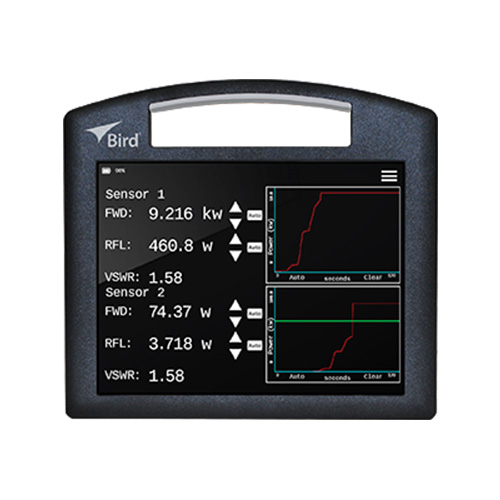

Bird公司4421型新一代产品Bird4421A型多功能功率计
Bird公司4421型升级迭代而来的新一代产品Bird4421A型多功能功率计，它通过与Bird精密功率传感器的无缝集成，实现了高达0.5%的超高精度射频功率读数显示。Bird4421A型具备双传感器输入功能，可以清晰地区分并显示射频路径中的正向功率和反射功率，同时还能计算并显示回波损耗，从而为用户提供了对射频系统更为全面深入的理解和评估。The Model 4421A is a Multifunction Power Meter to be used in combination with Bird’s Precision Power Sensors to display RF power readings with up to 0.5% accuracy. This intuitive display unit clearly identifies the Forward and Reflected power measurements within the RF path. In addition, return loss readings can also shown to provide additional insight into the RF system being monitored. The 4421A is the next generation replacement for the industry standard Model 4421. Building upon the original model’s high level of accuracy and its ease of use, the new 4421A enhances the meter’s functionality by utilizing a smaller/lighter design, and by providing the ability to have dual sensor inputs.
Bird 4421A多功能功率计详细规格如下：
- 测量范围：覆盖从kHz至GHz的宽广频率范围，能够准确测量微瓦至千瓦级别的射频及微波功率，展现出卓越的动态范围。
- 精度与分辨率：提供业界领先的±0.1 dB测量精度，以及极高的分辨率，确保测量结果的准确无误。
- 多功能特性：内置多种测量模式，包括平均功率、峰包功率、CCDF统计分析等，支持CW、AM、FM、PSK、QAM等各种调制信号的功率测量。
- 用户友好的人机交互：配备直观的彩色触摸屏，支持图形化数据显示和菜单驱动操作，使得复杂的测量任务变得简单易行。
- 接口丰富：具备多种标准接口，如USB、LAN、GPIB等，便于与自动化测试系统集成，实现远程控制与数据导出。
- 应用软件：配合配套软件，可进行数据记录、趋势分析、报表生成等一系列高级功能，极大地提升了工作效率和数据分析深度。
应用领域：
- Bird 4421A多功能功率计广泛应用于无线通信、航空航天、国防军工、广电传媒、科研院校、医疗设备制造等多个领域。在通信基站的建设和维护、卫星通信系统的测试与优化、雷达和导航设备的研发试验、以及各类电子设备的生产线上，4421A功率计都在扮演着不可或缺的角色，为相关行业的发展提供了坚实的技术支撑。
产品特点：
- 兼容全系列Bird的402x-、702X-和703x系列传感器，确保与不同型号传感器无缝衔接； 具备自动传感器识别功能，实现即插即测的流畅使用体验； 采用9.7英寸全彩LCD触摸显示屏，字体清晰，读数直观易辨； 双传感器配置选项，扩展了测量功能范围，能同时处理两个独立的功率测量； 设计紧凑、轻便且便携，增强了仪器的实用性与灵活性；
功能介绍：
- 前向功率：支持W（瓦特）或dBm单位显示；
- 反射功率：同样支持W或dBm单位进行测量；
- 返回损耗：可计算VSWR（电压驻波比）、RL（回波损耗）或反射系数；
-
产品选型指南：
- 型号4421A-10-00-0：搭配单个402x系列传感器，一个传感器通道，不带远程计算机接口；
- 型号4421A-20-00-0：搭载两个402x系列传感器，两个传感器通道，无远程接口；
- 型号4421A-10-11-0：搭配单个402x系列传感器，一个传感器通道，配有RS-232和LAN远程接口；
- 型号4421A-20-11-0：搭载两个402x系列传感器，两个传感器通道，支持RS-232和LAN远程接口；
- 型号4421A-12-11-1：既可以连接单个402x系列传感器，也可以同时接入一对702x或703x系列传感器（当前仅支持平均功率测量），共计两个传感器通道，并包含RS-232和LAN远程接口；
产品规格：
| 属性 | 规格/描述 |
|---|---|
| 项目编号 | 4421A |
| 项目名称 | 多功能功率计 |
| 兼容的Bird功率传感器 | 4021, 4022, 4023, 4024, 4025, 4027系列, 4028系列, 702x系列, 和 703x系列 |
| 功率范围 | 依赖于传感器 |
| 频率范围 | 依赖于传感器 |
| 传感器通道 | 依赖于型号：1或2 |
| VSWR显示 | 1.0到199.9 |
| 回波损耗显示 | 0到40 dB |
| 显示屏 | 9.7英寸TFT全彩色触摸屏LCD |
| AC电源 | 100-240 VAC, 50-60Hz, 30 W |
| 保险丝额定值 | 1A, IEC (5 x 20 mm), 延时 |
| 电池 | 类型：内部，可充电，寿命：长达7小时 ，充电器：内置。大约4小时可充满电 |
| 湿度 | 最大95%（无凝结） |
| 海拔 | 最高4,600米 |
| 温度 | 操作：0到40°C ，储存1：-10到50°C, < 1个月 ，-10到35°C, < 6个月 ， -10到25°C, > 6个月 |
| 尺寸 | 10.6英寸x 9.7英寸x 3.6英寸（269毫米x 246毫米x 91毫米） |
| 重量 | 少于5磅 |
| 认证 | CE符合性，冲击和振动：MIL-PRF-28800F Class 4 |
Bird 4421A多功能功率计的出现，不仅改变了功率测量的传统格局，更是对精密电子测量技术的一次有力推进。凭借其跨越多个频段、多种功率等级的测量能力，以及深厚的技术积累和卓越的性能表现，4421A功率计已在世界各地的各种应用场景中证明了自己的价值。展望未来，Bird将继续秉承科技创新的理念，不断完善和升级4421A系列多功能功率计的功能与性能，持续为全球用户提供更精准、更便捷、更具前瞻性的功率测量解决方案，携手共创通信与电力技术的新纪元。
文章来源Bird ，深圳银飞公司有售Bird 4421A多功能功率计
