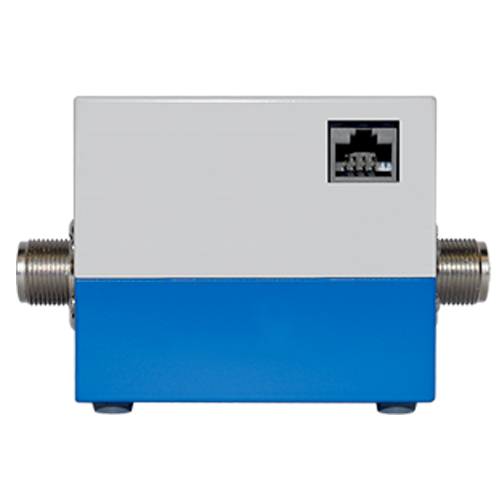

美国鸟牌Bird4027A系列精密射频功率传感器便捷性的典范之作
美国鸟牌Bird4027A系列精密射频功率传感器便捷性的典范之作。在当今无线通信领域日新月异的技术发展中，精确的射频功率测量是确保通信系统稳定运行、优化网络性能以及推动技术研发的关键环节。Bird 4027A系列精密射频功率传感器应运而生，以其卓越的性能、严谨的工艺和广泛的应用场景赢得了业界的广泛赞誉。该系列产品不仅实现了对射频功率的极高精度测量，还在适应性、动态范围以及抗干扰能力等方面表现出色，为射频能量检测设定了全新的行业标准。The 4027A Series Power Sensors from Bird bring superb accuracy and ease of use together for measuring RF power. In semiconductor processing and other precision process applications where accuracy is critical, these sensors are capable of 1% accuracy at the calibrated frequency and power level. Calibration is traceable to the National Institute of Standards and Technology (NIST), providing additional confidence in sensor measurement.
PRODUCT FEATURES
- 1% accuracy at specified frequencies and power levels
- Models do not need to be field calibrated before use and only need to be calibrated once every six months
- Plug and Play with the 4421A Multifunction Meter
- Dozens of connector options available
- Calibration traceable to the National Institute of Standards and Technology
Bird 4027A系列精密射频功率传感器规格详述如下：
- 精确度：Bird 4027A系列达到了业界领先的±0.1 dB高精度测量水平，确保在任何工作条件下都能获取精确无比的射频功率数据。
- 频率响应范围：覆盖了从几MHz到几十GHz的广阔频谱范围，能够满足蜂窝通信、微波通信、卫星通信、雷达等多元领域对不同频率射频功率的测量需求。
- 动态范围：具备超宽的动态范围，可以从微瓦级的小信号灵敏检测到千瓦级的大功率信号，从容应对各类射频信号强度的测量任务。
- 抗干扰性能：内置精密滤波器设计，有效地过滤掉无关噪声和杂散信号，确保在复杂射频环境下仍能获得准确可靠的测量结果。
- 易用性与智能化：Bird 4027A系列提供数字化显示与远程控制功能，通过标准接口可轻松集成到自动化测试平台，大大提高了测试效率和用户体验。
核心特点：
- 高速响应能力：Bird 4027A系列采用先进的信号采集与处理技术，实现快速响应，即使是对瞬态射频信号也能做出即时反应，捕捉每一次细微的变化。
- 极高的稳定性和可靠性：经久耐用的设计和严格的品质控制流程，使得4027A系列传感器能够在各种严苛环境中保持恒定的测量性能，长时间运行不失准。
应用领域：
Bird 4027A系列精密射频功率传感器广泛应用于通信设备的研发与测试、无线网络部署与优化、广播电视发射站监测、航空航天、国防、科学研究等诸多领域。无论是对新一代通信技术的探索，还是对现网设备性能的精细调优，抑或是对复杂电磁环境的深度剖析，4027A系列传感器都能提供无可挑剔的支持。
MODEL SELECTIONS
| Model | Power Range | Frequency |
|---|---|---|
| 4027A12M | 300 mW - 1 kW | 10 - 15 MHz |
| 4027A250K | 3 W - 10 kW | 250 - 400 kHz |
| 4027A400K | 3 W - 10 kW | 400 - 550 kHz |
| 4027A800K | 3 W - 10 kW | 800 - 950 kHz |
| 4027A2M | 3 W - 10 kW | 1.5 - 2.5 MHz |
| 4027A3M | 3 W - 10 kW | 3 - 5 MHz |
| 4027A10M | 3 W - 10 kW | 10 - 15 MHz |
| 4027A25M | 3 W - 9 kW | 25 - 30 MHz |
| 4027A35M | 3 W - 7.5 kW | 35 - 45 MHz |
| 4027A60M | 3 W - 6 kW | 45 - 65 MHz |
| 4027A100M | 3 W - 4 kW | 95 - 105 MHz |
product specifications:
| Attribute | Specification/Description |
|---|---|
| Item No. | 4027A Series |
| Item Name | Precision Directional Power Sensors |
| Frequency Range | 250 kHz to 170 MHz, Sensor Dependent |
| Power Range | 0.3 W to 10 kW, Sensor Dependent |
| Accuracy |
± 1% at calibration frequencies and power levels ± 2% at other frequencies & power levels Add 2% to uncertainty outside 25 ± 10°C |
| Uniformity | 2% maximum unit to unit, at calibration frequency and power levels |
| Speed | 2 readings per second |
| Harmonic Content | -50 dBc (max) |
| VSWR Range | 1.00 to 2.00 |
| Directivity | 28 dB |
| Insertion Loss | <0.05 dB |
| Calibration Power Level |
1000W units: 700 watts 10kW units: 1700 watts |
| Maximum Power | Sensor Frequency Dependent |
| Connectors | Customer Specified |
| Recommended Calibration Interval | 6 months. Performance before and after data supplied with recalibrations |
| Power Supply | External DC, 12 VDC, supplied from Bird 4421A Power Meter |
| Temperature |
Operating: 0 to 50 °C (32 to 122 °F) Storage: -20 to 70 °C (-4 to 158 °F) |
| Humidity | 95% max (non-condensing) |
| Altitude | Up to 10,000 feet (3,048 m) |
| Size | 5.2 in x 2.5 in x 3.25 in (137 mm x 64 mm x 83 mm) |
| Weight | 1 lb. 13 oz. (0.8 kg) |
| Certifications | EMC: Designed to carry CE mark |
回顾Bird 4027A系列精密射频功率传感器的独特价值，其在科技创新与实践应用之间搭建起一座坚实的桥梁，促进了射频技术的不断进步与迭代。依托卓越的测量性能、宽泛的应用范畴以及持久的可靠性，4027A系列传感器已经成为众多通信企业和科研机构好用的的基石工具。在未来的日子里，Bird公司将持续秉持精益求精的精神，深化技术革新，进一步拓展和完善4027A系列的功能与性能，赋能更多行业用户在无线通信的海洋中探寻无限可能，共同构筑一个更加智慧、高效、安全的射频通信新时代。
文章来源Bird，深圳银飞公司有售4027A系列精密射频功率传感器
