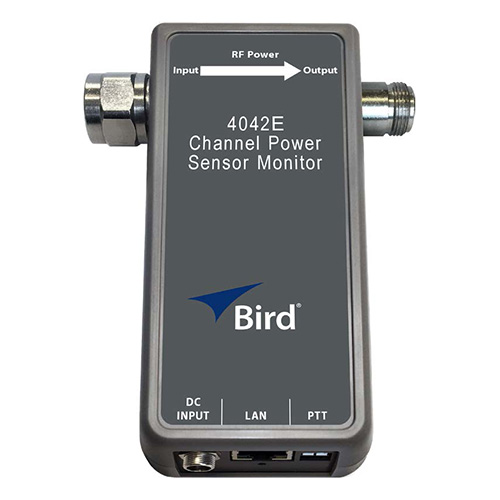

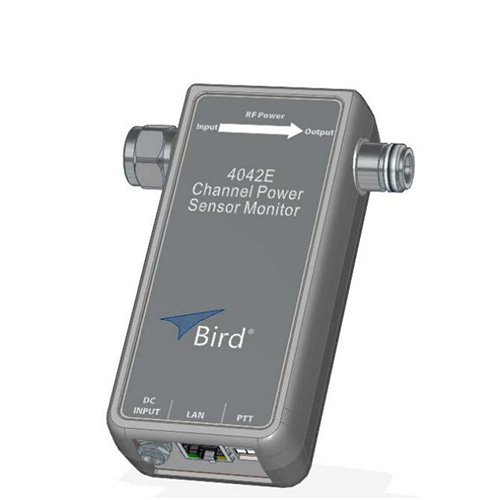

鸟牌Bird4042E通道化以太网功率传感器监视器
鸟牌Bird4042E通道化以太网功率传感器监视器是Bird Electronics公司推出的创新型的4042E通道化以太网功率传感器监控装置，这一先进方案专注于应对小型无线通讯设施和寻呼网络日益增强的天线与功率精密监控需求。这款精良且高效的监控工具特别针对那些追求资源利用效率最大化和延长运营时间的中小型基站量身打造，特别是在Bird 3141通道功率监控器在较小规模应用场景下未能充分发挥效能的情况下，显得尤为适用。4042E监控器配备了以太网连接能力，能无缝对接公网或私有的IP网络架构，使得远程配置与实时状态观测成为可能。此设备拥有坚实可靠的能力，可以准确探测并及时反馈天线及无线电发射设备的工作状态信息，这对于确保关键通信系统的高效维护与管理水平有了质的飞跃。A powerful approach to antenna and power monitoring for smaller radio communications systems and paging networks. Designed for smaller sites where the Bird 3141 channel power monitor would be underutilized, and connecting directly to the Internet or private IP network, they can be accessed remotely for both set-up and monitoring.
Bird’s 4042E Channelized Ethernet Power Sensor Monitors provide reliable remote site monitoring to maximize uptime of mission critical communications. Unlike competitive solutions, 4042E RF Power Sensors can monitor for and alarm in the event of a reduced antenna VSWR. This provides an early warning of increased losses in the transmission line resulting from water ingress, damage, or deterioration.Installed post-combiner, the 4042E can generate alarms according to pre-configured parameters for forward power and minimum/maximum VSWR, then communicated to users with SNMP traps. 4042E is a channelized power sensor allowing for the individual monitoring up to 16 radios.
4042E通道化以太网功率传感器核心特性包括：
- 频率覆盖范围广泛，分别支持30至200 MHz和100至1000 MHz两个频段；
- 同步监控天线故障以及多达16个独立无线电的输出功率；
- 提供精确的串联定向射频真实平均功率测量，具有正向功率范围从10瓦到500瓦，反射功率范围从1瓦到50瓦，且测量精度高达读数的±5%；
- 具备VSWR监控及警报功能，有助于提前发现并解决因天线进水、损坏或性能下降导致的传输损耗问题；
Bird 4042E通道化以太网功率传感器监视器的应用领域和实例：
- 无线通信基础设施监控：在商业、工业和政府陆地移动无线电(LMR)网络中，比如公共安全网络、国家力量基地通信、海事通信、海岸警卫队通讯，以及其他专用无线电通信系统中，4042E传感器可以实时监测基站发射机的正向功率输出和反射功率（回波损耗），以及天线的驻波比(VSWR)，确保系统保持较好的性能，预防潜在故障发生。
- 网络优化：通过对每个通道的功率水平进行精细监控，该设备可以帮助网络运营商快速识别和定位干扰源，调整系统参数以优化频谱利用率和信号覆盖质量。
- 远程站点管理：借助以太网接口，4042E可通过TCP/IP协议将数据发送至中央管理系统，实现远程监控和告警功能。即使在偏远地区或难以到达的地点部署的通信站点也能实现实时监控，大大降低了现场检查和维修的成本。
- 故障预警系统：如果天线出现故障或性能下降，例如因进水、老化或物理损坏导致的驻波比异常升高，4042E会立即触发警报通知，从而能够在影响服务质量前及时采取纠正措施。
- 多通道并发监控：4042E具备通道化能力，能够同时监控多达16个无线电频道，这对于需要管理多个频段和服务的复杂通信网络来说至关重要。
- 轨道交通、民航和其他关键服务：在需要确保不间断通信的行业中，例如铁路调度、机场地面通信和紧急响应服务，4042E提供了必要的冗余和容错机制，保障了这些关键任务通信系统的稳定运行。
Bird 4042E通道化以太网功率传感器监视器的产品规格：
| 特性 | 描述 |
|---|---|
| 频率范围 |
30至200 MHz 100至1000 MHz |
| 正向功率测量范围 | 10瓦至500瓦 |
| 反射功率测量范围 | 1瓦至50瓦 |
| 测量精度 | ±5% |
| 测量类型 | 单通道正向真实平均功率或扫描通道复合功率 |
| 通信接口 | 以太网（10/100/1000BASE-T，IEEE 802.3 Version 2.0 自动感应） |
| 输入/输出连接器选项 | N型（F/M）、4.3/10（F/M）、7/16 DIN（F/M） |
| 通道带宽 | 6.25 kHz / 12.5 kHz / 25 kHz（可选） |
| 阻抗 | 50欧姆（标称值） |
| 插入损耗 | 最大0.2 dB |
| 驻波比 | 最大1.15 |
| 方向性 | 最小25分贝 |
| 峰均比 | 最大12分贝 |
| 网络协议 | TCP/IP托管网页、SNMP v2.0客户端 |
| 电源要求 | 5.5-40 VDC，最大3W，配备15 VDC适配器 |
| 工作温度 | 0至50°C（32至122°F） |
| 存储温度 | -40至80°C（-40至176°F） |
| 湿度 | 最大95%（无冷凝） |
| 海拔高度 | 最高15,000英尺（4,572 m） |
| 尺寸（不含连接器） | 5.4英寸长 x 3.8英寸宽 x 1.4英寸高（137.0毫米x 97毫米x 36毫米） |
| 重量 | 0.6磅（0.27千克） |
| 附加功能 | 一键通输入（PTT），软件可选NO或NC逻辑 |
文章来源Bird，深圳银飞公司有售4042E 通道化以太网功率传感器监视器
