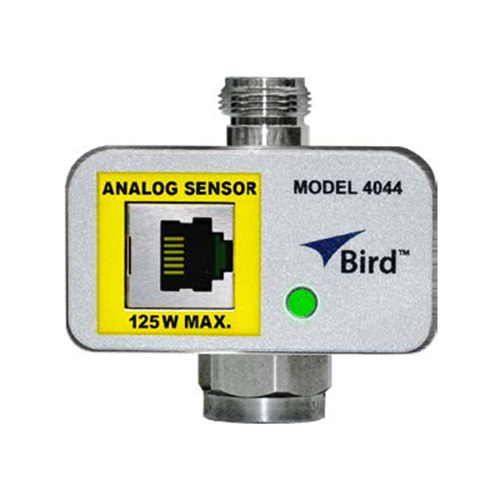

美国鸟牌Bird4044非定向射频功率传感器高精度测量解决方案
Bird 4044非定向射频功率传感器，作为Bird Electronics公司的旗舰之作，专注于高效且精确地测定最高达125瓦的模拟或数字调制无线电设备的输出功率。4044传感器与Bird 3141通道功率监测器（CPM）无缝整合，共同展示了在多种陆地移动无线电（LMR）系统中的出色连续功率监测能力。其卓越性能体现在能够对50欧姆RF传输线上正向平均功率进行实时监控，频率覆盖范围自118 MHz至940 MHz，而且具备高达+/-5%的精确读数精度，可溯源至NIST标准，确保了测量数据的高度可靠。无方向性的设计特色，使之尤为适宜在VSWR控制良好的发射组合器各通道入口处进行部署，不仅简化了安装流程，更提升了整体监测的准确性和有效性。总的来说，Bird 4044非定向射频功率传感器在无线通信领域展现了强大的实用价值和卓越性能，成为行业内不可或缺的高精度测量工具。
4044 Series Non-Directional Power Sensors are designed to be used for continuous power monitoring in multiple Land Mobile Radio (LMR) systems when used with the Bird 3141 Channel Power Monitor (CPM). The 4044 sensor is typically used to measure forward average power on a 50 ohm RF transmission line with a maximum 125 watt forward power level in a frequency band with an overall range of 118 to 940 MHz.
4044 Series Non-Directional Power Sensors are designed to be used for continuous power monitoring in multiple Land Mobile Radio (LMR) systems when used with the Bird 3141 Channel Power Monitor (CPM). The 4044 sensor is typically used to measure forward average power on a 50 ohm RF transmission line with a maximum 125 watt forward power level in a frequency band with an overall range of 118 to 940 MHz.
Product Features
- Economical and capable of measuring the output power of either analog or digitally modulated radios up to 125 watts.
- Accurate to within +/-5% of reading with traceability to NIST.
- Non-directional and ideal for use at the input to each channel of the transmit combiner where the VSWR is well controlled.
4044非定向功率传感器核心技术特性
- 经济实惠，能够测量高达 125 瓦的模拟或数字调制无线电的输出功率。
- 宽频带响应技术：传感器能在118至940 MHz的宽频段范围内准确测量射频功率，这需要采用宽带匹配和滤波技术，确保在宽频谱内维持高精度和低插入损耗。
- 非定向设计优势：无论射频信号来自哪个方向，4044都能够实时、均衡地捕获并转换成直流信号，有效解决因天线指向不准确导致的测量误差问题。
- 4044速数精度在 +/-5% 以内，可追溯至 NIST。
- 无方向性，非常适合在 VSWR 得到良好控制的发射组合器的每个通道的输入处使用。
美国鸟牌Bird4044非定向功率传感器应用场景
- 陆地移动无线电系统（LMR）监测：在公共安全、紧急服务、商业通信以及轨道交通等领域，LMR系统如TETRA、P25或其他专用移动无线电网络中，4044传感器可以与Bird 3141通道功率监测器结合使用，连续监测基站发射机和中继站的功率输出，确保系统运行在规定的功率范围内，优化信号覆盖，减少干扰，并保证通信质量。
- 无线通信基站维护与优化：在电信运营商的蜂窝基站中，4044传感器可用于日常维护和故障排查，实时检测基站各个频道的发射功率，协助工程师迅速找到潜在的问题区域，进行功率调整或硬件修复，确保网络资源的有效分配和合理使用。
- 广播电台和电视塔台功率控制：在广播电视行业中，非定向射频功率传感器可以帮助监管机构和运营单位实时监测广播发射机的功率输出，确保符合国家法规的功率限值，避免过强信号对邻近频段产生干扰或对人体健康造成潜在影响。
- 实验室测试与产品研发：在射频和微波器件的研发实验室里，4044传感器用于精确测量新设计产品的功率输出特性，无论是模拟还是数字调制信号，都可以在宽频段范围内进行验证，确保产品设计的功率指标符合预设标准。
- 电磁兼容（EMC）测试：在执行电磁兼容性测试时，传感器用于检测设备在特定频率下的辐射功率，以确认待测设备是否满足国际和国内的电磁兼容标准。
- 航空航天与国防应用：在雷达系统、卫星通信、军用无线电通信系统中，4044传感器同样扮演着重要角色，用于监测和校准发射机的功率输出，确保通信链路的稳定性和可靠性。
Bird4044非定向功率传感器产品规格
| 编号 | 产品名称 | 测量参数 | 范围或规格 |
|---|---|---|---|
| 4044 | 非定向功率传感器 | FWD 功率 | 2.5瓦至125瓦 |
| RFL 功率 | 不适用 | ||
| 测量精度 | ±5%读数 | ||
| 频率范围（根据选型） | 118 MHz - 144 MHz / 更多选项 | ||
| 最大正向功率测量 | 125 W | ||
| 通信接口 | 0-4 V 模拟 | ||
| 输入连接器（按选型） | N(F)/N(M)/4.3/10(F)/4.3/10(M) | ||
| 输出连接器（按选型） | 同上 | ||
| 阻抗 | 50 Ω | ||
| 技术规格 | 插入损耗 | < 0.1 dB | |
| 驻波比 | <1.10:1（最大值） | ||
| 互调失真（PIM） | <-140 dBc | ||
| 电气参数 | 电源 | 15 VDC, 5 mA, 最大（来自3141） | |
| 接口与物理属性 | 界面连接方式 | 通过 RJ-25 连接器提供0-4 VDC | |
| 工作温度 | 0 至 50 °C（32 至 122 °F） | ||
| 尺寸 | 2.3英寸 x 2.2英寸 x 1.7英寸 | ||
| （约50毫米 x 56毫米 x 43毫米） | |||
| 重量 | 0.2磅（约0.1千克） | ||
| 认证与合规 | 符合标准 | CE, RoHS | |
| 配件 | 提供附件 | 10' RJ-25 接口电缆 | |
|
频率范围
|
4044-1-ffwwxx-yyzz
（请参阅下面的连接选项来构建零件号）
ff：频率范围
42 = 118 MHz 至 144 MHz
44 = 144 MHz 至 244 MHz
45 = 380 MHz 至 450 MHz
46 = 450 MHz 至 512 MHz
47 = 762 MHz 至 806 MHz
48 = 806 MHz 至 869 MHz
49 = 896 MHz至 940 MHz
ww：最大正向功率测量
04 = 125 W
xx：通信接口
04 = 0-4 V 模拟
yy：输入连接器
01 = N (F)
02 = N (M)
03 = 4.3/10 (F)
04 = 4.3/10 (M)
zz：输出连接器
01 = N (F)
02 = N (M)
03 = 4.3/10 (F)
04 = 4.3/10 (M)
|
||
注意：实际产品型号会根据上述选项自定义，例如，若选择频率范围为44（144 MHz至244 MHz），最大正向功率为125W，输入和输出连接器均为N型（F），则对应完整型号可能是4044-44-04-01-01。
Bird 4044非定向射频功率传感器以其卓越的技术性能、宽广的应用领域和简便的操作方式，在射频功率测量领域树立了标杆，成为众多专业技术人员信赖的首选工具。4044非定向射频功率传感器凭借其出色的性能指标和工程实用性，已经成为全球射频功率测量领域不可或缺的高端工具之一，持续助力各行业的技术研发和质量控制工作迈向新的高度。
文章来源Bird，深圳银飞公司有售美国鸟牌Bird4044非定向射频功率传感器
