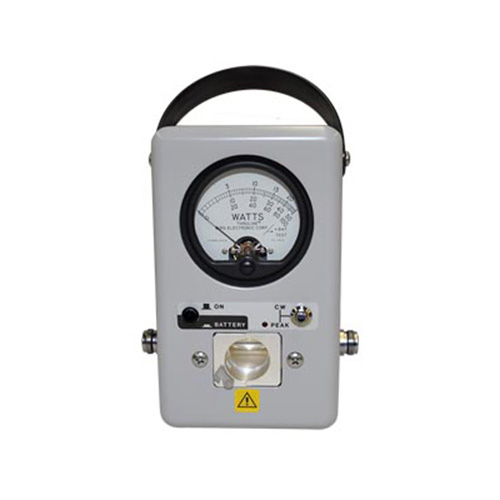

Bird公司Model4314C型射频功率计|瓦特计
Bird公司Model4314C型射频功率计|瓦特计。Bird品牌Model 4314C型射频功率计是Bird Electronic Corporation在功率测量技术上的卓越代表，其核心功能在于提供准确、稳定的通过式射频功率测量。这款功率计不仅继承了经典的Bird 43系列Thruline瓦特计的优异性能，而且在原有基础上进一步提升了对峰值包络功率（PEP）的精确度量能力，特别适用于幅值调制信号如AM广播、单边带通信（SSB）和模拟电视等复杂信号环境中的功率检测。BIRD4314C型射频功率计的工作频率范围覆盖了从450 kHz至2.7 GHz或特定型号可达1.2 GHz，并且能够承受高达10 kW的峰值功率测量，同时保持在较低功率水平时仍能保证良好的灵敏度，例如下限可至100 mW。设计上Model 4314C采用了先进的电子设计技术，整合了专门针对峰值功率测量优化的电路结构，使得用户能够在无需额外硬件的情况下，直接获得调幅信号的峰值功率读数，极大地简化了测试流程并提高了工作效率。Model 4314C瓦特计的电源供应方式灵活多样，既可以使用两节标准9V碱性电池作为便携式应用的供电源，也可选用交流适配器在固定实验室内长期稳定工作。这一特性确保了仪器在多种应用场景下的便利性和适应性。Bird Model 4314C型射频功率计以其专业的性能、广泛的适用领域以及人性化的设计，在全球范围内为射频工程师、技术人员及科研人员提供了强大而可靠的功率测量工具，从而在各类射频通信与信号处理相关的行业中建立了极高的信誉。The 4314C RF Wattmeter is similar to the model 43 Thruline Wattmeter but also contains electronic circuitry to accurately measure peak envelope power which is present in amplitude modulated signals such as AM broadcast, single sideband and analog TV. The circuitry operates from 2 standard 9V alkaline batteries or an optional A.C. adaptor.Accurate CW and Peak Envelope (PEP) field power measurement over 450 kHz to 1.2 GHz and 100 mW to 10 kW.Uses industry standard Bird elements with space to store 2 additional within the meter housing.Rugged metal housing for the most demanding environments.Quick Change (QC) connectors to minimize the need for adapters when making critical measurements
Bird 4314C型射频功率计核心特性与规格
- 频率范围：Bird 4314C型功率计能够覆盖广泛的频率区间，从450 kHz至2.7 GHz或1.2 GHz（根据不同的资料来源），适应多种无线通信系统的功率测量要求。
- 功率范围：可测量的射频功率范围广泛，通常是从100 mW到10 kW，确保了从小信号到大功率信号的准确监测能力。
- 精准度：提供±5%的全量程精度，确保对射频信号进行高精度测量，符合行业标准和严格的质量控制需求。
- 插入损耗与VSWR：配备TNC连接器时，其插入电压驻波比(VSWR)保持在1.05以内直至1000 MHz，从而最大限度地减少由于连接器引入的失配误差，保证了功率测量结果的可靠性。
- 操作便利性：采用用户友好的设计，方便现场技术人员快速读取数据和切换不同功率范围，同时也适用于实验室环境下的复杂测试任务。
- 多功能性：支持单通道或多通道配置，并且可以配合不同型号的Bird功率探头使用，以适应更宽泛的频率和功率水平。
- 耐用性与防护：外部采用浅灰色粉末涂层工艺，具有优良的抗腐蚀和耐磨性能，确保在各种环境中长期稳定工作。
- 尺寸与重量：紧凑轻便的设计便于携带和安装，具体尺寸约为(高×宽×深)6.88英寸 x 5.13英寸 x 3.63英寸，包括连接器，重量大约3磅(1.4千克)。
- 应用场合：广泛应用在射频发射机调试、基站维护、天线系统优化、射频器件测试、生产质量控制及科研项目中。
Bird 4314C型射频功率计附加功能与优势
- 数据记录与分析：可能支持数据存储和传输功能，便于用户进行数据分析和报告生成。
- 安全认证：遵循相关国际与地区安全规范，确保设备在各类应用场景下的安全性。
| 产品规格 | 描述 |
|---|---|
| 商品编号 | Model 4314C |
| 商品名称 | PEP 单元功率计 |
| 功率范围 | 100 mW 至 10 kW（使用 Bird® 插入式元件） |
| 频率范围 | 450 kHz 至 1.2 GHz（取决于元件） |
| 插入 VSWR | N 连接器时，在 1000 MHz 以下最大为 1.05 |
| 精度 | 全量程 CW 下 ± 5%，PEP 下 ± 8% |
| 脉冲参数 |
- 最小脉冲宽度：100-2300 MHz 时为 0.4 µs； 26-99 MHz 时为 1.5 µs；2-25 MHz 时为 15 µs - 重复频率：30 pps - 占空比：1 x 10^4 min |
| 连接器类型 | QC 类型（通常提供 Female N 连接器） |
| 电源要求 | 120 VAC, 60 Hz 或 220 VAC, 60 Hz（使用 Bird® 适配器） |
| 电池 | 两节 9-Volt 碱性晶体管电池 |
| 外壳材质与颜色 | 浅灰色粉末涂层 |
| 尺寸 |
(高 x 宽 x 深)：6-7/8 in x 5-1/8 in x 3-5/8 in (175 mm x 130 mm x 92 mm) |
| 重量 | 3 lbs. (1.4 kg) |
Bird 4314C型射频功率计是专业级的测试工具，具备出色的测量精度、宽广的工作频段、灵活的操作方式以及坚固耐用的特点，为用户提供了一种高效的射频功率管理解决方案，是现代无线通讯、雷达和电子战等领域好用的的测试设备之一。购买者应参考最新的官方技术手册获取详细的产品规格和技术参数。
文章来源Bird公司，深圳银飞公司有售Bird4314C型射频功率计|瓦特计
