Tonghui同惠TH8610系列线材测试仪μΩ级别精度让汽车电子线材测试更精确
Tonghui同惠TH8610系列线材测试仪μΩ级别精度让汽车电子线材测试更精确。在汽车电子领域,线束电缆和汇流桥的地位无可替代。它们不仅是实现车辆各电气部件之间高效连接和功能传输的核心元素,更是保障车辆运行安全、满足复杂设计需求以及确保信号传输准确性和电源供应稳定性的关键组成部分。线束电缆,犹如车辆的神经系统,穿梭在汽车的各个角落,将电力和信息精准、迅速地传递到每一个需要的部位。其材质的选择、结构的设计以及制造工艺的精细程度,直接影响着车辆的整体性能和使用寿命。汇流桥,则是电力分配和管理的重要枢纽,它能够有效地汇集和分配电力,确保各个电气设备得到稳定、充足的能源供应。同时,优质的汇流桥还能起到保护电路、防止过载和短路等安全问题的作用。
因此,线束电缆和汇流桥的设计与制造,既是汽车电子技术发展的重要标志,也是提升汽车整体性能、保障驾驶安全、满足消费者需求的关键环节。在日益智能化、电动化的汽车发展趋势下,它们的角色和重要性只会愈发凸显。

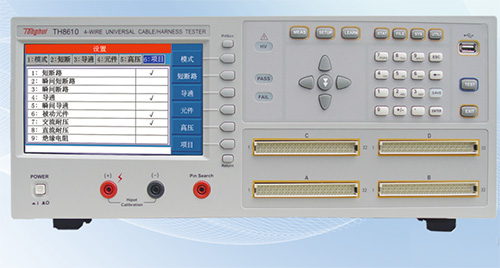

新品介绍TH8610系列线材测试仪
因此,在汽车电子产品的生产过程中,对线材进行精确、高效的测试显得至关重要。任何微小的误差或缺陷都可能对车辆的整体性能和安全性产生严重影响。为此采用先进的测试设备进行严格的质量控制是必不可少的步骤。μΩ级别精度TH8610系列线材测试仪就是这样一款专为线材测试而设计的高性能设备。其独特的1A恒流技术确保了测试过程中的电流稳定性,从而极大地提高了测量精度和可靠性。外四线式测量技术是该测试仪的一大亮点,这种技术能够有效地减少测量误差,确保测试结果的准确性。同时,带接触检查的功能更是增强了测试的全面性和深度,能够准确检测出线材连接处的接触状况,保证接触结果的正确性和可靠性。
TH8610系列线材测试仪凭借其先进的技术和精准的测量能力,为汽车电子产品的线材综合测试提供了强大的支持和保障。无论是对于生产厂商还是消费者来说,这样的测试设备都是确保产品质量和安全的重要工具。
型号
|
||
测试脚位(Pin)
|
128
|
64
|
导通电阻
|
1μΩ-1kΩ
|
|
测量速度
|
10ms(128点断短路)
|
|
交流耐压
|
50V-1000V
|
|
直流耐压
|
50V-1500V
|
技术领先,精确测量

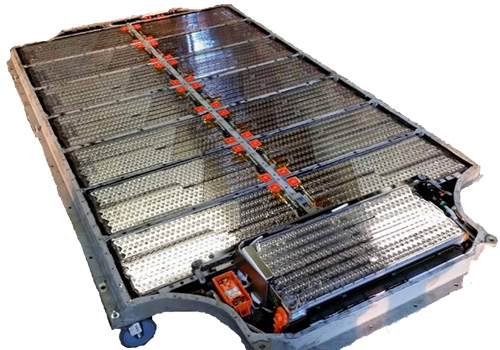

汽车电池汇流桥焊接点、铆接点以及紧固件等接触类电阻往往非常小,通常处于mΩ甚至μΩ级别。使用传统的恒压法或小电流恒流法进行测试时,很难达到理想的测量精度。而同惠凭借多年在直流低电阻测试技术领域的积累,成功研发出了针对μΩ级别的接触电阻测量技术。
这项技术之所以能够保证μΩ级别的测量精度,是因为它融合了以下三大关键技术:
a) 采用恒流法测试,并将恒流源电流提高至1A
b) 采用了四线制测量技术,也称四端测量法,有效去除线压降带来的测试误差。
c) 仪器支持短路清零技术,正确清零后测试精度可达1μΩ,分辨率0.1μΩ。

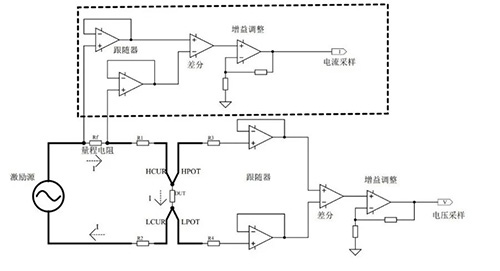

四端测量技术原理如下:
激励源为高精度最高可达1A的恒流源,电流从HCUR流入被测件后从LCUR流出,测量量程电阻两端电压即可计算出电流,同时通过HPOT和LPOT两端采样被测件电压,根据欧姆定律R=U/I即可计算出电阻值。
四端测量法测试的是回路实际电流和被测件两端实际电压,因此可忽略引线的线压降,测试精度更高。
拥有独特的专利技术
二分法短断路扫描技术,它可以在毫秒级别内完成短断路的测量。为了满足短断路测试对效率的需求,我们同惠研发出了二分法短断路测量技术的专利。这项技术可以在10毫秒内完成128个Pin脚的测量,从而极大地提升了测试效率。

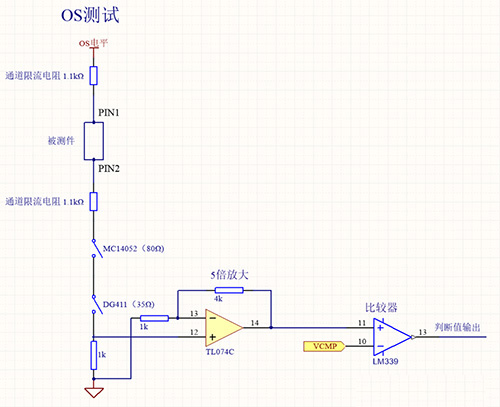

以下是断短路测试简化的原理框图:
支持热敏电阻(NTC)测量
热敏电阻(NTC)测量是个难题,主要原因在于其电阻值会随环境温度发生变化。这意味着温度的微小变化都可能对其电阻值产生显著影响。通常需要同时测试阻值和温度,并确定在特定温度下电阻的上下限范围。而TH8610系列采用了一种直流电压测试方法,将恒定的4V电压加到NTC电阻的两端,然后采集电压和电流,通过公式R=U/I计算出电阻值。
同时,通过温度传感器测量得到当前温度T0。根据客户提供的R-T表,我们可以得知在T0环境下NTC电阻的上下限(Ru和RI)。然后,机器会自动判断所测得的电阻值是否在这个范围内。
特有的高低压分离专利技术
线材测试时,需要测试短端路、导通、元器件、耐压、绝缘等参数,各种不同参数测量技术不同,有直流低压、直流高压、交流低频高压、交流高频低压等信号,如此复杂信号在一台仪器内相互会产生干扰,影响测试稳定性和精度。
同惠特有的高低压分离专利技术,将高低压、高低频信号相互隔离,有效解决了相互干扰,并将仪器自身绝缘阻抗>100GΩ,从而使测试的绝缘电阻范围达到了5GΩ。
简单来说,这项技术使得各种不同参数的测量可以同时进行,而又不会相互干扰,提高了测试效率和准确性。
文章来源Tonghui同惠,深圳银飞公司有售TH8610系列线材测试仪
