VIAVI/Aeroflex IFR4000导航测试仪/通信测试仪/应答机测试仪
IFR4000导航测试仪/通信测试仪/应答机测试仪是一款备受全球航空业界信赖的航空电子测试地面支持设备。其卓越的性能和多功能性使之成为波音和空客公司维修手册中极力推荐的导航通信测试工具。这款设备不仅能够对飞机的导航系统进行精准测试,包括ILS、VOR、信标台等关键设备,还能对VHF/UHF通信系统以及应答机进行全面的检测和校准。IFR4000导航测试仪是由全球领先的网络测试、监控和分析解决方案提供商——VIAVI(Viavi Solutions)公司研发制造。VIAVI凭借其深厚的技术积累和不断创新的精神,致力于为航空、国防、卫星通信以及其他高科技领域提供高性能的射频微波测试设备和系统。作为行业先锋,VIAVI深知不同领域对测试设备的特殊需求,因此其产品设计始终以满足用户具体应用为目标,确保在各种复杂环境下都能提供准确、可靠的数据。IFR4000通信测试仪便是这种理念的杰出体现,它凭借出色的性能、便捷的操作和高度的灵活性,成为了航空电子测试领域的创新产品,为保障全球航班的安全运行做出了重要贡献。
VIAVI Solutions is a global leader in communications test and measurement and optical technologies. VIAVI enables customer innovation in industries ranging from communication networks, hyperscale and enterprise data centers to consumer electronics and mission-critical avionics, transportation, aerospace and anti-counterfeiting systems.
IFR4000导航测试仪/通信测试仪-应答机测试仪

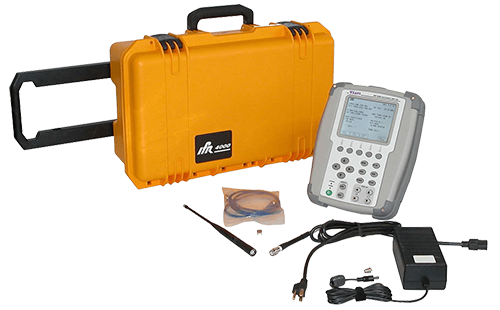

IFR4000应答机测试仪是一款被广泛认可的航空电子测试地面支持设备,是波音和空客公司维修手册中推荐使用的导航通信测试仪。该仪器配备了一系列标准附件,如多频段天线、定制设备箱、操作手册(CD)、交流直流电源、交流电缆、TNC(阳)至TNC (阳)同轴电缆、TNC短路器、备用保险丝等,并提供延长保修期和校准服务。
IFR4000以其轻巧紧凑的设计而受到青睐,专为测试ILS、VOR、信标和VHF/UHF通信等航空电子系统而设计。其重量不到8磅,符合人体工学原理,且电池工作时间长达8小时,是目前市场上最轻便的导航通信测试仪之一。这款测试仪支持灵活的座舱和内场测试转换,以及简便完善的菜单驱动程序和指导测试功能,这些优点都为客户带来了更高的使用价值。用户可以根据需要选择三种模式进行空中测量或直接连接到本机上。

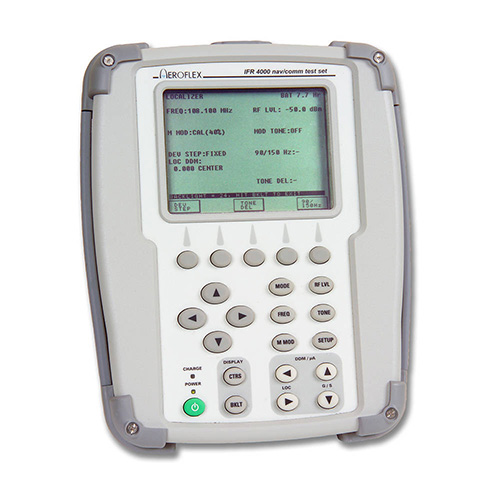

The IFR 4000 is a compact, lightweight and weatherproof unit designed for testing ILS, VOR, Marker Beacon and VHF/UHF communications avionics systems.
The IFR 4000, with its lightweight size (under 8 lbs.), long run time battery (8 hrs) and ergonomic design, will provide the user with the most portable navigational communications ramp test set on the market today. Cockpit and bench use testing can be easily interchanged. The menu driven functionality and guided test capability make this instrument extremely easy to use. Combine these benefits with the outstanding price and the user has an instrument that delivers total value.
IFR4000是一款多功能导航/通信测试仪,具备多种应答机测试设备功能。以下是它的一些主要特点和功能
1. 发射机和接收机测量:可以精确测量VHF/UHF和HF发射机的频率、输出功率和调制度(AM和FM或SSB USB/LSB)。同时,也能测量这些频段接收机的灵敏度。
2. ARINC 596呼叫信号生成:能够产生符合ARINC 596标准的呼叫信号。
3. 天线驻波比(SWR)测量:可测量HF、NHF和UHF天线以及馈线的驻波比。
4. 模拟地面站和航向道:使用多种DDM设置选项来模拟不同类型的CAT 1、2和3地面站,包括航向道和下滑道扫描定位DDM,并能用作耦合自动导试验。
5. 模拟VOR信标:能够模拟不同方位的VOR信标信号。
6. 指点信标模拟:可以模拟指点信标信号,包括外指点、中指点以及可选航路点(Z)信号。
7. 紧急信标测量:能够精确测量121.5/243 MHz和406 MHz COSPAS/SARSAT紧急信标的频率、输出功率和调制度(AM)。对于406 MHz信标,还能解码并显示所有位置和用户协议信息。
8. 向导测试功能:通过引导测试功能,可以显著节省总体测试时间。
9. 液晶显示器:配备5.7英寸液晶显示器,背光和对比度均可调节。
10. 内置电池:内置电池支持连续使用8小时。
IFR4000导航/通信测试仪-应答机测试设备技术指标
备注:仪器需要15分钟的预热时间,才能符合以下所有技术指标。航空电子测试设备
射频信号发生器
输出频率
指点信标信道72 0至78.0 MHz , 25 kHz步长
指点信标预置74.5、75.0或75.5 MHz
可变的指点信标
72.0至78.0 MHz, 1 kHz步长
VOR信道108 0至117.95 MHz , 50 KHz步长
VOR预置108.0、108 05或117.95 MHz
可变的VOR 107.0至118.0 MHz, 1 kHz步长
LOC信道108.1至111 95 MHz , 50 kHz步长
LOC预置108.1、108. 1 5或110.15 MHz
可变的LOC 107.0至113.0 MHz, 50 kHz步长
G/S信道329.15至335.0 MHz , 50 kHz步长
G/S预置334.25、334 55或334.70 MHz
可变的G/S 327 0至337.0 MHz, 1 kHz步长
通讯调幅信道10.0000至400.0000 MHz , 25 kHz步长;
118.0000至156 0000,8.33 KH2步长
通讯调幅预置118.00、137 .00或15600 MHz ( VHF频段)
225.00、312.00、 400.00 MHz ( UHF频段)
可变的通讯调幅
10.0000至400.0000 MHz, 1 kHz步长
IFR4000-110 IFR4000导航通讯外场测试仪,带有US电源线
IFR4000-220 IFR4000导航通讯外场测试仪,带有欧洲电源线
IFR40000PT1 ELT(121.5/243 MHz信标和406 MHz COSPAS/SARSAT信标测试)
IFR4000导航/通信测试仪-应答机测试设备功能可选附件
AeroflexAC0820
Aeroflex台架
AC0821 RS-232电缆
AC0822PP IFR4000维护手册(印刷品)
AC0822CD IFR4000维护手册(电子版)
AC0823PP IFR4000操作手册(印刷品)
AC0823CD IFR4000操作手册(电子版)
Repair and Calibration
Our products live in rugged environments for over 10 years with 1000s of test connect/disconnect cycles. We will be there to support you to ensure components that require maintenance like connectors, batteries, and software updates to ensure you are ready to test accurately for years to come. We apply factory procedures that use fast, automated calibration and functional verification, maintenance using OEM parts and the application of all engineering change orders and software updates. Services are available through contract Care plans, FleetCare or per incident as requests.
Top 4 Reasons to Choose VIAVI for Your Repair and Calibration Needs:
Minimize business disruption
Budget
Measurement Accuracy and Product Reliability
Measurement Compliance, TL9000 certification and OEM Standards
文章来源于VIAVI/Aeroflex,深圳银飞公司有售IFR4000导航测试仪/通信测试仪/应答机测试仪
