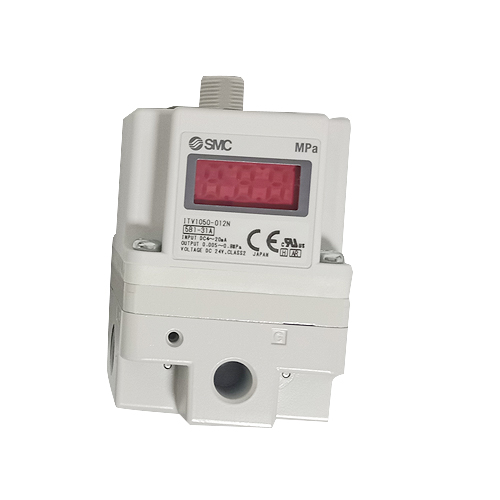

SMC比例阀ITV1050-312L使用说明指导

日本SMC比例阀安装以及参数设置方法！在气动系统中，SMC比例阀主要是通过电信号控制气压力，可以实现气压力的连续、无级调节，能实现远程控制和程序控制，对于需要对气压力进行连续或者无级调节的场合，特别适用于电气比例阀。那么一般使用者购买之后应该如何使用以及如何设置SMC比例阀呢，今天就来为大家讲解下：
首先来讲解下SMC比例阀它有哪些系列？ITV0000系列为薄型（仅15mm），轻（100g）。zui多可集装至10位。响应快（无负载时为0.1s）。快换接头链接。带错误显示灯（LED）。ITV2000/现货SMC比例阀 ITV3000系列为正压型，设定压力范围有三档。在平衡状态时耗气量为0.在不加压状态下，可进行零位调整和满位调整。在加压状态下若断电，能暂时保持输出压力不变。有两种监控方式（模拟输出、开关输出）可供选择。

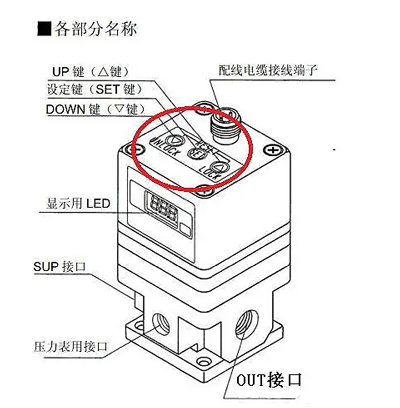

再接着讲如何设置它？1.SMC比例阀安装好电气比例阀后，给比例阀上电，待显示器的数字闪烁停止后如果按任意键显示屏出现LOC字样的时候说明我们需要解锁。

2、按住下三角箭头的按键2秒以上时LED中的“Loc'的字会闪烁着。此时按下SET键，就可以解除锁定状态。
3、按下SET键，会出现小压力设定（LED显示为F-1)通过用下三角和上三角来设定zui小值之后请按SET键。会出现（LED显示为F-2)。通过用下三角和上三角设定zui大值，完成设定后请按SET键。
4、完成zui大值和zui小值设定后我们要对按键进行上锁，以免造成不相关人员对其进行错误的设定，首先按住 上三角  键2秒以上时LED中的"unL”的字会闪烁着。此时按 下SET键，就可以将按键进行锁定了。
设定完成后一定要将按键进行上锁。

SMC电气比例阀优势

输入信号增大，供气用电磁阀先导阀1换向，而排气用电磁先导阀7处于复位状态，则供气压力从SUP口通过阀1进入先导室5，先导室压力上升，气压力作用在膜片2的上方，则和膜片2相连的供气阀芯4便开启，排气阀芯3关团，产生输出压力。此输出压力通过压力传感器6反馈至控制回路8。在这里，与目标值进行快速比较修正，直到输出压力与输入信号成一定比例为止，从而得到输出压力与输入信号的变化成比例的变化。由于没有喷嘴挡板机构，故阀对杂质不敏感，可靠性高。
