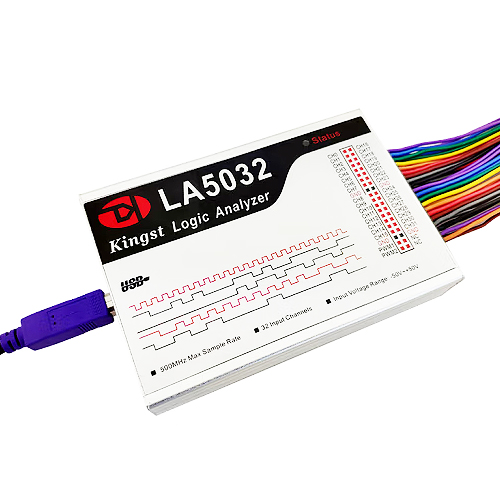

德飞莱LA5032逻辑分析仪

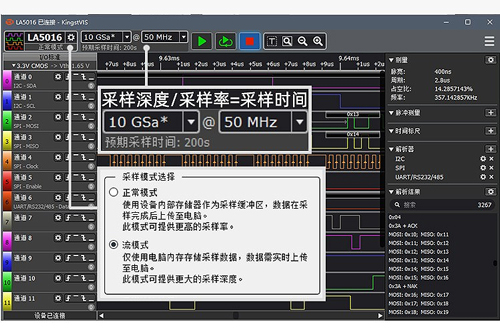

支持双模式选择
1、正常模式
这是具备内置存储器型号的默认模式。在采样过程中，设备内部存储器作为采样缓冲区，数据在采样完成后上传至电脑。此模式下采样率不受USB带宽的限制，可以做到全部通道同时全速采样。
2、流模式
此模式使用电脑内存存储采样数据，采样数据实时上传至电脑。受限于USB2、0接口的带宽，采样率较高时只能开启部分通道(参考技术规格表)，但在电脑内存容量足够大时，可提供更大的采样深度，以达到更长的采样时间。
1、正常模式
这是具备内置存储器型号的默认模式。在采样过程中，设备内部存储器作为采样缓冲区，数据在采样完成后上传至电脑。此模式下采样率不受USB带宽的限制，可以做到全部通道同时全速采样。
2、流模式
此模式使用电脑内存存储采样数据，采样数据实时上传至电脑。受限于USB2、0接口的带宽，采样率较高时只能开启部分通道(参考技术规格表)，但在电脑内存容量足够大时，可提供更大的采样深度，以达到更长的采样时间。
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑分析仪 | |
| 品牌 | Kingst(金思特) | |
| 型号 | LA5032 | |
| 通道数量 | 32 | |
| 最高采样率 | 500M | |
| 等效测量带宽 | 80MHz | |
| 最小可捕获脉宽 | 6、25ns | |
| 硬件存储总容量 | 4Gbits | |
| 硬件存储深度 | 100MSa | |
| 最大压缩深度 | 10GSa | |
| 输入电压范围 | -50V~+50V | |
| 等效输入阻抗 | 220KΩ,12pF | |
| 阈值电压 | 可调范围:-4V~+4V,调节步进:0、01V | |
| 接口类型 | USB2、0 | |
| 待机电流 | 350mA | |
| 最大工作电流 | 480mA |

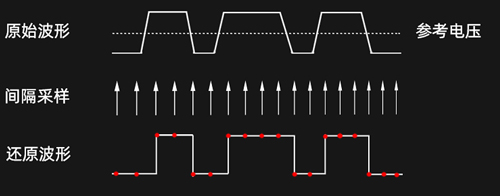

采样率越高、时间精度越高、我们建议采样率的设定要达到待测信号最高频率的五本以上、推荐十倍以上！
数据显示与导出
数据显示与导出
采样数据可导出为、txt、、csv、、bin等格式文件，可以使用其它软件打开查看或编辑，比如用Excel打开csv查找整理数据、用Matlab导入bin做进一步分析等。

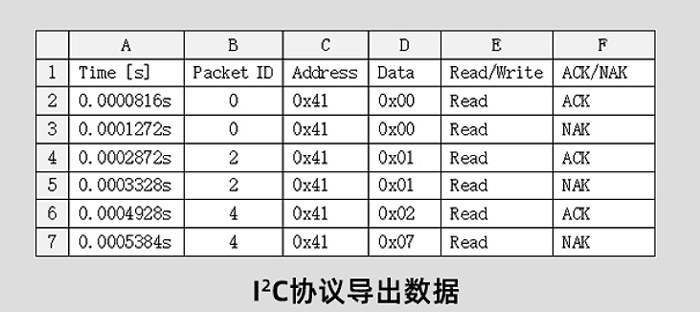

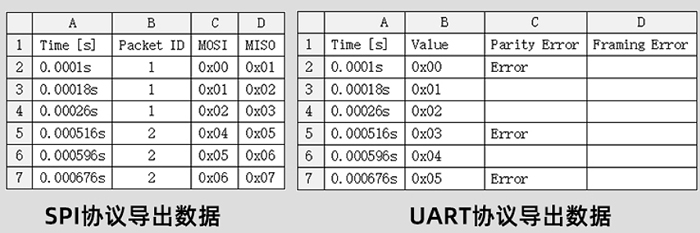

解码数据的显示格式支持:二进制、十进制、十六进制、ASCII、ASCII&十六进制数据，方便观察分析。解码数据可导出为txt或csv文件，示例如下：

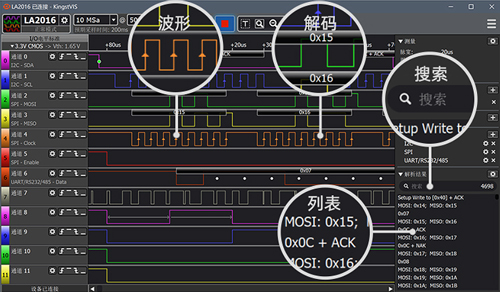

联动定位
KingstVIS波形窗与解析结果窗口可联动，方便多种方式查找波形和数据。
KingstVIS波形窗与解析结果窗口可联动，方便多种方式查找波形和数据。
LA5032发货清单
深圳银飞电子有售德飞莱LA5032逻辑分析仪，文章来源于德飞莱
1、LA5032主机×1
2、9P 排线×4
3、2P 排线×2
4、灰色测试钩×32
5、黑色测试钩×4
6、高品质USB线×1
