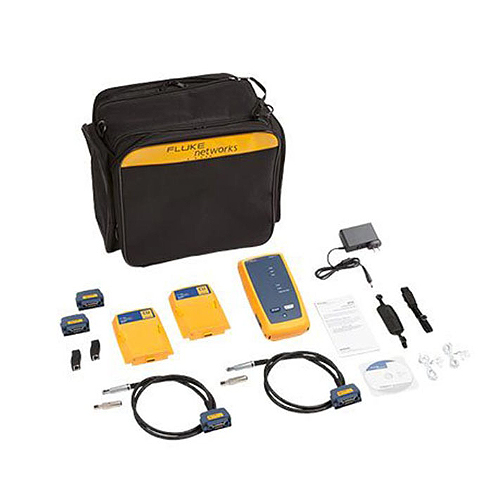

DSX2-8000线缆分析仪
DSX CableAnalyzer 系列铜线测试解决方案支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A、8 还是 FA 和 I/II 级，都不在话下。电缆认证是从系统设计开始到系统验收为止的整个过程的有机组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度 － 测试仪设置错误、测试限值错误、等待高技能技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告。
DSX2-8000独特功能
●与过去使用的电缆测试仪相比，Versiv 通过加速测试过程的每个步骤，使用户完成更多作业
●ProjX 管理系统使从初始设置到系统验收整个过程的工作变得简便易行。它避免了一些冗余步骤，并可确保所有测试每次均能一次性正确完成
●Taptive 用户界面使各种技能水平的技术人员都能轻而易举地完成高级数据分析并轻松地进行设置和操作
●LinkWare 管理软件可提供一流的测试结果分析并提交专业的测试报告
●DSX 通过简单易用的专用诊断工具，减少了修复布线故障所需的时间
标准
标准
●符合推荐的 ISO（IEC WG9 标准 IEC61935-1）Level V 达到 1000 MHz 的准确性要求
●支持以太网供电 (PoE) 所需的全套电阻不平衡标准 – IEC61935-1 和 11801-1-4、IEEE 802.3af、IEEE 802.3at、ANSI/TIA-568-C.2
●下一代平衡电缆草案 – IEEE 802.3、TIA TR42.7
线缆分析仪性能
●十秒钟的 Cat 6A 测试时间使其成为很快的认证速度
●以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除
●以全图形的方式管理最多 12,000 个测试结果
●电容触摸屏让您能够通过选择线缆类型、标准和测试参数更快地设置测试仪
●LinkWare 管理软件上报告了 10 亿个链路
ProjX™ 管理系统
Versiv 的 ProjX™ 系统可管理从设置到系统验收过程的全部项目，确保正确完成所有的测试。输入项目作业的测试详情后，ProjX 会将其储存在一个用整个团队容易理解的名称命名的项目文件中。更改模块或作业时，无需重新输入详情。通过利用 U 盘或电子邮件分享项目文件，以支持执行相同作业的多个测试仪。易用且高效。
Taptive™ 用户界面
现在，您可以像使用智能手机那样轻松地测试多种类型的介质。只需选择您正在进行的作业，大显示屏就会确认需要执行的测试。Taptive 有助于您更快速、方便地进入整个布线基础设施。
Taptive 用户界面简化了设置步骤，消除错误并加速故障排除过程。
ProjX™ 管理系统
Versiv 的 ProjX™ 系统可管理从设置到系统验收过程的全部项目，确保正确完成所有的测试。输入项目作业的测试详情后，ProjX 会将其储存在一个用整个团队容易理解的名称命名的项目文件中。更改模块或作业时，无需重新输入详情。通过利用 U 盘或电子邮件分享项目文件，以支持执行相同作业的多个测试仪。易用且高效。
Taptive™ 用户界面
现在，您可以像使用智能手机那样轻松地测试多种类型的介质。只需选择您正在进行的作业，大显示屏就会确认需要执行的测试。Taptive 有助于您更快速、方便地进入整个布线基础设施。
Taptive 用户界面简化了设置步骤，消除错误并加速故障排除过程。
LinkWare™ PC Cable Test Management Software
项目经理有全面的工作流程监控和测试结果整合功能。
LinkWare PC 将数据收集到便于客户理解的单一报告中，突出说明质量和工艺。LinkWare PC 中的 LinkWare Stats 功能提供将测试结果转化为图形的自动统计报告，直观展示性能。该报告能以一种紧凑的、图形化的格式汇总完整的布线和光纤基础设施测试数据，以便能轻松地查看余量和定位异常点。
DSX CableAnalyzer 系列产品有两种型号：DSX-5000 和 DSX-8000。DSX-5000 认证 Cat 5e、6、6A 和 Class FA 双绞线，高达 1000 MHz。DSX-8000 认证 Cat 5e、6、6A、Cat 8 和 Class I/II 双绞线，高达 2000 MHz。
深圳银飞电子有售DSX2-8000线缆分析仪，文章来源于FLUKE
LinkWare PC 将数据收集到便于客户理解的单一报告中，突出说明质量和工艺。LinkWare PC 中的 LinkWare Stats 功能提供将测试结果转化为图形的自动统计报告，直观展示性能。该报告能以一种紧凑的、图形化的格式汇总完整的布线和光纤基础设施测试数据，以便能轻松地查看余量和定位异常点。
DSX CableAnalyzer 系列产品有两种型号：DSX-5000 和 DSX-8000。DSX-5000 认证 Cat 5e、6、6A 和 Class FA 双绞线，高达 1000 MHz。DSX-8000 认证 Cat 5e、6、6A、Cat 8 和 Class I/II 双绞线，高达 2000 MHz。
| 铜缆认证 | ||
| DSX-8000 CableAnalyzer™ | DSX-5000 CableAnalyzer™ | |
| Cat 6A/Class EA 测试时间 | 8 秒 | 10 秒 |
| Cat 8 /Class I/II 测试时间 | 15 秒 | |
| HDTDX/HDTDR 诊断测试时间 | ≈ 3 秒 | ≈ 3 秒 |
| 内存 |
≈ 5,000 Cat 8 带图 ≈ 12,000 Cat 6A 带图 |
≈ 12,000 Cat 6A 带图 |
| Level V 精度 (1 GHz) | ✓ | ✓ |
| Level VI/2G 精度 (2 GHz) | ✓ | |
| 电阻不平衡测量 | ✓ | ✓ |
| 屏蔽完整性检查 | ✓ | ✓ |
| TCL 测量 | ✓ | ✓ |
| ELTCTL 测量 | ✓ | ✓ |
| CDNEXT 测量 | ✓ | ✓ |
| CMRL 测量 | ✓ | ✓ |
| 内置 Alien XTalk 模块 | ✓ | ✓ |
| 通道适配器 | 2 GHz 范围 | 1 GHz 范围 |
| 永久链路适配器 | 2 GHz 范围 | 1 GHz 范围 |
| 可选附件 | ||
| 跳线适配器 | Cat 5e、6 和 6A 跳线 | Cat 5e、6 和 6A 跳线 |
| 同轴电缆适配器 | ✓ | ✓ |
| M12 适配器 | ✓ | ✓ |
| TERA 适配器 | 来年夏天 2017 | ✓ |
| GG45 适配器 | 来年夏天 2017 | ✓ |
| 线缆类型 | |
| 屏蔽和非屏蔽的双绞 LAN 布线 |
TIA 类别3、4、5、5e、6、6A：100 Ω ISO/IEC C、D、E、EA、F 和 FA 等级：100Ω 和 120Ω |
| 标准链路接口适配器 | |
| 永久链路适配器 |
插头类型：屏蔽的 RJ45 可选插头类型：Tera |
| 通道适配器 |
插座类型：屏蔽的 RJ45 可选插座类型：Tera |
| 测试标准 | |
| TIA | 符合 TIA 568-C.2 要求的类别 3、4、5、5e、6、 6A |
| ISO/IEC | 根据 ISO/IEC 11801:2002 和修正标准进行 C、D、E、EA、F 和 FA 等级认证 |
| 最大频率 | 1000 MHz |
| 一般规格 | |
| 自动测试速度 | 5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒。完整的双向 6A 类/ EA 级自动测试：10 秒 |
| 支持测试参数（测试参数的数量及测试的频率范围由所选择的测试标准决定） |
接线图、长度、传播延迟、延迟偏差、直流回路电阻、插入损耗（衰减）、回波损耗 (RL)、NEXT、 衰减串扰比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N， PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F) |
| 输入保护 | 能经受持续的电话电压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏 |
| 显示屏 | 5.7 英寸 LCD，具有感应电容触摸屏 |
| 箱包 | 由减震材料包覆成型的耐冲击性塑料箱 |
| 体积 |
已安装 DSX-5000 模块和电池的主 Versiv 装置：2.625 英寸 x 5.25 英寸 x 11.0 英寸 （6.67 厘米 x 13.33 厘米 x27.94 厘米） |
| 重量 | 已安装 DSX-5000 模块和电池的主 Versiv 装置：3 磅，5 盎司 (1.28 kg) |
| 主机与远端： | 锂离子电池组，7.2 V |
| 典型的电池寿命： | 8小时 |
| 充电时间* | 测试仪关：电量从 10% 充到 90% 需 4小时 |
| 所支持的语言 | 英语、法语、德语、西班牙语、葡萄牙语、意大利语、日语和简体中文 |
| 校验 | 维修中心校验周期为一年 |
| 环境规格 | |
| 操作温度 | 32°F 至 113°F（0°C 至 45°C） |
| 贮存温度 | -4°F 至 +122°F（-20° C 至 +50°C） |
| 工作相对湿度 |
0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C） 0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C） |
| 振动 | 随机、2 g、5 Hz-500 Hz |
| 冲击 | 1 米跌落试验（无论是否带有模块和适配器） |
| 安全 | CSA 22.2 No. 61010, IEC 61010-1 第 2 版 + 第 1、2 次修订 |
| 操作高度 | 13,123 英尺 (4,000 m) |
| EMC | EN 61326-1 |
| 性能规格** | |
| 6A 类/ EA 级测试模式（或更低链路类别） |
DSX-5000 线缆认证分析仪模块超越 TIA 1152标准的 IIIe 级要求以及 IEC 61935-1 的 IV 级要求。 |
| FA 级测试模式 |
DSX-5000 线缆认证分析仪模块超越 IEC 61935-1 第四版草案中的 V 级要求。 |
| 双绞线布线1的长度 | ||
| 不带远端 | 带远端 | |
| 范围 | 800 m (2600 ft) | 150 m (490 ft) |
| 分辨率 | 0.1 m 或者 1 ft | 0.1 m 或者 1 ft |
| 精度 |
± (0.3 m + 2 %)；0 m 至 150 m ± (0.3 m + 4 %)；150 m 至 800 m |
± (0.3 m + 2 %) |
| 传输延迟 | ||
| 不带远端 | 带远端 | |
| 范围 | 4000 ns | 750 ns |
| 分辨率 | 1 ns | 1 ns |
| 精度 |
± (2 ns + 2 %)；0 ns 至 750 ns ± (2 ns + 4 %)；750 ns 至 4000 ns |
± (2 ns + 2 %) |
| 延迟时差 | |
| 范围 | 0 ns 至 100 ns |
| 分辨率 | 1 ns |
| 精度 | ± 10 ns |
| 直流环路电阻测试 | |
| 范围 | 0 Ω 至 540 Ω |
| 分辨率 | 0.1 Ω |
| 精度 | ± (1 Ω + 1 %) |
| 过载恢复时间 |
过电压后 10 分钟内恢复额定精度。 重复或长期过压之后需要重新设置基准。 |
