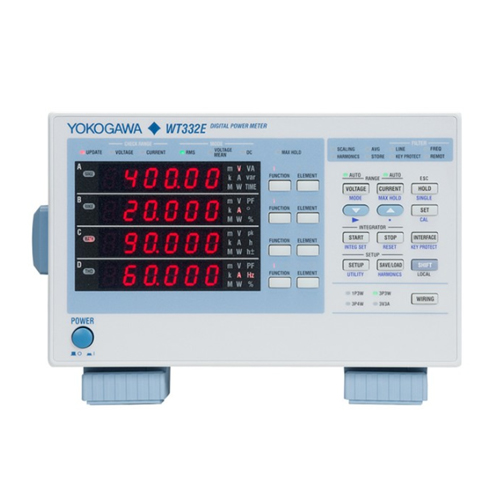

WT332E数字功率计
WT332E数字功率计可提供多种通信接口供用户自由选择,其中包括USB、以太网、GP-IB和RS-232。利用“设备搜索”功能,WT332E可自动连接到计算机。该软件可以帮助用户根据自身喜好设置测量条件,并且可同时测量多达200项功率参数。WT300E系列的基本功率精度在所有测量量程上均可以达到±0.15%(50/60Hz)。这在紧凑型功率计范畴中已属最高精度。低功率因数影响也降至以往机型的二分之一,即S的0.1%。
WT332E数字功率计能为您带来:
专业
WT332E代表着横河30多年来在紧凑型功率计领域探索可靠性与创新的成果。凭借在功率测量方面所具备的丰富经验,横河总能为您的需求提供较好的的解决方案。
性能
性能
WT332E数字功率计虽然成本低廉,但测量精度高,是款真正能让客户满意的高性价比产品。
空间
产品体积小,结构紧凑,是用于工作台和机架安装的理想机型。

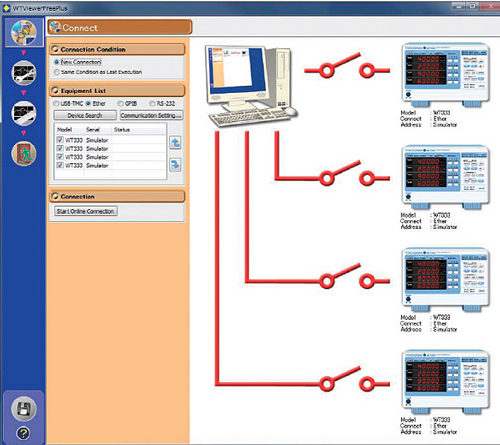

新版WTViewerFreePlus软件具备连接4台WT300E系列同款型号产品的能力。这样就可以从多台仪器采集测量数据。
WT300E系列可提供多种通信接口供用户自由选择,其中包括USB、以太网、GP-IB和RS-232。利用“设备搜索”功能,WT300E系列可自动连接到计算机。该软件可以帮助用户根据自身喜好设置测量条件,并且可同时测量多达200项功率参数。
* 同步测量功能可能至多延迟1个更新周期。
功耗测量软件(免费)
WT332E(或其他WT系列)附带的功耗测量软件可以为家用电器和办公设备的待机功耗以及关机模式功耗提供可靠的功率测量解决方案。
该解决方案可以进行符合IEC62301 Ed1.0和Ed.2.0的标准测试。 IEC62301标准规定使用特殊算法,计算被测设备的功率稳定性。功耗测量软件可以收集WT332E的所有测量数据,不但包括电压、电流、功率和频率,还包括AC电源的总谐波失真(THD)和峰值因数(CF)。因此,使用WT310E时需要安装谐波选件(/G5),测试时必须使用低失真AC电源。
*IEC62301 E2.0是EN50564:2011指令的参考标准。该软件对应上述两个标准的测试方法。
专用程序的创建工具
LabVIEW驱动
可以用LabVIEW采集数据。LabVIEW驱动程序可从横河网站免费下载。
*LabVIEW是美国国家仪器公司的注册商标。
编程工具样例
为帮助用户根据自身系统创建专用程序,横河提供可支持Visual Basic/Visual C++/Visual Basic .NET/Visual C#等编程工具的样例*。这些样例支持USB、GP-IB/RS-232或以太网接口通信,可从横河网站下载。
* Visual Basic、Visual C++、Visual Basic .NET以及Visual C#均为美国微软公司的注册商标。
WT210/230系列、WT300系列以及WT300E系列三者之间的比较
WT300E系列 | WT300系列 | WT210/WT230 | |||||||||||||||
基本功率测量精度(50/60Hz) | 读数的0.1% + 量程的0.05% | 读数的0.1% + 量程的0.1% | 读数的0.1% + 量程的0.1% | ||||||||||||||
功率因数的影响 |
当功率因数( ) = 0时(S: 视在功率) 45Hz ≤ f ≤ 66Hz:S的±0.1% |
当功率因数( ) = 0时(S: 视在功率) 45Hz ≤ f ≤ 66Hz:S的±0.2% |
当功率因数( ) = 0时(S: 视在功率) 45Hz ≤ f ≤ 66Hz:S的±0.2% |
||||||||||||||
频率带宽 |
DC、0.1Hz~100kHz (WT310EH DC、0.1Hz~20kHz) |
DC、0.5Hz~100kHz (WT310EH DC、0.5Hz~20kHz) |
DC、0.5Hz~100kHz | ||||||||||||||
直接输入电流量程 |
WT310E: 12个量程/5mA~20A, WT310EH: 6个量程/1~40A WT332E/WT333E: 6个量程/0.5~20A |
WT310: 12个量程/5mA~20A, WT310HC: 6个量程/1~40A WT332/WT333: 6个量程/0.5~20A |
WT210: 12个量程/5mA~20A, WT230-2ch/WT230-3ch: 6个量程/0.5~20A |
||||||||||||||
外部电流输入 |
EX1: 2.5/5/10[V] EX2: 50m/100m/200m/500m/1/2[V](选件) |
EX1: 2.5/5/10[V] EX2: 50m/100m/200m/500m/1/2[V](选件) |
EX1: 2.5/5/10[V] EX2: 50m/100m/200m[V](选件) |
||||||||||||||
电压和电流的有效输入范围的扩大(CF=6A) | 2%~260%*1 | × | × | ||||||||||||||
电压和电流的最大显示范围的扩大(CF=6A) | 2%~280%*2 | × | × | ||||||||||||||
同时测量RMS和电压MEAN&DC | √ *3 | √ *3 | × | ||||||||||||||
频率测量 | 2通道(电压和电流) | 2通道(电压和电流) | 被选电压或电流(1个) | ||||||||||||||
显示项目数 | 4项 | 4项 | 3项 | ||||||||||||||
采样率 | 约100kS/s | 约100kS/s | 约50kS/s | ||||||||||||||
数据更新率 | 100m/250m/500m/1/2/5/10/20s、自动 | 100m/250m/500m/1/2/5s | 100m/250m/500m/1/2/5s | ||||||||||||||
谐波测量 | √(可选,/G5) | √(可选,/G5) | √(/HRM选件) | ||||||||||||||
设置THD运算的最大分析次数 | √(可选,1~50次) | √(可选,1~50次) | × | ||||||||||||||
积分的自动量程 | √ | √ | × | ||||||||||||||
通信接口 | USB | √ | √ | × | |||||||||||||
GP-IB | √GP-IB或RS-232 | √GP-IB或RS-232 | √(可选) GP-IB或RS-232C | ||||||||||||||
RS-232 | √GP-IB或RS-232 | √GP-IB或RS-232 | √(可选) GP-IB或RS-232C | ||||||||||||||
以太网 | √(可选) | × | × | ||||||||||||||
Modbus/TCP(以太网) | √(可选,/C7) | √(可选,/C7) | × | ||||||||||||||
GP-IB是否符合IEEE标准 | IEEE488.2 | IEEE488.2 | IEEE488.1和IEEE488.2 | ||||||||||||||
比较器功能 | √ | √ | √ | ||||||||||||||
Viewer软件(获取设置与数据) | 免费(附带) | 免费(附带) | 免费(下载) |
*1: WT310EH的输入量程是2%~260%(20A量程只可达到200%)
*2: WT310EH的输入量程是2%~280%(20A量程只可达到220%)
*3: WTViewerFreePlus PC软件可以同时测量数据,而与模式无关。
*与旧型号WT200系列的命令兼容模式(仅支持IEEE488.2)在该模式下,除存储功能(调回)和比较功能以外,WT300E系列和WT300系列的操作与WT200系列相同。
