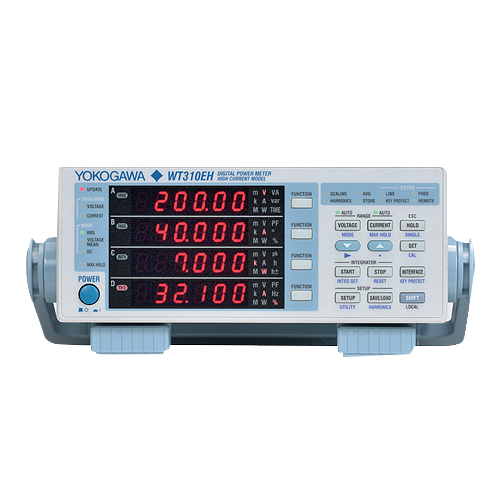

日本横河WT310EH数字功率计
WT310EH数字功率计功能
●基本精度:读数的0.1%
●DC测量: 0.5 Hz to 100 kHz频率范围\
●测量所有交直流参数
●紧凑设计(半机架尺寸)
●标配USB、GPIB(或RS232)接口
●50μA低电流测量(仅限WT310)
●40Arms大电流测量(仅限WT310HC)
●高速数据更新(zui快每秒10个读数)
●常规测量和谐波测量同时进行
●可选以太网接口
●附带WTViewerFreePlus软件
●通过WT310系列执行单相测量
●通过WT300系列执行分相和三相测量
●WT300系列功能得到强化，一台即可支持从低频到高频变频器的所有测量应用。
-功能介绍
●量程的自动量程功能。
●自动量程功能可在几档量程内自动选择或改变量程。这样可以缩短量程改变时间，使测试更快、更高效。
●积分测量时的自动量程功能。
●功率计在积分模式下测量功耗和待机功耗时，通常需要固定测量量程。但是，如果输入电平超过已选量程zui大值，测量结果将是错误的，还需要在更高的量程下重复测试。WT300系列可以在积分模式下自动高速切换量程，不需要重复测试。
对照表
|
型号 |
|||||
|
基本功率精度(50/60 Hz) |
|
读数的0.1% + 量程的0.1% |
读数的0.1% + 量程的0.1% |
||
|
功率因数的影响 |
当功率因数 (λ)= 0 (S: 视在功率) 4 5 Hz ≤ f ≤ 66 Hz：S的±0.1% |
当功率因数 (λ)= 0 (S: 视在功率) 4 5 Hz ≤ f ≤ 66 Hz：S的±0.2% |
当功率因数 (λ)= 0 (S: 视在功率) |
||
|
频率带宽 |
DC, 0.1 Hz ~ 100 kHz (WT310EH DC, 0.1 Hz ~ 20 kHz) |
DC, 0.5 Hz ~ 100 kHz (WT310H DC, 0.1 Hz to 20 kHz) |
DC, 0.5 Hz ~ 100 kHz |
||
|
直接输入电流量程 |
WT310E: 12个量程/5 mA ~ 20 A, WT310EH: |
WT310: 12个量程/5 mA ~20 A, WT310HC: |
WT210: 12 个量程/5 mA ~20 A, WT230-2ch/WT230-3ch: |
||
|
外部电流输入 |
EX1:2.5/5/10[V] EX2:50m / 100m / 200m / 500m / 1 / 2[V](选件) |
EX1:2.5/5/10[V] EX2:50m / 100m / 200m / 500m / 1 / 2[V](选件) |
EX1: 2.5/5/10[V] EX2:50m / 100m / |
||
|
电压和电流的有效输入范围的 |
2% ~ 260%*1 |
否 |
否 |
||
|
电压和电流的zui大显示范围的 |
2% ~ 260%*2 |
否 |
否 |
||
|
同时测量RMS,电压MEAN & DC |
是 |
是 |
否 |
||
|
频率测量 |
2 通道 (电压 & 电流) |
2 通道 (电压 & 电流) |
被选电压或电流 (1个) |
||
|
显示项目数 |
4 项 |
4 项 |
3 项 |
||
|
采样率 |
约 100 kS/s |
约 100 kS/s |
约 50 kS/s |
||
|
数据更新率 |
100m/250m/500m/1/2/5/10/20 s, 自动 |
100m/250m/500m/1/2/5 s |
100m/250m/500m/1/2/5 s |
||
|
谐波测量 |
是 (可选,/G5) |
是 (可选,/G5) |
是 (可选,/HRM) |
||
|
设置THDzui大分析次数 |
是 (可选, 1 ~ 50次) |
是 (可选, 1 ~ 50th) |
否 |
||
|
积分的自动量程 |
是 |
是 |
否 |
||
|
通信接口 |
USB |
是 |
是 |
否 |
|
|
GP-IB |
是 GP-IB 或 RS-232 |
是 GP-IB 或 RS-232 |
否 |
||
|
RS-232 |
是 GP-IB 或 RS-232 |
是 GP-IB 或 RS-232 |
是 (选件) GP-IB 或 RS-232C |
||
|
以太网 |
是 (可选) |
是 (可选) |
是 (可选) GP-IB 或 RS-232C |
||
|
Modbus/TCP (以太网) |
是 (可选,/C7) |
否 |
否 |
||
|
GP-IB是否符合IEEE标准 |
IEEE488.2 |
IEEE488.2 |
IEEE488.1 或 IEEE488.2 |
||
|
比较器功能 |
是 |
是 |
是 |
||
|
Viewer软件(获取设置与数据) |
免费 (附带) |
免费 (附带) |
免费(下载) |
||
