5G通讯综合测试仪
5G 通讯综合测试仪产品介绍
品牌：深圳银飞
1、组成
5G 通讯综合测试仪是一台 6U 标准设备，采用 PXIe 架构，硬件由PXIe 母板、嵌入式计算机、矢量收发仪、两个 1 分 4 功分器、显示屏、一体化键鼠等构成，软件由信号源、频谱分析仪、GSM(2G)、CDMA(3G)、LTE(4G)、NR(5G)、WLAN(WiFi)、Bluetooth(蓝牙)等软件模块构成。
2、用途
a) 信号源，等效 Agilent N5183 产生调幅、调频、任意波等无线电射频信号；
b) 频谱分析仪，等效 Agilent N9030 实时测量调幅、调频、任意波等无线电射频信号的频谱；
c) 支持 GSM(2G)、CDMA(3G)、LTE(4G)、NR(5G)、WLAN(WiFi)、Bluetooth(蓝牙)、NB(窄带物联)、EVDO(电信数据)、GNSS(卫星导航)等通信终端的校准和测试；

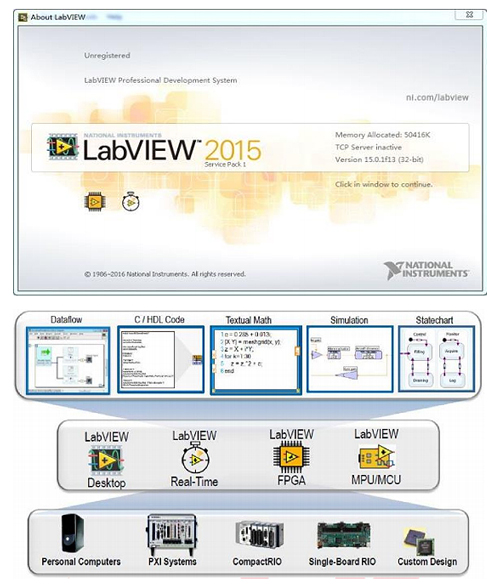

d) 支持二次射频研发，自带移动终端测试工具。
3、规格参数
1) 产品型号：TEK-2G-3G-4G-5G-W-B-N-E-G-L；
2) 产品尺寸：6U 高 26cm，宽 45cm，深 43cm；
3) 产品重量：小于 13kg；
4) 产品安全：带防护箱；
5) 工作电源：220V/50Hz 市电，功耗小于 300W；
6) 显示屏：13 寸，支持分辨率 1920*1080；
7) 信号源技术参数：
a)输出端口：4 个，N 型阴头；
b)工作频率：65MHz～6000MHz，步长 1Hz，精度±1ppm；
c)输出功率：-90dBm～0dBm（支持外接可调衰减器），精度±0.5dB。
8) 频谱分析仪技术参数：
a)输入端口：4 个，N 型阴头；
b）工作频率：65MHz～6000MHz，步长 1Hz，精度±1ppm；
c）输入功率测量范围：-90dBm～30dBm（支持外接可调衰减器），精度±0.5dB。

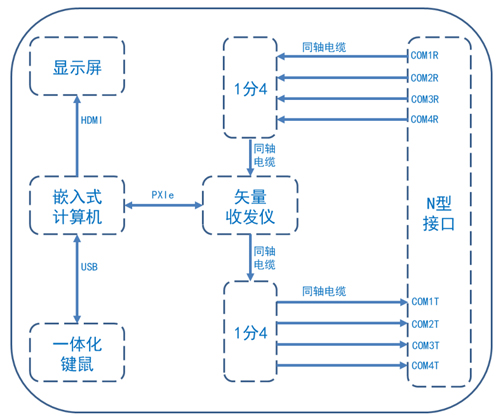

4、工作原理
5G 通讯综合测试仪采用 PXIe 架构，其中硬件由 PXIe 母板、嵌入式计算机、矢量收发仪、两个 1 分 4 功分器、显示屏、一体化键鼠等构成。各个软件模块均是通过嵌入式计算机控制矢量收发仪，分别按照各个软件算法发送所需标准信号给射频端口，同时通过射频端口接收信号并解算出物理量给显示屏。

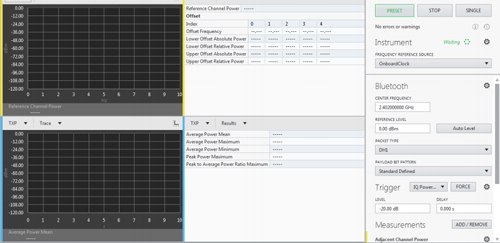

5、软件操作
1) 信号源

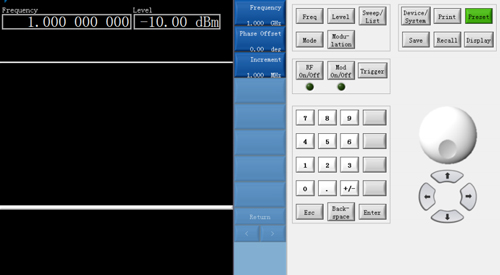

信号源界面

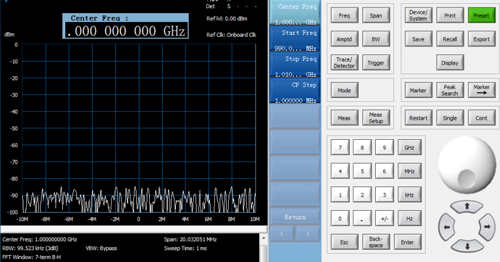

2) 频谱分析仪
频谱分析仪界面
3) GSM(2G)测试

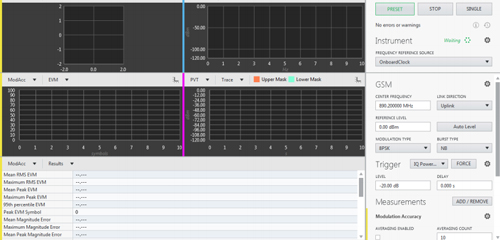

GSM(2G)界面
4) WCDMA(3G)测试

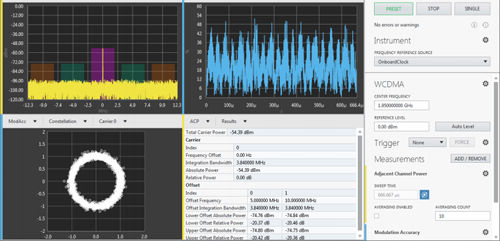

WCDMA(3G)界面
5) LTE(4G)测试

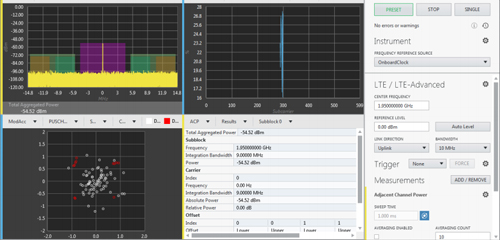

LTE(4G)界面
6) NR(5G)测试

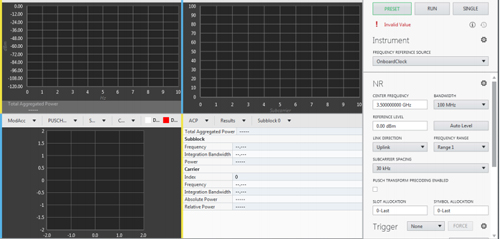

NR(5G)界面

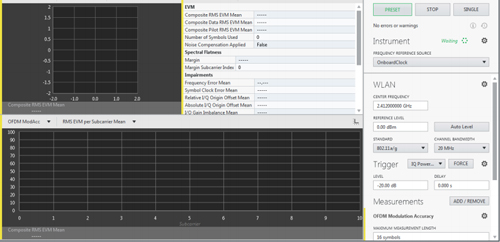

7) WLAN(WiFi)测试
