关于RGS2000NG使用中所需的GPS信号需求
一、需求场景
UAT 场景界面允许用户定义具有静态和动态目标的 UAT 场景，以便在 UAT 接收机上执行测试。UAT 场景界面可用于对 UAT设备进行 DO-282 MOPS 测试。界面序列：
UAT 界面>场景软键

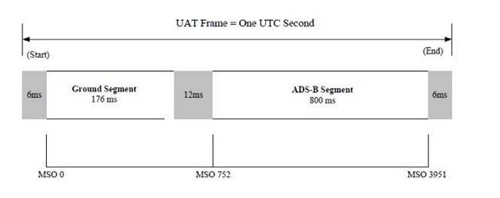

注：自动定义目标时，触摸屏软件在混合信号示波器 752处开始并以指定的 MSO步长分隔目标。
注：为了在场景开始后发送 UAT 消息和运行时间，测试仪需要接收从外部 /O#1 上的GPS发出的PPS信号或接收来自外部IO#1上的1HZ信号。
| 软键菜单 | 描述 | ||||||
| 加载软键 | 加载已存储的 UAT 测试。 | ||||||
| 保存软键 | 允许用户保存当前的 UAT 测试。 | ||||||
| 重置软键 | 将设置恢复至默认值。 | ||||||
| UAT菜单 | 选择 UAT。当选定一个 UAT 并且选择一定数量的目标时，即会显示一个方向箭头按钮，该按钮可访问 UAT 目标定义界面。按下UAT 软键上的 UAT 目标界面按钮即可访问目标定义界面。 | ||||||
| UAT RX1动态字段 | 定义UAT RX1动态目标的数量。 | ||||||
| UAT RX1静态字段 | 定义UATRX1静态目标的数量。 | ||||||
| UAT RX1拨动开关 | 启用/禁用 UAT RX1 扫描。 | ||||||
| UATRX1扫描速率字段 | 定义UAT RX1扫描速率。 | ||||||
| UAT RX1 扫描间隔字段 | 定义UAT RX1扫描间隔。 | ||||||
| UAT RX2动态字段 | 定义UAT RX2动态目标的数量。 | ||||||
| UAT RX2 静态字段 | 定义UAT RX2静态目标的数量。 | ||||||
| UAT RX2扫描拨动开关 | 启用/楼用UAT RX2 扫描。 | ||||||
| UAT RX2扫描速率字段 | 定义UAT RX2扫描速率。 | ||||||
| UAT RX2扫描间隔字段 | 定义UAT RX2扫描间隔。 | ||||||
| 收集拨动开关 | 启用/禁用收集间歇应答和数据记录。如果启用，将在场景开始时清除日志文件，并且日志文件开始捕获新消息。 | ||||||
| 静态测试模式拨动开关 | 启用/禁用静态测试模式。 | ||||||
| UTC 时间GPS拨动开关 | 启用/禁用 GPS 信号的 UTC 时间。 | ||||||
| 场景 | 启用/禁用场景。 | ||||||
二、空间 GPS 发射模块方案
a） 产品型号：TEK-GPSO-1575，品牌：深圳银飞；
b） 工作频率：1575.42MHz, 精度：±3ppm；
c） 输出功率：-80dBm～-30dBm，精度：±1dB，可串接 60dB 衰减器调整为-140dBm～-90dBm；
d） 模拟卫星数量：8 颗；
e） 模拟参数：经纬度、高度等；
f) 交货期：1 周；
g) 技术服务：不需要上门调试，可以支持上门培训使用。
三. 地面 GPS 接收模块方案
a) 产品型号：TEK-GPSR-1575，品牌：深圳银飞；
b) 接收频率：1575.42MHz；
c) 接收灵敏度：优于-130dBm；
d) 最大接收数量：30 颗；
e) 接收参数：UTC 时间、经纬度、高度等；
f) 交货期：3 周；
g) 技术服务：不需要上门调试，可以支持上门培训使用。
四、秒脉冲 PPS 产生模块方案
a) 产品型号：TEK-GPS-TTL，品牌：深圳银飞；
b) 脉冲幅度：TTL 电平；
c) 脉冲宽度：10ns～100ms 可设；
d) 脉冲周期：0.9s～1.1s 可设；
e) 交货期：3 周；
f) 技术服务：不需要上门调试，可以支持上门培训使用。
