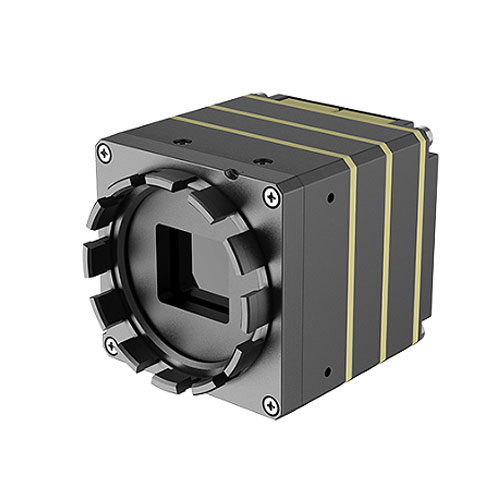

海康威视TM0X系列安防机芯
TM0X系列安防机芯是一款非制冷红外热成像机芯,网络接口,对接方便。广泛适用于森林防火、边海防、高空瞭望、集成等、可以探查远距离周界/室外防火/船只应有等,让您看得清 / 看得远 / 看得准。热成像观测型机芯采用自研氧化钒探测器,图像效果优,且重量轻,尺寸小,功耗低,支持防灼伤、灰度报警、网络输出,对接开发简单方便。
深圳银飞电子有售TM0X系列安防机芯,文章来源于海康威视
TM0X系列安防机芯参数与应用
船只应用:我国由北到南,由西到东,地形地势多样,河流、海港、码头众多,面对漫长且复杂的海/河/江岸线,传统的人 工盯守时效性不高,需通过智能化手段实现对重点水域非法停留的可疑船只、航行轨迹及禁捕河道船只的自 动识别,及时发现,提升监管能力。 对于海事/港口监管、河道防挖沙、港行船流量统计、长江禁捕、缉私、水生动植物保护区防范等船只监测场 景,基于深度学习的热成像船只算法,可全天候智能识别船只预警,可有效弥补传统视频方案夜晚无法有效 监测的问题。

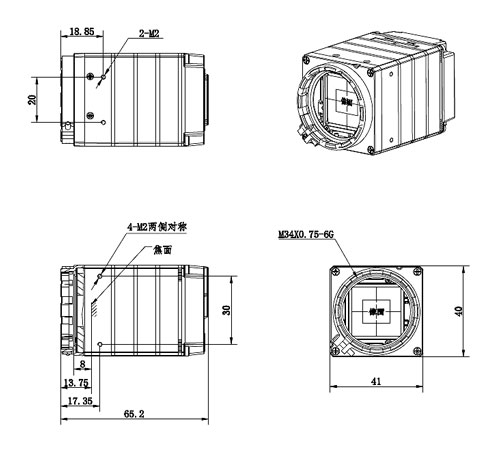

产品结构
传感器类型 | 氧化钒非制冷探测器 |
响应波段 | 8~14μm |
NETD(噪声等效温差) | < 35mk(@25°C,F#=1.0) |
分辨率 | 384×288 |
像元尺寸 | 17μm |
校正方式 | 支持自动校正(定时、温差)、手动和背景校正 |
亮度 | 支持 |
对比度 | 支持 |
图像细节增强 | 支持 |
降噪 | 支持 |
AGC模式 | 支持手动和自动 |
电子放大 | ×1,×2,×4 |
镜像 | 水平,垂直,中心 |
伪彩模式 |
白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、 深褐色、色彩1、色彩2、冰火、雨、红热、绿蓝、深蓝 |
坏点修复 | 支持 |
数字视频输出 | 8位BT.656(720×576) |
模拟视频输出 | CVBS |
帧率 | 25帧 |
参数保存 | 支持 |
渐晕校正 | 支持 |
聚焦 | 支持手动和一键聚焦 |
变倍 | 支持手动变倍 |
自动聚焦时间 | <5S |
报警方式 | 图像报警框标记及串口协议输出 |
报警阀值 | 可设置 |
报警反应时间 | <0.2S |
镜头接口规格 | M34×0.75mm |
电源 | DC12V(DC10V-DC14V) |
功率 | 1W(变倍与聚焦未开启) |
工作温度和湿度 | -40℃~70℃,<90% RH |
存储温度和湿度 | -45℃~85℃,<90% RH |
尺寸(mm) | 40×41×49 |
重量 | 小于82g |
开机出图时间 | <5S |
抗冲击 | 750g/1ms |
视频口 | 支持BT656或者14BIT RAW+YUV和CVBS |
通信口 | RS232 |
