福禄克回路校验仪校准信号调节器

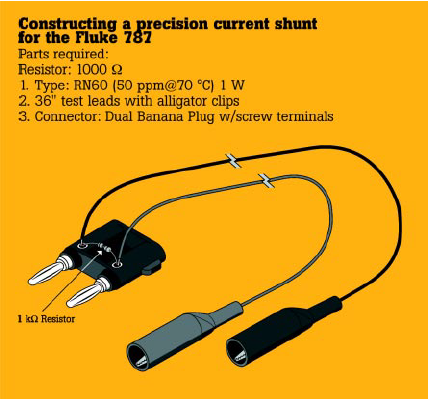

下边我们将采用下图构建的高精度集成电阻器来校准1-5 V输入，4-20 mA输出的信号调节器。
步骤1：设置福禄克707输出4-20mA电流
1．打开707的电源，把集成电阻器插入“source”输出端。
2．检查显示。如果显示器的读数不是 4mA，关闭707的电源。然后按下“mode”（模式）按钮持续两秒种，再 次打开，显示器的读数应该为4.000 mA。
步骤2：校准

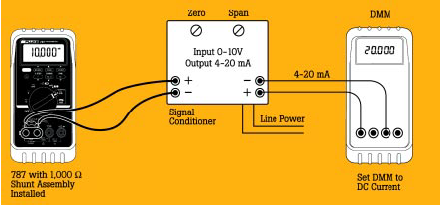

1．如下图所示，将一个高精度乡用表，如福禄克F187，设置为DC电流测量模式，串联到信号调节器的输出端。
2．用测试线将高精度集成电阻器连接到信号调节器的输入端，请注意极性。
3．将707设置为mA信号源模式，显示屏的读数应该为4mA（电阻器上电压为1.00V）。
4．调节信号调节器上的调零装置，使DMM的读数为4mA。
5．按下707的0-100%按钮，直到显示读数为20 mA。然后调节调节器的满度点，直到DMM的读数为20mA。
6．按下0-100%按钮，707的读数应该为4.000。确认连接到信号调节器输出端的多用表读数为4000 mA。1
7．现在校准完成了。
步骤3：检测线性度
正确设置零点和满度后，利用下列的步骤可检验信号调节器的线性度。该过程将通过检钡0 0%、25%、50%、75%，100%设置点来检测信号调节器线性度。
1．利用高精度的集成电阻器，利用25%按钮，调节福禄克回路校准仪输出电流4mA (1.OV)。DMM将显示4mA。
2．利用25%按钮，让回路校准器步进输出25%、50%、75%和100%的电流值，这时请注意万用表上的对应的读数值。表2所示的是线性信号调节器正确的输出值。（如果输出值和表2中的值的偏差起过了信号调节器的线性度指标，请联系信号调节器的制造商，或更换装置。）

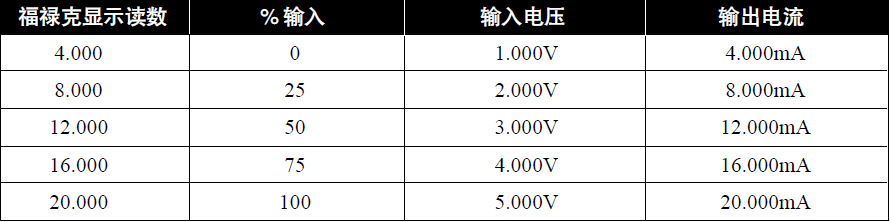

表2．线形信号调节器的正确输出值
注意：许多制造商规定在校准前需要有一段预热时间。
