技术干货电能质量测量技术超谐波是什么
【技术干货】电能质量测量技术第3期-超谐波是什么?前两期的电能质量测试技术我们谈及的都是谐波,这也是电能质量很重要的一个功能。不同的谐波是如何计算的?测试100次谐波的意义?这篇内容我们谈谈超谐波,在开始之前,我们先来总体了解一下有关谐波的各种概念:
-
谐波(%f):基波(50Hz)的整数倍含量,即100Hz(2次谐波),150Hz(3次谐波)… 2500Hz(50次谐波),各次谐波含量跟基波数值的比例
这个参数就是我们经常说的谐波,一般用%含量表示,当然也有该含量参数分母采用rms值的比例,会采用%r来表示
-
谐波幅值:方均根值(RMS),一般谐波测试仪器同时会给出各次谐波的含量(V)
-
THD (%) :统计40次(50次)谐波和基波的比例
-
间谐波(%) :基波的非整数倍含量
-
次谐波:低于基波频率的频谱分量
-
高频谐波:2-9KHz, 35组,带宽200Hz,即2kHz,2.2 kHz,…,9 kHz
-
超谐波:9-30KHz,频段宽度2kHz
-
EMC
低频范围:0-9kHz,包括次谐波、谐波、间谐波、高频谐波
射频范围:9-150kHz,超谐波
超谐波又是怎么产生的?如何计算?
谐波术语:“高频谐波”
高频谐波-物理特性与基波频率无关高频率的谐波成分:
不以基频的“n倍”来表示
不标为“第n次谐波”
【技术干货】电能质量测量技术第3期-超谐波是什么?测量超谐波的意义是什么?即超谐波的危害?结合案例为你解锁。
-
超谐波–导致电能表出现严重计量误差
-
超谐波–导致保护装置误动作
-
超谐波 - 对邻近设备的干扰
-
超谐波–导致精密仪器被烧毁

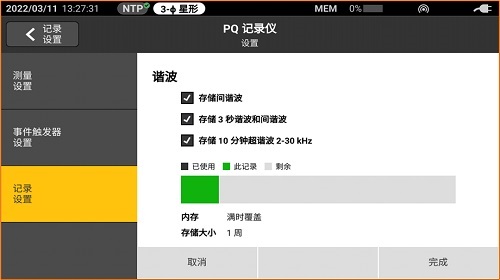

福禄克公司新一代电能质量分析仪F1770 ,新增了高频谐波和超谐波的测量与记录功能,完全满足标准要求:
-

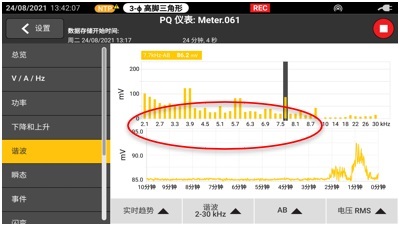

高频谐波:2-9 kHz,35组高频谐波测量结果,带宽200Hz。
-
超谐波:9-30 kHz,11组超谐波测量结果,带宽2kHz。
