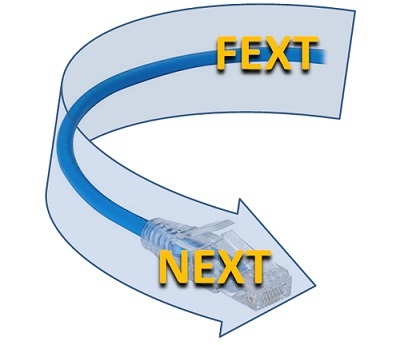

福禄克网络应用文章之铜缆测试——近端和远端串扰。文章来源于福禄克公司 。如果您非常熟悉铜缆测试，那么很可能听说过串扰——一对或一个通道上传输的信号对另外一对或一个通道产生不良影响的现象。串扰会对具体的一对导线或整根电缆形成干扰，导致误码或数据无法传输。例如，您是否曾经在电话中听到有其他人说话？这就是邻近电话线之间相互干扰引起。但是您理解测试平衡铜缆网络布线系统时近端串扰和远端串扰参数之间的区别吗？作为我们铜缆测试系列的一部分，我们认为值得深入地了解一下。

近端
近端串扰，缩写为NEXT，是衡量单链路/通道的一个性能参数，测量从一对线耦合到另一对线的信号，引起干扰的线对被称为“干扰线对”，而受串扰影响的线对被称为“被干扰线对”。
NEXT以分贝(dB)为单位表示，随传输频率的变化而变化，较高频率产生的干扰较大。dB值越大，被干扰链路/通道受到的串扰越小。例如，可传输高达100 MHz的5e类电缆，在20 MHz时的NEXT值可能为45.8 dB，而在100 MHz时的NEXT值可能为35.3 dB，说明低频时的NEXT性能较好。
测量结果被称为“近端”串扰是因为测量的是链路/通道信号源一端的串扰。
双绞线有利于抵消NEXT——每对线上不同的对绞率可防止线对从邻近线对拾取信号。所以保证线对的对绞尽量靠近接线端子非常重要。每类线的对绞率也针对串扰性能进行优化，并改进隔离。所以，对于支持250 Mhz的6类电缆，100 MHz时的NEXT值为44.3 dB，而5e类线在相同频率下的NEXT值为35.3 dB。

功率和近端串扰，缩写为PSNEXT，是所有邻近线对的NEXT测量值的简单求和。NEXT表示电缆中4对线中的3对线分别在另外1对线上引起的串扰。PSNEXT是所有三对邻近线的串扰值之和，表示网络中所有4对线都传输信号时(例如1000BASE-T)，对其中1对线的影响有多严重。很后一点，也同样非常重要的一点，近端串扰测试包括PSACRN——近端功率和衰减串扰比(之前称为PSACR，但为了区别于下文介绍的PSACRF，修改了名称)。利用PSNEXT和插入损耗值(参见“电缆测试101问”系列中关于插入损耗的内容)进行计算，能够说明每对线的衰减与从其他三对线中接收的组合串扰之间的不同。目的是确保接受到的信号与电缆中的噪声相比足够强。PSACRN值越高，性能越好。

远端串扰
远端串扰缩写为FEXT，远端串扰与NEXT有很多相似之处，但在信号发送端的不同测的测量。为提供信息量更多的结果，将衰减(插入损耗)从FEXT结果中去除，称为等效远端串扰。很近几年，TIA将该参数重新命名为衰减远端串扰比，简称为ACR-F。
与NEXT一样，将三个干扰线对中每对的ACR-F测量结果求和，得到功率和ACR-F (PS ACR-F)。TIA修改参数名称之前，用EL FEXT 和PS ELFEXT来衡量远端串扰。
