Tektonix泰克MSO24数字示波器在电机保护器上的测试应用
MSO24 2-BW-200数字示波器在电机保护器上的测试应用
电动机综合保护器采用先进的微机技术与高性能的集成芯片,整机功能强大、性能优越。测试精度高,线性度好,分辨率高,整机抗干扰能力强,保护动作可靠。保护器的保护功能:除了具有通用的保护功能外,还有自启动、通迅启动和关闭,且欠流、过压、欠压、三相电流不平衡、自启动等功能被越来越多的客户所应用。

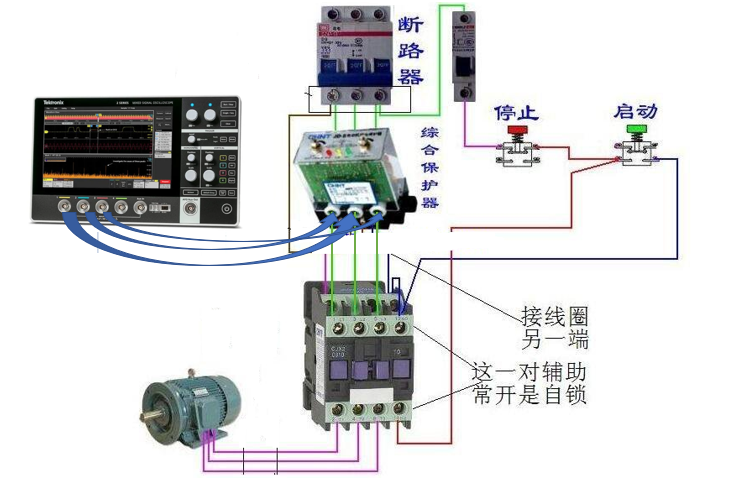

传统的保护装置保护效果不甚理想,是传统的电机保护装置以熔断器、热继电器为主。熔断器主要用于短路保护,熔断器电流的选择需考虑电动机的起动电流,所以单独使用熔断器保护电动机是不可取的。热继电器是应用很广的电机过载保护装置,但热继电器灵敏度低、误差大、稳定性差,保护不可靠。每种保护装置都各有优缺点。近期,就有电机综合保护器的企业向我们询问是否有一款示波器既可以实现3通道相位和电压测试,又包含RS232、422、485等总线解码功能,还可以带有函数发生器做激励信号输出,还可电池供电,在外场做电机保护器的维护和故障检测测试,客户找了很久都没找到特别满意的设备。

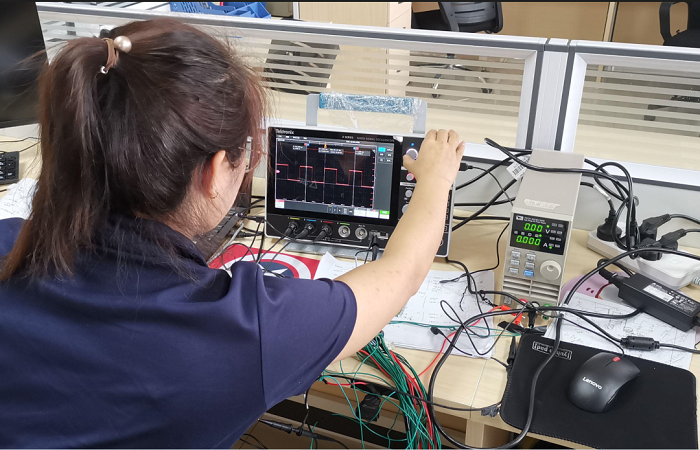

通过和客户沟通了解,泰克新出的2系列示波器可以很全面的满足客户的所有要求,客户看了产品资料也挺感兴趣的,因此,我们约了客户并进行了现场的实际测试,没想到在昏暗的测试现场,新2的高清屏的显示非常清晰,很简单的就发现因为干扰信号导致的232命令经常报错,并且还可将对电压波形和相位的测量值非常简单的截图保存下来,客户对测试结果非常的满意,很快就和我们签订了采购合同。
扩展应用
MSO24 2-BW-200数字示波器+高压差分探头+电流探头测试方案还可以应用在嵌入式系统、开关变频器、电路板开发和设计、特别是加选电池选件,8小时的待机时间满足外场测试的各种挑战,丰富的解码套包,几乎满足机车上总线的所有要求。
MSO24 2-BW-200-Tektonix泰克 200MHz混合信号示波器总结
电机保护器测试系统要求:
1、4通道的电压和相位测量。
2、RS232解码。
3、AFG选件激励输出。
4、支持高压差分和电流的功率测量。
5、电池供电进行外场测试。
6、高清便携
系统配置参考
主要设备名称 | 推荐型号 | 主要技术指标 | 系统应用 |
示波器 | MSO24 2-BW-200 |
带宽: 200MHz采样率 模拟通道: 4 记录长度: 10M/通道 总线套包: I 2C、SPI、RS-232/422/485/UART、 CAN、CAN FD、LIN 和 SENT |
1、实验室 2、嵌入式 3、汽车电子 4、外场测试 5、电路研发 6、功率测试 |
高压差分探头 | P5200A |
带宽: 50MHz 输入阻抗: 10MΩ || 2 pF 很大电压: 500X:±1300V 通用的BNC接口 |
|
电流探头 | TCP2020 |
很大RMS: 20 A 很大脉冲电流: 100A 很小电流分辨率: 10mA 带宽: DC to≥50 MHz 通用的BNC接口 |
|
文章来源于Tektonix泰克,深圳银飞公司有售MSO24 2-BW-200数字示波器
