Raytech特种变压器变比测试仪T-REX

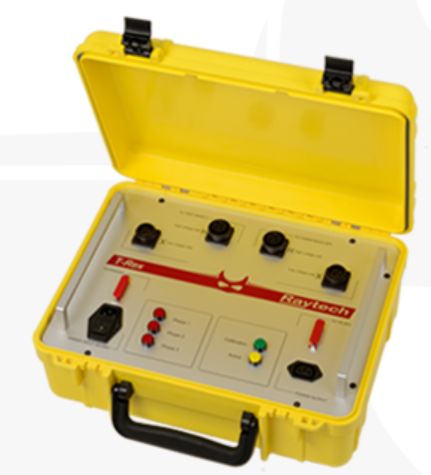

T-Rex装在一个单独的黄色外壳内,可完整连接到 Raytech TR-Spy、TR-Mark II 或 TR-Mark III 三相变压器比率计。Raytech三相电压系统选件T-Rex是Raytech设计的三相变压器变比测试装置的可选系统附件(即TR-MARK III)。T-Rex旨在使工程师和测试技术人员能够在施加三相电压的同时测试变压器绕组的相位关系和实际电压比。
该系统(与三相Raytech匝数比率计相连)精确测量变压器相的变比和角度关系,同时施加到所有三相的电压,这是一种“实际条件”测量,可以更好地理解变压器如何连接到三相系统。

T-Rex特别适用于变压器测试

1、 30°以上的多种相位关系
2、 Zig Zag绕组
3、 未连接中性点的变压器
4、 怀疑核心层压板破损,损坏或缺失
Raytech TR-Spy,TR-MARK II



特种变压器变比测试仪T-REX性能特点

1、输出纯三相正弦波
2、由TR-MARK II和TR-MARK III完全遥控
3、自动选择测试电压频率
4、测量30°倍数以外的相位关系
5、测量相移变压器
6、测量电源整流变压器
7、市场上独特的系统
8、极其坚固(可承受1米的跌落测试)
9、三年标准保修

输出参数
1、 电压:3x24VAC
2、 电压精度* :±0.08%
3、 相位精度* :0.08°
4、 电流:0.....200mA
5、 变比范围:0.8...4000

型号:T-Rex
尺寸大小:L: 470 mm (18.5”) W: 371 mm (14.6”) H: 190 mm (7.5”)
重量:7.8 kg (17.2 lbs.)
输出功率:100 to 250 VAC, 50 / 60 Hz, automatic ranging
测试电压:3 phase 24 VAC 50 / 60 Hz auto selecting
前面板:sealed, anodized
工作环境温度:-10ºC to +60° C
环境存储温度范围:-20°C to +70°C
