功率分析仪PSI过程信号接口——技术规格及快速模拟量输入介绍

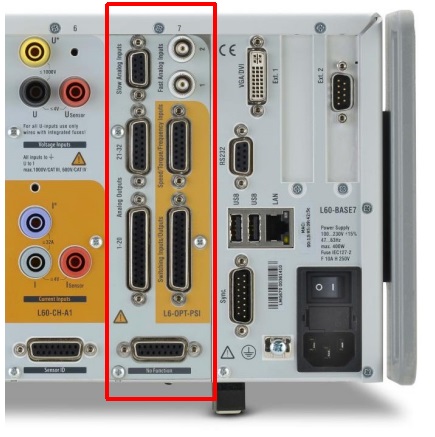

LMG600-PSI高精度功率分析仪-过程信号接口

本篇文章分享目的是给LMG用户一个快速和方便的介绍LMG600系列功率分析仪的PSI（过程信号接口）。它描述了PSI的规格参数、功能和相关设置。“入门指南”只是一个简短的参考，更详细的信息请参考LMG600的使用说明书。

⏭ 测量高速动态变化的模拟量信号，快速模拟量输入端口采样率150 kS/s

⏭ 测量扭矩和转速，同时支持模拟量和数字量

⏭ 直接计算电机的机械功率

⏭ 将测量值转换成对应的模拟量信号进行输出

⏭ 数字量输入可设置低通滤波，以滤除可能的干扰信号

⏭ 对模拟量和频率量信号进行高精度、高带宽测量

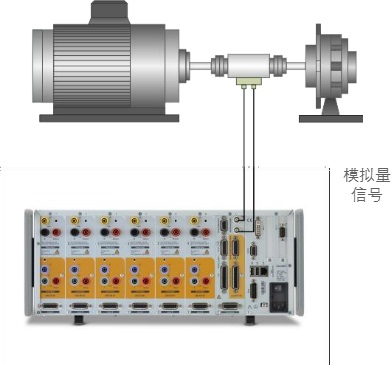

⏭ 2 路高采样的模拟量输入端口150 kS/s

⏭ 通过2个BNC接口输入信号

⏭ 与其它端口隔离

⏭ 16 Bit 分辨率

⏭ ±(0.05 % *读数 + 0.05 % *量程)

⏭ 幅值范围± 20V，带宽14.5 kHz

☞ 完美适用于快速动态变化信号的抓取，如电机的扭矩和转速等



LMG671系列功率分析仪独有双路径架构，可实现扭矩相关的基波和全频谱的精确分析同时进行，很新的LMG671系列可实现7个通道，3种精度互相搭配，为客户实现超高的性价比和可升级性能。

⏭ A 模块： DC, 0.05Hz-10MHz ，采样率1.2MSa/s 电压电流基本精度：±（读数的0.01%+量程峰值的0.02%） 基本功率精度：±（读数的0.015%+量程峰值的0.01%）

强大 · 方便 · 灵活 | 模块化，很大7个功率测量通道



⏭ B 模块： DC, 0.05Hz-500kHz ，采样率151kSa/s

电压电流基本精度：±（读数的0.03%+量程峰值的0.03%）

基本功率精度：±（读数的0.05%+量程峰值的0.02%）



⏭ C 模块： DC, 0.05Hz-10kHz ，采样率151kSa/s

电压电流基本精度：±（读数的0.02%+量程峰值的0.02%）

基本功率精度：±（读数的0.03%+量程峰值的0.01%）

LMG671

LMG671系列功率分析仪相比国际同类产品具有如下独有优势：

✅高精度，双路径，CAN通信，可实现滤波频率30Hz---14KHz无极调节；

✅高安全等级少有同时满足CATIV600V和CATIII1000V标准的功率分析仪；

✅可实现连续录波功能，提供很高1.2M/s的录波速度，记录原始数据，供后期进行分析；

✅测量精度不受功率因数影响，当0 ≦ ∣ λ ∣ ≦1时功率精度都是±(读数的0.015%+量程的0.01%)；

✅LMG系列多出250V，400V两个测量量程，更容易用于各种测试场合。
