深圳银飞介绍电气安规核心测试项目
电气安规核心测试项目介绍
电气安规核心测试项目
一、保护导体接地连续性电阻
二、绝缘电阻测试
三、耐压测试
四、泄露电流测试

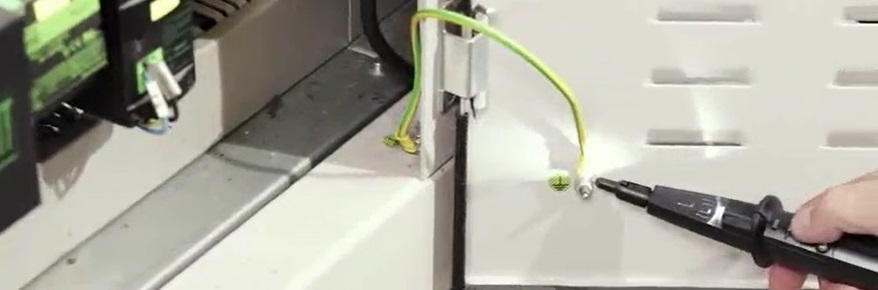

保护导体接地连续性电阻 / RPE
✅ 中文名称:接地电阻/阻抗、接地连接电阻、保护接地阻抗
✅ 英文名称:Protective Conductor Resistance(RPE)/ Ground Bond(GB)/ Earth Bond / Earth Continuity
✅ 定义:被测装置的安全接地系统中,必须要保证电气产品的接地部分通过接地导体牢靠地连接到接地点。同样也要确认电气装置的底座和其它容易接触到的导电部分牢固地连接到安全接地点。RPE就是这些接地点之间的电阻值。
✅ 测试目的:确保产品因基本绝缘失效后,保护接地能有效并可靠的将危险电压导至大地,不至于对人体产生危害。-接地电阻绝缘耐压测试仪

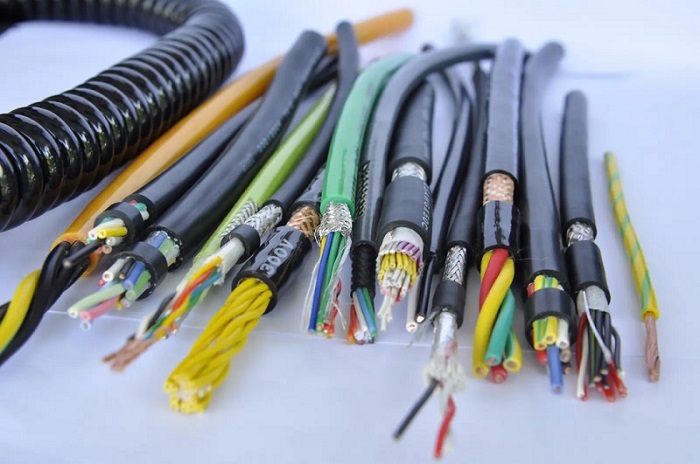

绝缘电阻测试 / RINS
✅ 英文名称:Insulation Resistance(IR / RINS)/ Isolation Resistance (RISO )/ Megohm / Megger Testing
✅ 定义:绝缘物在规定条件下的直流电阻。加直流电压于电介质,经过一定时间极化过程结束后,流过电介质的泄漏电流对应的电阻称绝缘电阻。
✅ 测试目的:绝缘电阻是对电气设备的安全性的一个衡量指标,是电气设备和电气线路很基本的绝缘指标。通过测量电气设备绝缘电阻值的大小常能反应绝缘情况,能有效地发现设备局部或整体受潮和脏污,以及绝缘击穿和严重过热老化等缺陷。-接地电阻绝缘耐压测试仪
交流/直流耐压测试
✅ 中文名称:介电强度测试、高压测试、高电压介电测试
✅ 英文名称:AC/DC Dielectric Strength Test / High-Voltage Test (HV)/ Dielectric Withstand Voltage Test(ACW / DCW)/ AC Flash Test / Hipot Test
✅ 定义:加直流/交流高压于电介质,通过测试泄露电流或者观察击穿,来评估电气设备承受过电压的能力。直流电压下绝缘基本上不产生介质损失,因此对绝缘的破坏性小。交流耐压从介质损失的热击穿观点出发,可以有效地发现局部游离性缺陷及绝缘老化的弱点,但是,交流耐压对绝缘的破坏性比直流大。
✅ 测试目的:耐压测试是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。-泄露电流测试设备

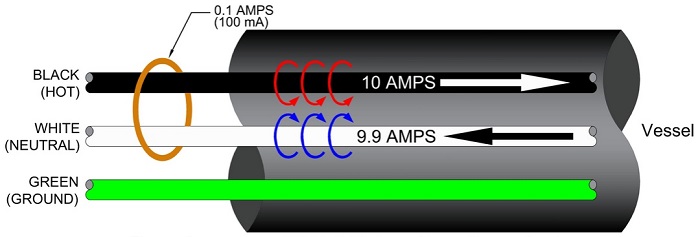

泄露电流测试
✅ 中文名称:泄露测试、接触电流测试
✅ 英文名称:Leakage Current(LC) / Touch Current
✅ 定义:对于电器的测试,泄漏电流是指在没有故障施加电压的情况下,电气中带相互绝缘的金属零件之间,或带电零件与接地零件之间,通过其周围介质或绝缘表面所形成的电流称为泄漏电流。
