Megger OTS系列绝缘油耐压测试仪更新全球发布
Megger OTS系列绝缘油耐压测试仪产品更新全球发布——本次有九个关键功能做出了升级,更好地服务中国客户:
1、新增并更新通用测试标准
2、内置中文显示和拼音中文文本输入
3、全新标准配置为您解决繁琐选配问题
** IEC 60156 建议对要测试的每种类型的流体使用单独的测试容器
*** 面向未来的重要功能
4、新增IEC60156-2018
5、新增IEC60156-2018 粘度油应用
6、新增IEC60156-2018 附录 A
7、新增IEC60156-2018 附录 A (V)粘度油应用
8、新增GBT 507-2002 - 中国标准
9、新增耐受性测试
通常,在整个精度范围内,防碎测试容器易于清洁并提供可重复的结果,无论是在现场使用还是在实验室中锁定精密电极间隙设置调节轮。全系列Megger OTS满足所有用户需求,易于调整 – 锁定电极间隙,快速精密击穿检测,超快的高压开关关闭时间。适用于矿物油、酯油和硅油。Megger的自动油测试装置系列可对矿物,酯类和有机硅绝缘液体进行精确的击穿和耐压测试。
Oil Test Sets全自动绝缘油电击穿测试油试装置,透明的屏蔽盖和大型测试室便于检修测试容器,使用户能够查看测试室内发生的情况。为了方便自动操作,世界上所有当前的测试标准都预装在仪器中,但是如果修改新的测试标准或现有标准,则可以根据新要求配置3个自定义测试。这使得测试能够在Megger更新测试过程文件时继续覆盖较短的时间段。然后,用户下载新的更新文件,并通过USB记忆棒/闪存驱动器安装到测试仪器中。测试结果由序列号或资产 ID 标识,并带有时间和日期戳。Megger 资产和数据管理软件 PowerDB Lite 捆绑在一起,无需额外费用,为下载和打印结果提供了出色的工具。

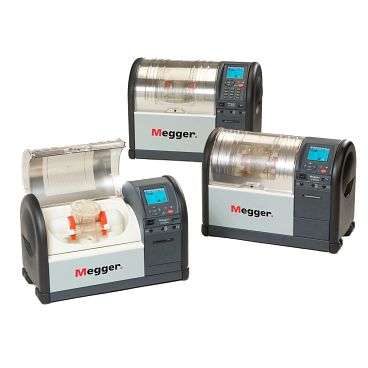

低顶规格PB型号和OTS自动对焦范围
OTS PB 和 OTS 自动对焦范围OTS PB 和 OTS 自动对焦范围
PB型号产品和自动对焦范围
很新国际电工标准
IEC60156-2018 / IEC60156-2018 V 用于粘性油
IEC60156-2018 附录 A » IEC60156-2018 粘性油附件 A (V)
OTS 配置器已删除 – 范围已合并
AF 12 变种
PB 8 变体
重量轻 16.8 千克 – OTS PB 范围 60 千伏 / 80 千伏
便携式实验室仪器 (OTS AF) 范围从 60kV到100kV
一次性印刷电路板型号

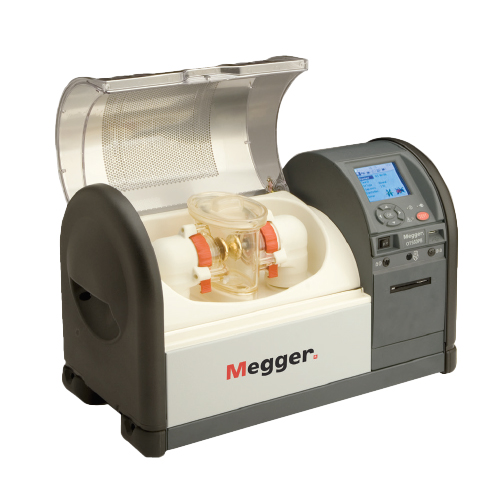

OTS PB型号有OTS60PB和OTS80PB
这些 60 kV 和 80 kV 油测试装置体积小,是市场上很轻的,重量范围从 16.8 kg到20.8 kg 不等,具体取决于型号配置。运输箱和手提袋是可选配件。手提袋包含用于电极附件包、引线、快速用户指南、纸卷等的袋子,这些装置由电源供电和电池供电,可在便携式应用中提供额外的灵活性。所有印刷电路板都装有镍氢电池。并标配内部 12 V 直流充电器和车辆适配器电缆。
OTS AF型号有OTS60AF、OTS80AF、OTS100AF
这些 60 kV、80 kV 和 100 kV 型号具有更大的测试室,更易于检修和清洁,在实验室环境中特别有用。它们配有一个12键字母数字键盘,便于输入测试ID,文件名,注释等。字母字符是通过重复按某个键来输入的。AF型号还能够使用USB条形码阅读器扫描油样条形码标签,非常适合更好地集成到实验室中。
内置打印机提供结果的硬拷贝。基于墨水的打印输出可确保在所有温度下的耐用性。USB闪存驱动器可轻松传输测试结果,外部USB打印机和AF型号上的条形码扫描仪。用户安全至关重要,Megger设计了独立的双冗余高压截止电路来确保安全。在测试期间,操作员可以通过按下键盘上的任何按钮来终止,这将立即消除高压并中止测试。透明盖子在腔室内提供了充足的视野,但被一个与仪器接地有多个链接的屏幕旋转和电气屏蔽。
油品质量的监控和维护对于确保充油电气设备的可靠运行至关重要。许多国家已经制定了业务守则,其中包括几种不同类型的绝缘油测试。油品质量的基本测试之一是击穿电压测试,它是衡量油品承受电应力能力的指标。低击穿电压可以指示存在污染物,例如水或导电颗粒。除了击穿试验外,耐压试验是衡量油品承受恒定电应力的能力的指标。未能做到这一点也表明存在污染物。
内置打印机提供结果的硬拷贝。基于墨水的打印输出可确保在所有温度下的耐用性。USB闪存驱动器可轻松传输测试结果,外部USB打印机和AF型号上的条形码扫描仪。用户安全至关重要,Megger设计了独立的双冗余高压截止电路来确保安全。在测试期间,操作员可以通过按下键盘上的任何按钮来终止,这将立即消除高压并中止测试。透明盖子在腔室内提供了充足的视野,但被一个与仪器接地有多个链接的屏幕旋转和电气屏蔽。
油品质量的监控和维护对于确保充油电气设备的可靠运行至关重要。许多国家已经制定了业务守则,其中包括几种不同类型的绝缘油测试。油品质量的基本测试之一是击穿电压测试,它是衡量油品承受电应力能力的指标。低击穿电压可以指示存在污染物,例如水或导电颗粒。除了击穿试验外,耐压试验是衡量油品承受恒定电应力的能力的指标。未能做到这一点也表明存在污染物。
应注意确保对油进行取样的过程和随后的测试不会以任何方式将其与异物污染。油试之间的清洁容器应与下一个样品一起冲洗,切勿用纤维材料清洁。确保准确读数设置间隙仔细和锁定调节轮。
OTS PB 和 OTS 自动对焦范围 全自动绝缘油介质击穿测试
* 可选项目** IEC 60156 建议对要测试的每种类型的流体使用单独的测试容器
*** 面向未来的重要功能
标准项目 | OTS60PB | OTS80PB | OTS60AF | OTS80AF | OTS100AF | |
Internal printer | 有 | 有 | 有 | 有 | 有 | |
NiMH battery | 有 | 有 | 无 | 无 | 元 | |
Power cord | 有 | 有 | 有 | 有 | 有 | |
Full electrode set - IEC and ASTM | 有 | 有 | 有 | 有 | 有 | |
OTS系列差异化特性 | ||||||
Max test voltage |
60 kV | 有 | 无 | 有 | 无 | 无 |
80 kV | 无 | 有 | 无 | 有 | 无 | |
100 kV | 无 | 无 | 无 | 无 | 有 | |
Power Supply | Mains and NiMH battery operation | 有 | 有 | 无 | 无 | 无 |
Mains only operation | 无 | 无 | 有 | 有 | 有 | |
Data management |
Internal test result memory | 有 | 有 | 有 | 有 | 有 |
Download results to USB stick | 有 | 有 | 有 | 有 | 有 | |
Barcode scanning capability | 无 | 无 | 有 | 有 | 有 | |
Keypad for easy asset ID and memo entry | 无 | 无 | 有 | 有 | 有 | |
Ruggedness |
Tough display and chamber lid | 有 | 有 | 有 | 有 | 有 |
Low cost shatter proof test vessel | 有 | 有 | 有 | 有 | 有 | |
Large corner protecting rubber feet | 有 | 有 | 有 | 有 | 有 | |
Rugged non-flex construction | 有 | 有 | 有 | 有 | 有 | |
Transport |
Transport case | 有* | 有* | 无 | 无 | 无 |
Protective carry case | 有* | 有* | 无 | 无 | 无 | |
Light weight (<20.8 kg) one man carry | 有 | 有 | 无 | 无 | 无 | |
Operating costs |
Low cost test vessel (Vessel of each oil **) | 有 | 有 | 有 | 有 | 有 |
Annual full calibration | 有 | 有 | 有 | 有 | 有 | |
Test standards |
Fast favourite list selection | 有 | 有 | 有 | 有 | 有 |
Fully automatic test sequence | 有 | 有 | 有 | 有 | 有 | |
Test standards update via USB device *** | 有 | 有 | 有 | 有 | 有 | |
Custom tests | 有 | 有 | 有 | 有 | 有 | |
Cleanliness |
Easy pour / clean vessel design | 有 | 有 | 有 | 有 | 有 |
Large test chamber (easy access) | 无 | 无 | 有 | 有 | 有 | |
Test chamber spilt oil drain | 有 | 有 | 有 | 有 | 有 | |
Accuracy |
Continuous oil temperature measurement | 有 | 有 | 有 | 有 | 有 |
Lockable thumb wheel adjustable electrode gap | 有 | 有 | 有 | 有 | 有 | |
Voltage output verification unit available | 有 | 有 | 有 | 有 | 有 |
