位置反馈系统的电位计被KINAX WT707坚固型的角位置变送器取代。待测装置的角偏转α借助机械耦合传递到差动屏电容器的转子R。然后将其转换为与角度成比例的电容变化。转子位置的所有变化都会导致微处理器输入端电容的变化。这将转换为与测量值成比例的直流电流信号。KINAX旋转编码器基于电容式技术 KINAX WT707是旋转角度测量传感器，采用坚固的设计，可编程，获得Ex/NEx等防爆认证。

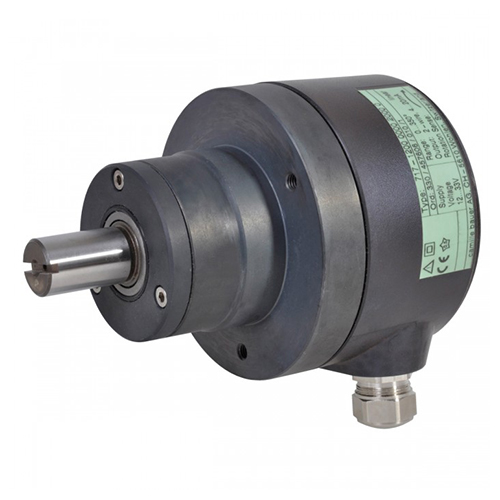

KINAX WT 717将轴的角度位置转换为与角度位置成比例的负载无关的直流信号。该装置无接触。坚固的外壳使该装置成为机器、造船、运输、车辆制造和化工行业的理想设备。



WT717带有非接触式电容传感系统的测量变送器，用于获取轴的角位置。下面我们讲讲KINAX角位变送器在水位控制的应用。

加州利弗赛德的马修斯湖是一条距科罗拉多河270英里的渡槽终点站，也是南加州大都会水区MWD的主要水库。马修斯湖的水被转移到低于海平面约110英尺的分配水库。两个巨大的给水管将水带到几英里外的处理厂。部分湖水被送入水力发电机，其余部分（取决于所需的水量）由分配水库中的十个能量耗散阀控制。流经分布水库的水流非常强劲，如果不控制水流，水库将在几分钟内干涸。能量耗散阀在距离马修斯湖约30英里的控制室中操作。自动过程控制APC需要精确的反馈。

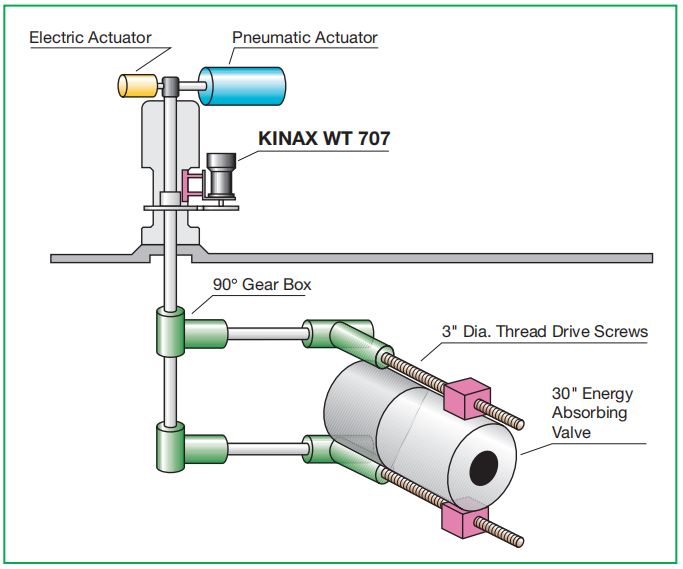

KINAX角位变送器取代了电位计。很初安装的位置反馈系统配备了一个带有非常复杂的齿轮传动的电位计。同样实现了百分之五到百分之七的整体准确度。由于振动，电位计的使用寿命非常短，并导致成本不断增加。MWD的新控制系统需要更准确的信息。因此，位置反馈系统的电位计被KINAX WT717/707坚固型的角位置变送器取代-齿轮传动比为600:1，间隙很小。变送器通过钢链连接到耗散阀的驱动轴，只允许很小的传输误差。新安排的主要任务是在阀门位置的精准和可重复测量方法与简单的设施设计之间找到折衷方案。这是通过链传动实现的，其中齿轮压在阀门控制轴上。

角位变送器产品优势
测量范围、旋转感、特性、切换点和其他使用PC/Simpli fies项目规划和工程设计编程的附加功能，交付时间短，库存低

Measured variable	Measuring range limits
Angular position	Programmable between 0 … 10 and 0 … 50 or 0 … 50 and 0 … 350   °

●经过验证的安全电容传感器技术

●压铸铝外壳的坚固设计

●符合IEC 62-2-6和IEC 62-2-27 的高耐振动和冲击性能

●输出DC mA信号，用于直接PLC连接，SCADA过程控制系统

●输出信号可自由编程WT717

●高电磁兼容性（EMC）

●ATEX防爆EEx ia IIC T6可安装在危险区域内（见“表3：防爆数据”）
