FLIR GF77a非制冷型自动泄漏检测热像仪提供气体泄漏可视化连续监测解决方案

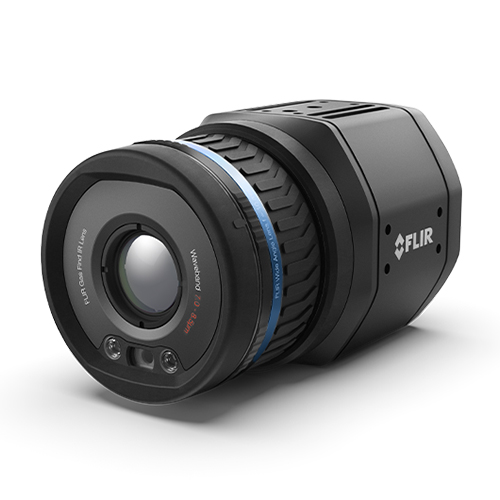

FLIR GF77a非制冷型自动泄漏检测热像仪提供气体泄漏可视化连续监测解决方案。FLIR GF77a是FLIR推出的首款非制冷型自动泄漏检测热像仪，专门针对甲烷气体可视化而设计。这款经济实惠的固定式热像仪解决方案为上游和中游气体处理者、生产者或经营者提供持续监控潜在危险、难以察觉的甲烷泄漏所需的功能。FLIR GF77a外形小巧且重量轻盈，搭载FLIR技术，如高灵敏度模式（HSM），以增强气体可视化效果。GF77a有助于油气公司维护贵重资本设备，避免产品损伤，符合减排标准，确保操作规程更安全。
经济实惠的固定式OGI解决方案
经济实惠的固定式OGI解决方案
为持续监控应用提供行业领先的功能，包括高灵敏度模式、远距离电动调焦和便于第三方集成的开放式架构。光学气体（OGI）热像仪利用光谱波长过滤和斯特林冷却器冷温过滤技术可视化甲烷（CH4）、六氟化硫（SF6）、二氧化碳（CO2）等气体和制冷剂的红外吸收。FLIR制造数款热像仪型号，每款型号配备一个与其旨在可视化的气体的光谱吸收量相匹配的滤光片。
凭借OGI技术，石油和天然气行业有能力建立更安全、更高效的“智能型LDAR”（泄漏检测和维修）计划，让检查人员能更快速地检测瞬时排放和泄漏，立即查明泄漏源并实施修复，从而降低工业排放，更符合法律规定。此外，光学气体成像节省成本，不仅在于效率提高，更重要的是提高了公司人员和资产安全。
对天然气和其他工业气体进行光学成像
凭借OGI技术，石油和天然气行业有能力建立更安全、更高效的“智能型LDAR”（泄漏检测和维修）计划，让检查人员能更快速地检测瞬时排放和泄漏，立即查明泄漏源并实施修复，从而降低工业排放，更符合法律规定。此外，光学气体成像节省成本，不仅在于效率提高，更重要的是提高了公司人员和资产安全。
对天然气和其他工业气体进行光学成像
通过光谱筛选的方式检测甲烷气体，提高工人安全性，更少的到场检查即可识别泄漏位置
首屈一指的连续性监测能力
FLIR GF77a非制冷型自动泄漏检测热像仪兼容RTSP、GigE和ONVIF协议，连接灵活，可满足众多工业通信需求，连接至网络可实现连续泄漏监测
气体泄漏可视化连续监测解决方案
技术参数
数字输入/输出连接器类型：M12 阳 12针 A-coded（与外部电源共用）
数字输入：2×光隔离，Vin（低）= 0 - 1.5 V，Vin（高）= 3-25V
数字输出用途：•以编程方式设置 •故障（NC）
数字输出：3×光隔离，0–48 VDC，很大350 mA（降额至60.下200 mA固态光继电器，1×专用作故障输出（NC）
编码：视频流 - RTSP协议：H.264 / MPEG4 / MJPEG；GVSP：未压缩 辐射视频流 – RTSP协议：压缩JPEG-LS，FLIR辐射测量；GVSP：未压缩，信号线性，温度线性，FLIR辐射测量
WiFi：选配功能；Wi-Fi标准– IEEE802.11a/b/g/n
图像频率：30 Hz
Thermal Resolution [NETD]：30°C下，<25 mk
精度：环境温度为15℃至35℃，目标温度高于0℃时，精度为±5℃
通讯与数据存储
Connection Type：Wi-Fi：端对端（ad hoc）或基础设施（网络）
Serial Communication：方位与俯仰云台控制：RS232和RS485独有
WiFi：选配功能；Wi-Fi标准– IEEE802.11a/b/g/n
编码：视频流 - RTSP协议：H.264 / MPEG4 / MJPEG；GVSP：未压缩 辐射视频流 – RTSP协议：压缩JPEG-LS，FLIR辐射测量；GVSP：未压缩，信号线性，温度线性，FLIR辐射测量
单播：RTSP协议，GVSP（GigE Vision）协议
连接器：方位与俯仰云台控制：M8 A-coded，阳；Wi-Fi：阴RP-SMA（方位/俯仰云台和Wi-Fi是可选功能）
数字输出：3×光隔离，0–48 VDC，很大350 mA（降额至60.下200 mA固态光继电器，1×专用作故障输出（NC）
数字输出用途：•以编程方式设置 •故障（NC）
数字输入：2×光隔离，Vin（低）= 0 - 1.5 V，Vin（高）= 3-25V
数字输入/输出连接器类型：M12 阳 12针 A-coded（与外部电源共用）
以太网电源：以太网供电，PoE IEEE 802.3af class 3供电标准
以太网连接器类型：M12 X-coded 8针式接头，阴
以太网通信：GigE Vision版本兼容1.2 Client API GenICam，TCP/IP套接字 FLIR专有
以太网图像流：支持
以太网协议：IEEE 1588，ONVIF-S，SNMP，TCP，UDP，SNTP，RTSP，RTP，HTTP，ICMP，IGMP，sftp（服务器），FTP（客户端） SMTP，DHCP，MDNS（Bonjour），uPnP
组播：RTSP协议，GVSP（GigE Vision）协议
成像与光学
FLIR Screen-EST Mode：No
Gas Sensitivity [NECL]：CH4（<100 ppm × m），N2O（<75 ppm × m），C3H8（<400 ppm × m）；ΔT = 10°C，距离 = 1 m
Thermal Resolution [NETD]：30°C下，<25 mk
Visual Focus and FOV：固定式，对角67.2°
波长范围：7 – 8.5 µm
叠加：图像源0：RTSP协议：启用，不启用；GVSP（GigE Vision）协议，启用，不启用
对比增强：FSX®，RTSP和GVSP视频流的直方图均衡化（仅红外），图像源0
红外分辨率：320×240（76,800）像素
焦距：25°镜头：18 mm 6°镜头：74 mm
焦平面阵列(FPA)-波长范围：非制冷型微测辐射热计/7–8.5 µm
可见光分辨率：2592×1944像素
空间分辨率（IFOV）：1.4 mrad/像素
视场角（FOV）：25°镜头：25° × 19° 6°镜头：6.4°× 4.9°
视频灯：内置LED灯
探测器类型：非制冷型微测辐射热计
探测器像素间距：25 µm
调焦：单次对比，电动，手动
图像频率：30 Hz
很小焦距：25°镜头0.3 m；6°镜头5 m
测量与分析
Correction Options：Atmospheric, optics transmission, emissivity, reflected apparent temperature, external optics/window
测量校正：全局目标参数
测温范围：-20℃至70℃
精度：环境温度为15℃至35℃，目标温度高于0℃时，精度为±5℃
常规
尺寸[长×宽×高]：123×77×77 mm
方位/俯仰云台：选配功能；控制标准– Pelco D
重量：0.82 kg
环境与认证
封装：IP 54（IEC 60529） 带配件可达到IP66
电源
General：PoE或外部供电
功耗：24 V DC标准值下6.8 W 48 V DC标准值下7.0 W 48 V PoE标准值下7.3 W
外部电压：容许范围 18-56 VDC，很大8 W
网络接口：支持
为了发挥OGI设备的作用，用户应该考虑下列十点建议：
1、了解应用场景和需求。
不同的气体泄漏需要不同的热像仪检测。换言之：一台热像仪可能无法看到所有的气体，所以检测者必须清楚要检测的是什么气体。例如，VOC/碳氢化合物光学气体热像仪无法看到六氟化硫，一氧化碳光学气体热像仪无法看到制冷剂。
2、考虑环境因素。
光学气体成像是否成功取决于环境条件。背景能量差越大，热像仪就更容易将气体泄漏可视化并精准定位泄漏点。主动式光学气体成像（使用激光型逆散射法）依靠的是背景的反射面。当检测高空化合物和指向天空时，这个问题尤其突出。另外还需要将雨和强风考虑在内。下雨会加大检测的难度，而事实上风有助于气体的可视化，因为它会促使气体运动。
3、谨记：光学气体成像是定性检测，而非定量检测。
因为环境变量、背景能量差及能量变化的原因，OGI红外热像仪无法检测出气体的泄漏量或气体的类型。
该基本规则的例外情形是将OGI红外热像仪与伴生技术（FLIR QL320）相结合。该产品（如QL320）与FLIR GF320，FLIR GFx320和FLIR GF620相配合，可测量大多数碳氢化合物的质漏率（lb/h或g/h）或体积泄漏率（cc/min或L/min）
4、发挥光学气体热像仪的全部功能。
掌握光学气体成像热像仪的每一项功能如何工作，如自动GPS标记或图像增强功能，并利用这些功能。有时即使使用光学气体热像仪，也很难发现低浓度气体。高灵敏模式（HSM）可增强图像，即使低浓度气体也能检测到。注释功能（如GPS标记）对于确保员工对正确的资产进行修复至关重要。
5、正确地测量温度。
许多光学气体热像仪为温度校准型，使其成为两用系统。它们适合用于工业维护检测，因为它们可以测量和记录现场温度，并将数据保存为JPEG或视频。可以使用这些热像仪在高低压电气设备或机械设备中检测热点或电气问题，或在管道、锅炉等处寻找隔热故障。
光学气体热像仪的热成像功能也有助于提高气体云与背景场景之间的视觉对比度。不同于其它热成像应用，检测对象（气体）没有视觉表示。只有在气体云和背景之间渲染辐射对比，才能看到气体云。云本身几乎不反射任何辐射。要让气体云可见的关键是提高气体云和背景之间的温差（∆T）。
6、充分发挥热像仪功能确保安全。
气体成像用红外热像仪是一种快速非接触式测量仪器，可对危险区域或难以进入区域进行泄漏检测。其灵敏度高，足以从数米之外检测到少量泄漏，从数百米之外探测到大量泄漏。许多气体成像用红外热像仪提供视觉增强功能（如HSM），可改善细微或低浓度泄漏检测。
因为光学气体成像使用户可从安全距离处检测气体泄漏，可以充分保护自己。首先，在主工作区域之外初步扫描，确定是否存在任何大型气体泄漏。然后，逐步靠近，进行更多定向扫描。务必穿戴正确的安全保护装置，在附带的包装盒内保存和运输光学气体热像仪。还有，热像仪的定期维护可确保其本身不会成为安全隐患。
7、持证上岗。
总体来说，OGI热像仪并未获得1区(Zone 1)场所ATEX认证。因此，用户在1区(Zone 1)场所使用OGI热像仪时需要申请“动火作业许可证”或按照“工作方案许可证”的要求。
8、跟踪您的投资回报率。
多数情况下，OGI热像仪的成本在初次探测调查时就已收回。调查表明光学气体热像仪一般比传统泄漏检测技术快9倍，而且可以帮助检测嗅探器可能遗漏的泄漏。
此外，光学气体成像是一种非接触式方法，可在不间断工作情况下进行，因而公司不会因为停机而损失收益。而且，早期发现泄漏并快速修复，公司可避免罚款，保留可赢利出售的气体。
9、认真考虑未来的工业排放法规。
逃逸性气体排放导致全球变暖，给工作人员和排放此类气体设施附近的居民造成致命的风险。FLIR光学气体热像仪可检测出几十种挥发性有机化合物，如苯，因此有利于建设更加健康的环境，同时使公司能够符合现有工业排放法规。这些法规并非一成不变：政府监管机构，如美国环境保护署或欧盟工业排放指令，总是会对逃逸排放采取更严格的规定。拥有符合这些法规的合适工具有助于您的公司在竞争中一马当先。
10、参加适当的培训
向经验丰富、资质合格的OGI使用者学习，发挥热像仪的作用。您可以参加优秀机构，如红外培训中心，提供的培训课程。
ITC红外培训中心为期3天的光学气体成像认证课程覆盖FLIR GF系列热像仪的设置和操作，这些热像仪可以检测的气体种类，以及环境条件如何影响气体泄漏检测。培训包括教室授课和实验室练习，修完培训课程后将获得2.0 IACET继续教育学分（CEU）。

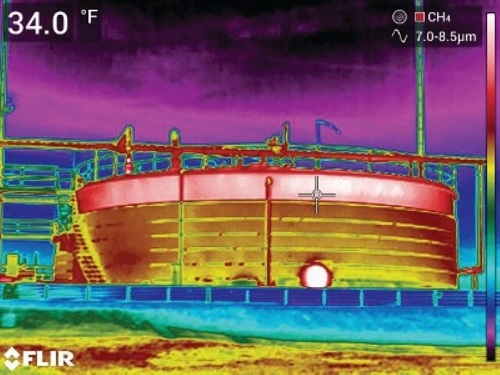

从上图效果来看，光学气体热像仪GF77可以检测储罐是否漏气，用户可从安全距离测量储罐中的产品液位。

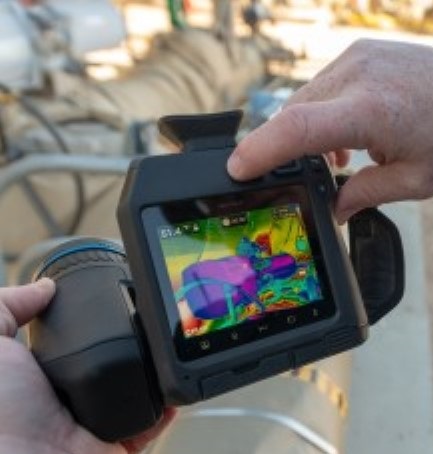

FLIR GF77热像仪使操作员和检查员能在关键设施中，开展更高级别的安全检查和泄漏检测工作。
这些好处不仅限于上下游石油和天然气设施。随着优质设备价格的下降，新的行业也能将OGI作为工具，提升环保水平和安全水平。在天然气企业以外，天然气发电厂可以利用OGI技术，保障员工和运营的安全，杜绝泄漏隐患。针对此目的，公用事业企业已经开始购置OGI热像仪，而不仅仅是利用该技术满足合规需求。同样，可再生能源企业可以运用OGI监测气体，查找泄漏位置，完善安全文化。
文章来源于FLIR 菲力尔
