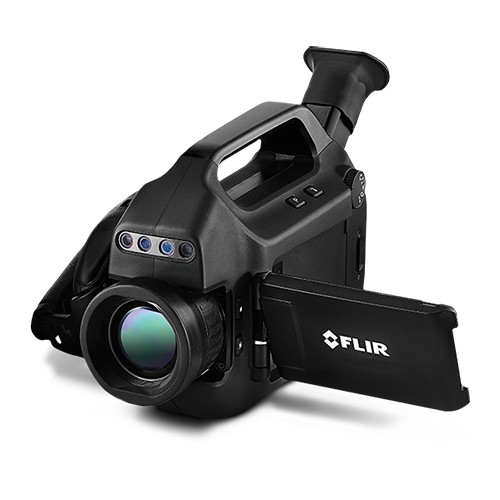

FLIR GF620检测甲烷和其他挥发性有机化合物手持式红外热像仪
FLIR GF620检测甲烷和其他挥发性有机化合物手持式红外热像仪。光学气体成像红外热像仪FLIR GF620是24°的固定镜头。
FLIR GF620是FLIR推出的首款高分辨率、手持式红外热像仪，用于检测甲烷和其他挥发性有机化合物。凭借GF620突破性的640×480像素分辨率的红外探测器，检测人员能检查数千个部件并能从更远的距离安全地进行扫描以发现气体泄漏现象。这款热像仪也是首款提供量化模式（Q模式）的FLIR光学气体成像红外热像仪，用于简化可选QL320气体量化系统的设置。
FLIR 光学气体成像 (OGI) 热像仪是一种高度专业化的热像仪，经过光谱过滤可以实现特定气体排放的可视化。虽然 FLIR OGI 热像仪极其敏感，可以检测距离数百米外的气体泄漏，但有时特别轻微或距离很远的泄漏需要采用额外的技术来实现可视化。借助一种称为高灵敏度模式 (HSM) 的功能，操作员可以发现极其轻微的泄漏。
增强气体泄漏检测
高灵敏度模式是一种能够提高红外热像仪热灵敏度的图像相减视频处理专利技术。HSM 功能可从后续帧的视频流帧中减去一定百分比的单像素信号。这就增强了帧之间的差异，使泄露在生成的图像中更明显。
借助 HSM 功能，用户可以控制对视频流施加的补偿量，从而控制热灵敏度的增强程度。例如，在下面的视频中，当热像仪切换到 HSM 时，从洗手液散发出的蒸汽会变得明显得多：含有乙醇的洗手液会释放可见的蒸气，从而可通过 FLIR GF320 气体检测热像仪实现可视化。
当然，热像仪操作员要寻找的气体泄漏源往往比视频中显示的要远得多，这可能是因为距离更近不太实际，或者因出现危险情况而无法靠近泄漏源。与其他众多检测工具不同，OGI 红外热像仪能够在安全距离外观察不安全的状况。与“普通”的红外模式相比，HSM 可以让用户在更远的距离外观察到更轻微的泄漏：
更安全、更高效地检测：由于视场角内的像素增加了4倍，使用与早期型号相同的光学组件并在相同的距离进行检测也能查找到极细微的气体泄漏现象。
灵敏度高，足以检测微量泄漏：测量温度高达100°C，精度为±1°C，因此您能确保较佳对比度，或采用高灵敏度模式（HSM）改善检测。
保护环境，挽回收入：采用Q模式和可选的QL320系统精确定位排放源并量化损失，减少排放并避免监管罚款。
FLIR GF620技术参数
红外分辨率 640×480像素
探测器像素间距 15 µm
热灵敏度（NETD） 30°C时＜20 mK
精度 ±1°C（温度介于0-100°C之间）或者读数的±2%（温度＞100°C）
波长范围 3.2–3.4µm
符合危险场所认证 不适用
成像与光学
波长范围 3.2–3.4µm
传感器制冷 斯特林微制冷器（FLIR MC-3）
动态范围 14位
非辐射红外视频 以MPEG4格式（每个片段很长60分钟）记录至存储卡
辐射红外视频 15 Hz下直接记录至存储卡
红外分辨率 640×480像素
焦距 23 mm
可见光视频 以MPEG4格式（每个片段很长25分钟）记录至存储卡
可见光图像 3.2 MP，从集成的可见光相机 可自动与对应的非辐射红外视频相关联
取景器 支持
热灵敏度（NETD） 30°C时＜20 mK
热像仪光圈数 f/1.59
视场角（FOV） 24°× 18°
视频流 使用USB线缆将辐射红外图像传输至PC。非辐射红外视频流：RTP/MPEG4
数字变焦 1–8倍连续数字变焦
探测器类型 FLIR锑化铟（InSb）探测器
探测器像素间距 15 µm
调焦 手动
调色板 铁红色、灰色、彩虹色、极光色、熔岩色、高对比彩虹色
图像分析 10个点测温，5个输入框（包括很大值/很小值/平均值），线温分布图，温差，发射率与测量校正
图像模式 红外图像，可见光图像，高灵敏度模式（HSM）
帧频[全窗口] 60 Hz
自动图像调节 连续/手动，线性，直方图
很小焦距 0.3 m
测量与分析
标准测温范围 -20°C至350°C
精度 ±1°C（温度介于0-100°C之间）或者读数的±2%（温度＞100°C）
电源
电池类型 可充电锂离子电池
外接电源管理 交流适配器90-260VAC，50/60Hz或12 VDC车载供电
环境与认证
安装 标准，1/4"-20
存储温度范围 -30°C至60°C
封装 IP 54（IEC 60529）
符合危险场所认证 不适用
工作温度范围 -20°C至50°C
环境温度范围 -20°C至50°C
