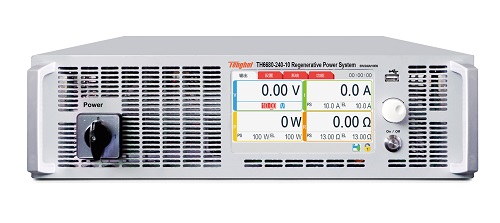

同惠TH6680系列可编程回馈式双向直流电源专业
TH6680系列直流电源功能特性

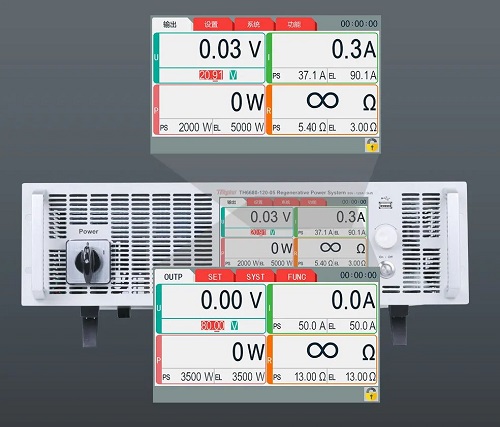

A、中英文显示，7英寸，24位色TFT LCD电容型触摸屏
B、高功率密度：3U高、19英寸机箱宽，单机很大功率15kW
B1：宽范围电源输出，可很大扩展至480kW
B2：双向电源
C、回馈式能量吸收

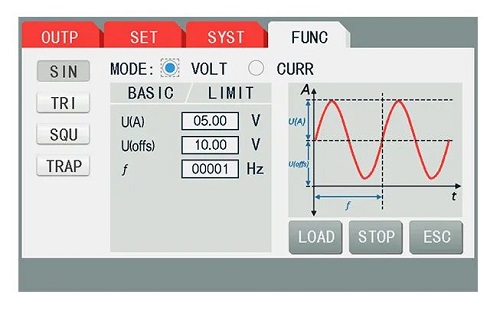

D、内置各种函数发生器
应用领域广泛
规格参数
|
型号 |
||||
|
额定输出（电源模式） |
功率 |
0-5kW |
0-10kW |
0-15kW |
|
电压 |
0-80V |
0-80V |
0-80V |
|
|
电流 |
0-120A |
0-240A |
0-360A |
|
|
内阻 |
0.02-25Ω |
0.01-13Ω |
0.006-10Ω |
|
|
额定输入（负载模式） |
功率 |
0-5kW |
0-10kW |
0-15kW |
|
电压 |
0-80V |
0-80V |
0-80V |
|
|
电流 |
0-120A |
0-240A |
0-360A |
|
|
内阻 |
0.02-25Ω |
0.01-13Ω |
0.006-10Ω |
|
|
负载调节率 *1 |
电压 |
≤0.05%FS |
≤0.05%FS |
≤0.05%FS |
|
电流 |
≤0.15%FS |
≤0.15%FS |
≤0.15%FS |
|
|
功率 |
≤0.75%FS |
≤0.75%FS |
≤0.75%FS |
|
|
电源调节率 *2 |
电压 |
≤0.02%FS |
≤0.02%FS |
≤0.02%FS |
|
电流 |
≤0.05%FS |
≤0.05%FS |
≤0.05%FS |
|
|
功率 |
≤0.05%FS |
≤0.05%FS |
≤0.05%FS |
|
|
设定值解析度 |
电压 |
10mV |
10mV |
10mV |
|
电流 |
0.1A |
0.1A |
0.1A |
|
|
功率 |
1W |
1W |
1W |
|
|
内阻 |
0.001Ω |
0.001Ω |
0.001Ω |
|
|
回读值解析度 |
电压 |
10mV |
10mV |
10mV |
|
电流 |
0.1A |
0.1A |
0.1A |
|
|
功率 |
1W |
1W |
1W |
|
|
内阻 |
0.001Ω |
0.001Ω |
0.001Ω |
|
|
设定值精度 12月(25℃±5℃) |
电压 |
≤0.1%FS |
≤0.1%FS |
≤0.1%FS |
|
电流 |
≤0.2%FS |
≤0.2%FS |
≤0.2%FS |
|
|
功率 |
≤1%FS |
≤1%FS |
≤1%FS |
|
|
内阻 |
≤很大阻值的1%±1%很大电流 |
|||
|
回读值精度 12月(25℃±5℃) |
电压 |
≤0.2%FS |
≤0.2%FS |
≤0.2%FS |
|
电流 |
≤0.2%FS |
≤0.2%FS |
≤0.2%FS |
|
|
功率 |
≤1%FS |
≤1%FS |
≤1%FS |
|
|
内阻 |
≤很大阻值的1%±1%很大电流 |
|||
|
纹波与噪声 (20Hz-2MHz) |
差模电压 |
≤200mVp-p and 16mVrms |
≤320mVp-p and 25mVrms |
≤320mVp-p and 25mVrms |
|
差模电流 |
≤80mArms |
≤160mArms |
≤240mArms |
|
|
动态恢复时间 (50%-100%负载) |
≤1.5ms（恢复到100mv以内的） |
|||
|
远程感测补偿 |
≤0.5%FS |
|||
|
电源装换效率 |
≤93% |
|||
|
能量回馈效率 |
≤93% |
|||
|
体积和重量 |
外壳尺寸(WxHxD) mm |
430×133×703.5 |
||
|
整体尺寸(WxHxD)mm |
483×133×793.5 |
|||
|
重量（净重） |
18.5kg | 25.5kg | 32.5kg | |
|
供电电源 |
342VAC-528VAC，44-66Hz | |||
