马修斯湖的水被转移到一个分布在海平面以下约110英尺(35米)的水库中。两个巨大的给料机把水带到处理厂几英里处。湖水部分通过水力发电机引导，剩余的水-取决于所需的水量-由分配中的10个消能阀控制。流过分布水库的水流非常强劲，如果不控制水流，水库在几分钟内就会干涸。消能阀是在离马修斯湖大约30英里的控制室操作的。自动过程控制(APC)需要精确的反馈。很初安装的位置反馈系统配备了一个非常复杂的齿轮传动比的电位器。同样达到了整体精度百分之五到百分之七。由于振动，电位器的使用寿命很短，成本也在不断增加。

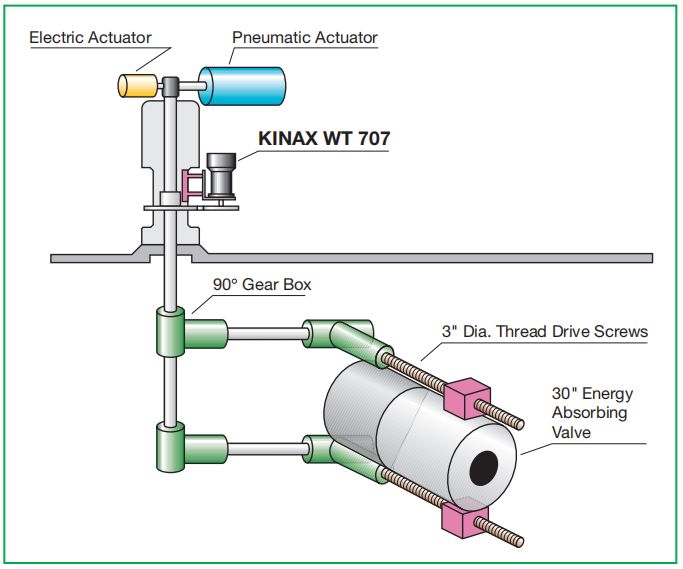

新的MWD控制系统将需要更精确的信息。因此，位置反馈系统的电位器更换为KINAX WT707。新系统的主要任务是在精确和可重复的阀门位置测量方法和简单的设备设计之间找到一个折中方案。这是通过一条链来实现的。将齿轮压在阀门控制轴上的传动装置。KINAX变送器采用非接触式差动式电容器测量系统，转子在两个平行凝汽器之间转动。R板振动对该系统的使用寿命和可靠性几乎没有影响。阀门控制设计受永久振动的影响。在测量中可以使用许多方法。用阀门的位置来获得一个角度或旋转信号，几乎所有这些都是基于一种电位器系统，在这种系统中，与转子的接触是非常敏感的振动。许多阀门系统都会受到振动的影响，从而逐渐降低了反馈系统的使用寿命和可靠性。KINAX设备很重要的特点是它们提供了较高的抗振动能力，使角度测量和转换不受磨损的影响。


• 经久耐用的单圈和多圈角位置变送器适用于众多领域

• 高级别机械和电子安全

• 电容扫描系统在激活后立即提供绝对位置

• 零点位置和很终位置独立可调

• 没有磨损,低的年度维修费用以及在任何地点可安装

• 小轴承影响＜0.1%

• 可用防爆保护"本质安全"Ex ia IIC T6

• 可以在危险区域安装

• 也可作为耐海水版本

• 适用于远洋船舶符合GL标准



KINAX WT707轴变送器技术参数

• 测量范围：0 … 5°, 0 … 10°, 0 … 30°, 0 … 60°, 0 … 90°,0 … 180°, 0 … 270°(无齿轮）0 … 10°, 0 … 30°, 0 … 60°, 0 … 90°, 0 … 180°,0 … 270°达到很大1600转

• 测量输出：0 … 1 mA, 0 … 5 mA, 0 … 10 mA, 0 … 20 mA,4 … 20 mA带有3或4线连接，4 … 20 mA带有2线连接

• 测量变量IA：IA很大40mA

• 输出电流中剩余纹波：<0.3% p.p.

• 供电电源：DC和AC电压(DC/AC供电单元)


KINAX WT707轴变送器环境条件及符合标准

• 气候等级：标准(Non-Ex):温度– 25 … +70 °C,相对湿度≤95%,不凝结。

• 带有改进气候等级（Non-Ex）：温度– 40 … +70 °C，相对湿度≤95%,不凝结。

• 防爆保护:温度在T6– 40 … +55 °C，温度在T5– 40 … +70 °C，温度在T4– 40 … +75 °C

• 外壳保护：IP67符合EN60529标准,IP69k符合EN40050-9标准

• 抖动：IEC60068-2-6,10g连续,15g(每2小时在3个方向内)/0...200Hz，5g连续,10g(每2小时在3个方向内)/200 … 500 Hz

• 震动：IEC 60 068-2-27, 3 x 50g(每个轴和方向10个脉冲)

• 电磁适应性：标准适用于抗扰度EN61000-6-2和观察干扰发射EN61000-6-4

• 防爆认证的WT707本质安全Ex II 2 G / Ex ia IIC T6 符合EN 60 079-0: 2006和EN 60 079-11: 2007

深圳银飞有售水库供水位置反馈系统的电位器更换为KINAX WT707
