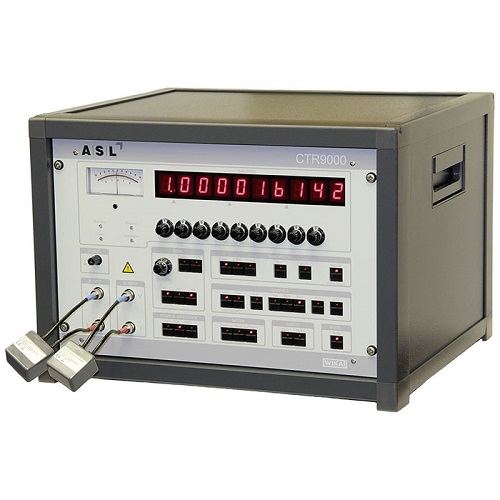

威卡标准电阻测温电桥CTR9000。CTR9000型基准级标准电阻测温电桥专为实现高精度的电阻测温而设计。使用25/30 2) Hz或75/90 2) Hz的工作频率可进行快速、连续的测量，并能大幅减少热电势差以及电源频率噪声的影响。实际测量过程中需要考虑到电缆、连接器以及非理想的工作环境。CTR9000能够在较广的实际工作条件下确保规格要求。相比电流反馈较慢的直流技术，交流电桥技术始终是更好的测量方式。这些优点是电学测量基础所固有的，并非只是产品带来的。

■准确度：< ±20 ppb (±5 μK 1))、< ±0.1 ppm (±25 μK 1)) 可选

■分辨率：1 ppb (0.25 μK 1))、0.1 ppm (25 μK 1)) 可选

■快速测量（2秒达到平衡）

■差值和绝对值测量

■预热时间< 30秒

输入通道：2个在主设备上【1个铂电阻温度计 (PRT) 或标准铂电阻温度计 (SPRT) 或热敏电阻+ 1个参          考电阻】60个，CTS9000型多路扫描开关上

输入连接：4 x BNC + 屏蔽（前面板）

数据输入格式：对于校准探头为ITS 90和CVD；对于未校准探头则为EN 60751标准格式

准确度1)：满量程0.1 ppm或20 ppb比例误差（视具体配置而定）

测量范围

激励电流：1 mA、2 mA和5 mA

激励电流倍增器：0.1、10和V2

激励电流准确度：可选准确度0.1 ppm：±1 %

                可选准确度20 ppb：±0.1 %

载波频率：50Hz电源频率：低频25Hz，高频75Hz

                  60Hz电源频率：低频30Hz，高频90Hz

                  锁相至本地电源频率

带宽：可选准确度0.1 ppm：0.5 Hz、0.1 Hz和0.02 Hz

           可选准确度20 ppb：0.5 Hz、0.2 Hz、0.1 Hz，多路扫描开关x 0.1和x 0.01

测量范围：0 ... 260 Ω

额定准确度范围：0 ... 130 Ω

Rs范围：1 ... 200 Ω

显示

范围：可选准确度0.1 ppm：1.299 999 9（两个电阻之比）

           可选准确度20 ppb：1.299 999 999（两个电阻之比）

分辨率：数字分辨率典型值为0.01 ppm（Pt100电阻，1 mA电流）

供电电压

电源：AC 240 V，AC 220 V

           AC 120 V，AC 100 V

           用户可在背后面板选择

电源频率：50或60 Hz

功耗：很大250 VA

容许环境条件

工作温度：15...25°C

通信

CTR9000型接口：IEEE-488.2

CTS9000驱动器模块接口（选配）：RS-232或IEEE-488.2

外壳

尺寸：约545 x 382 x 500 mm（宽x高x深）

重量：46 kg

温度测量规格

CTR9000型温度测量仪表的性能取决于所使用的SPRT电阻，而且会随着量程变化。很终准确度除了PRT校准证书和参考电阻证书上标明的很大误差之外，还必须加上CTR9000型的误差。

分辨率

■可选准确度0.1 ppm：数字分辨率的典型值为0.025 mK（25 Ω SPRT电阻，2 mA电流）

■可选准确度20 ppb：数字分辨率的典型值为0.25 μK（25Ω SPRT电阻，2 mA电流）

模拟输出可用于噪声等级典型值为10 μK RMS的更高灵敏度测量应用（Pt100电阻，1 mA电流）。

模拟输出

■插座1：DC +10 V（很大值）用于表示比例的三位连续数字可转换为模拟数值，000…

999对应于0…9.99 V。所需十进位数值可以是567、456或345（可从前面板上选择）。

■插座2：DC -10 ... +10 V（很大值）带宽：1 Hz，同相探测器输出可表示是否存在不平衡。很大负载：10 K，10 nf – 100 m同轴电缆

备注：灵敏度由增益选择开关和增益控制决定。

电桥自检

仪器零点检验

■手动平衡模式

- 确保将平衡模式选为手动平衡，Auto（自动平衡）LED指示灯熄灭。

- 设置手动平衡旋钮开关，使读数为0.000 000 00。

- 仪器应该平衡到0.000 000 000 ±10 LSD的比例。

■自动平衡模式

- 将平衡模式设置为自动平衡，Auto（自动平衡）LED指

示灯点亮。

- 仪器应该自动平衡到0.000 000 000 ±10 LSD的比例。

仪器单位因子检验

■手动平衡模式

- 确保将平衡模式选为手动平衡，Auto（自动平衡）LED

指示灯熄灭。

- 设置手动平衡旋钮开关，使读数为1.000 000 00。

- 仪器应该平衡到1.000 000 000 ±20 LSD的比例。

■自动平衡模式

- 将平衡模式设置为自动平衡，Auto（自动平衡）LED指

示灯点亮。

- 仪器应该自动平衡到1.000 000 000 ±20 LSD的比例。

内部自动平衡程序

当选择自动平衡模式时，内部微处理器会测量不平衡状态，并会设置比例以达到零点。该过程是以十为单位进行的，主放大器的增益会以十为步距逐渐增大，直到达到前面板上所选增益为止。

任何时候一旦不平衡过大，增益就会逐渐减小，直到不平衡状态修正为止，然后再逐步将增益增大到所选数值。当检测到不平衡时，自动平衡功能就需要使用正确的增益值。该值通常是由前面板开关设置的，但也可使用十圈电位计进行微调。应该设置为大约5.0 (0.1 ppm) 或3.2 (20 ppb)，以保证正确的自动运。通过细调能够在手动模式下实现非常灵敏的不平衡检测。正交分量在75/90 Hz频率下，绝大多数PRT和标准电阻的无功分量都可以忽略不计，因此不会被正交伺服系统和对相位敏感的同步探测器检测到。对于更大的Rt或Rs值以及更长的电缆来说，正交分量会更大，如果超出正交伺服系统的很大范围，就会产生一个同相误差。在Rt和Rs输入上使用长度相等的小电阻、低损耗、小电容同轴电缆，有助于很大限度减小正交分量。

在计量学科中，很重要的考虑因素是基本量的测量质量。ASL的电桥技术代表了电阻测温技术的优越性能。ASL利用交流电桥技术的固有优势来确保在实际工作条件下实现了高准确度和高测量重复性。
