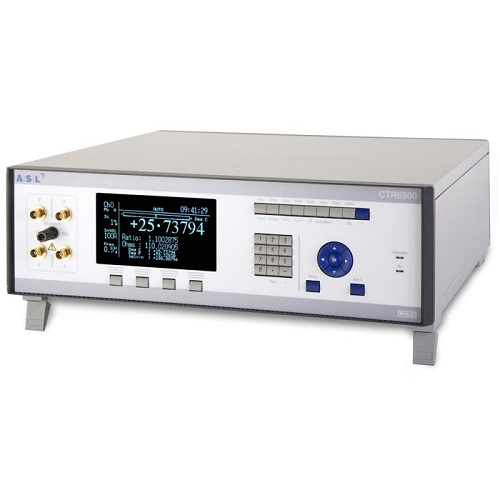

CTR6500交流电阻测温电桥
CTR6500交流电阻测温电桥。CTR6500带有25 Ω及100 Ω内部标准电阻，也可使用外部标准电阻。其阻值比值范围为0 至4.9999999或0至500 Ω，且测温量程满足ITS 90、CVD及EN 60751标准。测量结果显示在大尺寸、多功能VFD屏幕上。平均值、很小值及很大值、标准偏差及采样率也可分别进行图形显示。为确保长期稳定性，CTR6500使用表面安装技术，无机械继电器。
功能特性
- 分辨率：0.1 ppm / 0.001 mΩ / 0.01 mK
- 25 Ω和100 Ω内部参考电阻
- 通过多路复用器拓展频道（1至60个）
- 多功能VFD、带数字、统计或图形信息
- 简单易用
- 大型图形化VFD显示屏
- 4线式测量
- 标配2通道，使用一个CTS9000型扫描开关可额外扩展多达60个通道
操作
仪器的按键是分类布置的，包括九个功能键、一个12键的数字键盘、导航键、一个OK（确定）键、四个软键以及单独的菜单和后退键。功能键和软键可组合用于访问仪器内的数据和/或功能。按键用于选择各个菜单选项以及对仪器进行控制。一般来说，会使用不超过一级菜单来表示常用设置。少数（不常用
选项）可能需要两或三级菜单。使用功能键时，需要先按住右边的shift键，然后再按下相应的功能键（例如要访问探头菜单，需要先按下shift，然后按下chan键）。
多通道系统
ASL的测温电桥可使用多达六个10通道扫描开关。扫描开关（独立设备或是作为全集成系统的一部分）既可以手动操作，也能通过驱动器进行远程控制。还能选配RS-232-C或IEEE接口。CTR6500既能与不带驱动器的一台CTS9000型扫描开关配合使用，也可以使用驱动器以实现多达60个通道的多通道校准。
CTS9000型10通道扫描开关采用高性能簧片继电器，可提供4线加接地开关功能，该设备具有以下两个独特特点：
1、扫描开关待机电流
在使用时，铂电阻温度计 (PRT) 的温度会因为恒定电流的“自发热效应”而略有上升。不同PRT的发热效应会有所不同，因此可通过校准予以确定。如果想在选定一个PRT之后立即进行测量，则可能会出现一些问题，因为探头通常需要一分钟（有时会更长）才能达到稳定状态。要解决上述问题，可使用自身电源为探头始终提供一个恒定的电流（即待机电流）。当为电桥选择相应的PRT时，它已经处于“工作温度”下，这样可立即开始进行精确的测量！在出厂时可将每个通道设置为10 mA以内的任意数值扫描开关待机电流。
2、较佳电桥性能
为优化在使用不同R0值（比如25 Ω和100 Ω）PRT时的电桥性能，测量过程针对一个数值相匹配的参考固定电阻而进行。靠前台CTS9000扫描器的多达四个通道都能进行配置，以对参考电阻 (Rs) 而不是铂电阻温度计进行开关，从而使得温度计一旦被选中就能自动选择很合适的Rs数值。常用配置 (Rt:Rs) 有10:0（10个铂电阻温度计，0个参考固定电阻）、8:2、7:3和6:4。
出货清单
- CTR6500型交流电阻测温电桥（包括电源线和USB电缆）
- 可选CTP5000型温度探头
- 可选CTS9000型扫描开关
- 可选CER6000型电阻
选件
- CTS9000型10通道自动/远程扫描器（为未选中PRT提供电流源）
- FR4精密电阻模块（标准值=1、10、25和100 Ω，恒温箱控制）
R4精密电阻模块规格参数
准确度：1...10Ω±0.005% (50 ppm)
>10...100Ω±0.0025 % (25 ppm)
>100 ... 1,000 Ω ±0.001 % (10 ppm)
稳定性：< 2 ppm/年
温度系数：< 0.6 ppm/°C
附件
- 100 Ω测试电阻，0.1 %，3 ppm/°C
- BNC-BNC电缆 (3 m) - 将电桥连接到FA3适配器盒
- BNC-裸线端 (3 m) - 将电桥连接到参考电阻
- PRT适配器盒（4个连接到BNC的端子）
- BNC- 2 x 4 mm香蕉端子（一组2个）
- BNC- 2 x 4 mm香蕉插头（一组2个）
- BNC-5针DIN插头适配器 (1 m)
应用
- 高性能交流电阻测温电桥，用于在-200至+962 °C范围内进行极精确的温度测量
- 针对实验室、商业及工业温度测量和校准应用而设计的高精密仪表
规格参数
探头类型：工业铂电阻温度计 (PRT) 和标准铂电阻温度计 (SPRT)，Ro = 25Ω和100Ω，α值为0.00392
输入通道：2个在主设备上【1个PRT、SPRT或热敏电阻+1个参考电阻】使用CTS9000型扫描开关很多可达60个通道
输入连接：4 x BNC + 屏蔽（前面板）
数据输入格式：对于校准探头为ITS 90和CVD；对于未校准探头则为EN 60751标准格式
测量范围
感应电流：100 pA、200 pA、500 pA、1 mA、2 mA、5 mA和10 mA
感应电流倍增器：x √2
温度范围：-200 ... +962 °C，视温度计探头而定
阻抗范围：0 … 500 Ω
内部电阻
值：25 Ω, 100 Ω
热稳定性TCR：±0.1 ppm/°C
准确度：±0.01 %（未校准）
准确度1)：比例范围0 ... 1，准确度0.4 ppm，相当于0.1 mK @ 0 °C
比例范围1 ... 2，准确度0.6 ppm，相当于0.3 mK满量程
比例范围2 ... 3，准确度0.8 ppm ，相当于0.8 mK满量程
比例范围3 ... 5，准确度1 ppm，相当于1.25 mK满量程
显示
屏幕：大型图形化VFD显示屏（亮度可调）
单位：比例、°C、°F、K或Ω
分辨率：0.1 ppm
0.01 mK
0.001 mΩ
功能
实时时钟：集成时钟（带日期）
供电电压
电源：AC 90 ... 264 V，47 ... 63 Hz；背后面板上的通用输入
功耗：很大95 VA
容许环境条件
工作温度：15 ... 25 °C
储存温度：-20 ... +50 °C
通信
通信：USB、RS-232或IEEE-488.2
外壳
尺寸：455x150x450mm（宽x高x深）
重量：9kg
CTR6500型电阻测温电桥通过使用成熟的交流电桥技术进行大幅改良。通过消除热电势误差及自动去除探针及电缆电抗效应，CTR6500具有异乎寻常的稳定性，不受使用时间及环境温度影响。由于内在噪音低，CTR6500还具有良好的分辨率。
以上特性使CTR6500适用于高精度温度测量及校验。
