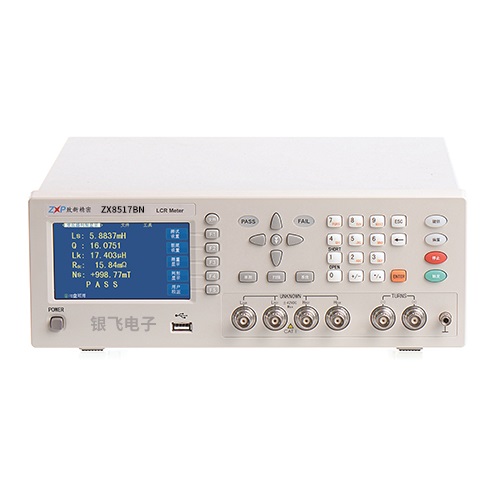

ZX8517BN LCR数字电桥
ZX8517BN优势
- SMT表面贴装工艺使用，组装密度高，可靠性高，高频特性好；
- 广泛应用于教育科研电子仪器维修等；
- 键盘锁定功能保护记忆组数据，关机自动保存测试条件，下次无需重新设定，无需担心数据丢失；
- 数据自动保存进行测试数据、条件保存，仪器内部50组，U盘500组测试文件可随时调用，无需担心数据丢失；
- 高速通讯接口标配RS232 (选配RS485) 通讯接口，支持SCPI及Modbus(RTU)两种通讯模式；
- 数据记录功能仪器具有数据记录功能，可记录很大值/很小值/平均值测试速度快、读数稳定性好
ZX8517BN测试应用
ZX8517BN技术参数
|
型号 |
ZX8510BN（ZX8510BT） |
ZX8517BN（ZX8517BT） |
|
|
测试频率 |
50赫兹，60赫兹，100赫兹，120赫兹，1千赫兹，10千赫兹 |
50Hz， 60Hz， 100Hz， 120Hz， 1kHz， 10kHz， 20kHz，40kHz， 50kHz， 100kHz， 共10个点 |
|
|
测试参数 |
LO，LD，CD，RQ，|Z|-Q，|Z|-D |
||
|
测试级别 |
0.1伏姆， 0.3伏姆， 1伏姆 |
||
|
基本精度 |
0.1%，以精度表为准 |
0.05%，以精度表为准 |
|
|
显示范围 |
|Z|，R，X |
0.1 毫欧~99.999毫欧 |
0.1 毫欧~99.999毫欧 |
|
L |
0.0001μH~999.99H |
0.0001μH~9999.9H |
|
|
R |
0.01 毫欧~99.999毫欧 |
0.1 毫欧~99.999毫欧 |
|
|
Q |
0.1~9999.9 |
0.1~9999.9 |
|
|
C |
0.0001pF ~ 9999.9 F |
0.0001pF ~ 9999.9 F |
|
|
测试速度 |
快速：30次/秒，中速：6次/秒，慢速：1.5次/秒 |
||
|
信号源阻抗 |
30Ω, 100Ω |
||
|
量程法 |
自动，保持 |
||
|
触发方式 |
内部、手动、外部 |
||
|
校准功能 |
开路/短路，全频清除 |
||
|
等效电路 |
串联并联 |
||
|
比较 |
BIN0~BIN3， NG， 通过， 失败 |
||
|
通过、HI、低（通过/失败显示）、蜂鸣器提示 |
|||
|
接口 |
RS232C， USB主机， USB设备， 处理程序 |
||
|
温湿度 |
0°C~40°C，相对湿度≤75% |
||
|
电源要求 |
100~120 V 交流或 198~242 V 交流 |
||
|
46~64 Hz，功率大于50 VA |
|||
|
体积（宽 x 高 x 深） |
310毫米x110毫米x315毫米 |
||
|
重量（净重） |
4.5千克 |
||
