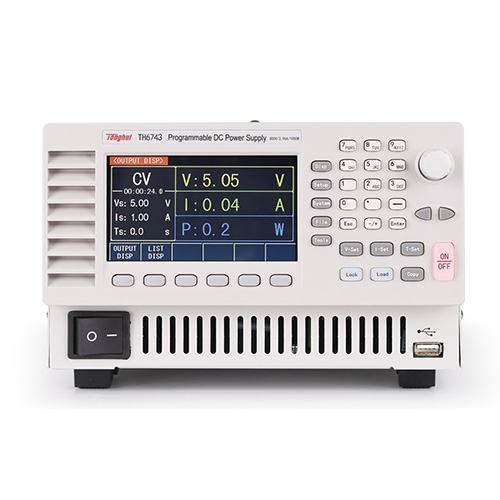

TH6743开关直流电源
TH6743开关直流电源。同惠TH6700系列直流电源的恒压/恒流优先选择模式可以很好地保护被测部件,传统的电源通常在输出接通时处于CV模式,这会瞬间给电容性负载带来大的浪涌电流。当输出接通时,仪器可以优先在CC模式下工作,以避免突然峰值电流并保护设备,同时产品具有可调斜率的功能,用户可以设置输出电压和电流的上升和下降时间,以防止开关瞬间的浪涌电流损坏设备。可编程内阻功能可用于模拟电池的输出,TH6743可以设置模拟电池内部电阻的电阻值,以使输出电压下降。仪器系列提供OVP、OCP和OTP保护。一旦输出电压或电流超过预设值,输出立即关闭;一旦机器内部温度超过某一温度,输出也将立即关闭。还有当连接到四端测量时,它具有远程补偿功能,可以补偿从电源到被测部分的电压降。
TH6743开关直流电源功能特点
A. 可调斜率功能
通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出
例如:设置输出电压为20V,电压转换速率为5V/s,则上升时间为4s;
电压转换速率为10V/s,则上升时间为2s;
电压转换速率为20V/s,则上升时间为1s;
电压转换速率为40V/s,则上升时间为0.5s。
B. 可编程内部电阻 - 仿真电池输出
电池一般具有内部电阻,在使用电池供电时,输出电压由于电池的内部电阻分压,会出现电压下跌。
使用TH6743设置模拟内阻值,从而使输出电压下跌,模拟电池的真实输出
C. 数据保存–记录被测件运行数据
用于记录电流、电压、时间等数据,打开记录后以1 次/s的速率开始记录,很大5000 次。
接上sense端则记录被测件两端实际电压、电流值;
不接sense端则记录TH6700输出的电压、电流值。
结束后,仪器数据将以CSV后缀名保存至 U 盘CSV 文件夹下。
D. 恒压(CV)/恒流(CC)优先选择模式 – 保护被测件
传统电源在输出开启时通常处于CV模式,这会瞬间给电容性负载带来一个较大的浪涌电流。
恒压优先模式,用于在输出开启时获取较快的电压爬升速度,以便针对需要电压高速的测试场景。
恒流优先模式是指在输出开启瞬间,优先运行在CC模式,可以:
1. 避免突发的尖峰电流,保护器件免遭浪涌电流损坏。
2. 输出电流无过冲,用来测试恒流工作特性的待测物
TH6743输出电压0-800V电流0-3.96A功率1080w
■宽量程操作,定功率输出
■高效率和高功率密度
■可编程内部电阻,仿真电池输出
■恒流优先模式 ,为LED供电时减少电压和电流过冲
■主从串并联操作
■24位 色4.3英寸彩色液晶屏显示
■数字键 盘操作
■旋钮对电压电流值进行粗调和细调
■定时输出时间(0-3600. 0s)
■可编程电压或电流的上升时间
■RS232、USB HOST、 USB DEVICE、 LAN、 模拟控制接口
TH6743各系列对比表
参数 | TH6731 | TH6732 | TH6733 | TH6741 | TH6742 | TH6743 | ||
输出 | 功率 | 额定功率 | 360W | 720W | 1080W | 360W | 720W | 1080W |
功率限制 | 约额定功率*105% | |||||||
电压 | 额定电压 | 0-250V | 0-800V | |||||
很大电压 | 262.5V | 840V | ||||||
电流 | 额定电流 | 4.2A | 8.4A | 12.6A | 1.32A | 2.64A | 3.96A | |
很大电流 | 4.5A | 9A | 13.5A | 1.44A | 2.88A | 4.32A | ||
设 置 |
电压 | 范围 | 0-262.5V | 0~840V | ||||
电流 | 范围 | 0-4.5A | 0-9A | 0-13.5A | 0-1.44A | 0-2.884A | 0-4.32A | |
负载调节率*1 | 电压 | ≤130mV | ≤405mV | |||||
电流 | ≤9.5mA | ≤14mA | ≤18.5mA | ≤6.44mA | ≤7.88mA | ≤9.32mA | ||
电源调节率*2 | 电压 | ≤128mV | ≤403mV | |||||
电流 | ≤9.5mA | ≤14mA | ≤18.5mA | ≤6.44mA | ≤7.88mA | ≤9.32mA | ||
设定值解析度 | 电压 | 100mV | ||||||
电流 | 1mA | 1mA | 10mA | 1mA | 1mA | 1mA | ||
回读值解析度 | 电压 | 100mV | ||||||
电流 | 1mA | 1mA | 10mA | 1mA | 1mA | 1mA | ||
设定值精度 (25℃±5℃) |
电压 (>0.1V) | ≤0.1%+200mV | ≤0.1%+400mV | |||||
电流 (>0.1A) | ≤0.1%+5mA | ≤0.1%+10mA | ≤0.1%+20mA | ≤0.1%+2mA | ≤0.1%+4mA | ≤0.1%+6mA | ||
回读值精度 (25℃±5℃) |
电压 (>0.1V) | ≤0.1%+200mV | ≤0.1%+400mV | |||||
电流 (>0.1A) | ≤0.1%+5mA | ≤0.1%+10mA | ≤0.1%+20mA | ≤0.1%+2mA | ≤0.1%+4mA | ≤0.1%+6mA | ||
纹波与噪声 (20Hz-2MHz) |
差模电压 | ≤80mVp-p and 15mVrms | ≤100mVp-p and 15mVrms | ≤120mVp-p and 15mVrms | ≤150mVp-p and 30mVrms | ≤200mVp-p and 30mVrms | ≤200mVp-p and 30mVrms | |
差模电流 | ≤10mArms | ≤20mArms | ≤30mArms | ≤5mArms | ≤10mArms | ≤15mArms | ||
动态恢复时间*3 (50%-100%负载)负载频率=100Hz |
≤2ms | |||||||
上升时间*4(空载) | 10%-90% | ≤100ms | ≤150ms | |||||
上升时间*4(满载) | 10%-90% | ≤100ms | ≤150ms | |||||
下降时间*5(满载) | 90%-10% | ≤150ms | ≤300ms | |||||
下降时间*5(空载) | 90%-10% | ≤1200ms | ≤2000ms | |||||
定时器 | 设置范围 | 0-9999999(时分秒) | ||||||
启动延时 | 设置范围 | 0-99.99s | ||||||
停止延时 | 设置范围 | 0-99.99s | ||||||
斜率设置 | 电压上升 | 0.1~500V/s | 1~1600V/s | |||||
电压下降 | 0.1~500V/s | 1~1600V/s | ||||||
电流上升 | 0.001~9A/s | 0.01~18A/s | 0.01~27A/s | 0.001~2.88A/s | 0.001~5.76A/s | 0.001~8.64A/s | ||
电流下降 | 0.001~9A/s | 0.01~18A/s | 0.01~27A/s | 0.001~2.88A/s | 0.001~5.76A/s | 0.001~8.64A/s | ||
模拟内阻 | 设置范围 | 0~55.55Ω | 0~27.77Ω | 0~18.51Ω | 0~555.5Ω | 0~277.8Ω | 0~185.1Ω | |
外部电压控制 (25℃±5℃) |
CV精度 | 额定输出电压±0.5% | ||||||
CC精度 | 额定输出电流±1% | |||||||
外部电阻控制 (25℃±5℃) |
CV 精度 | 额定输出电压±1.5% | ||||||
CC 精度 | 额定输出电流±1.5% | |||||||
功率因数 | 100VAC(满载) | 0.99 | 0.99 | |||||
200VAC(满载) | 0.97 | 0.97 | ||||||
效率 | 100VAC(满载) | 77% | 78% | |||||
200VAC(满载) | 79% | 80% | ||||||
主从控制 | 主从并联 | 含主机很多并联3台 | ||||||
主从串联 | 无 | |||||||
保护 | 过压OVP | 20-275V | 20-880V | |||||
OVP精度 | ±2% 的额定输出电压 | |||||||
过流OCP | 0.45~4.72A | 0.9~9.45A | 1.35~14.17A | 0.144-1.512A | 0.288-3.024A | 0.432-4.536A | ||
OCP精度 | ±2% 的额定输出电流 | |||||||
过温OTP | 内部温度上升决定 | |||||||
体积和重量 | 外形体积(mm) | 215(W)×146(H)×420(D) | ||||||
上架体积(mm) | 215(W)×132(H)×420(D) | |||||||
重量(净重) | 3kg | 5.3kg | 7.5kg | 3kg | 5.3kg | 7.5kg | ||
供电电源 | 88-265VAC,50/60Hz | |||||||
注: *1. 负载调节率(空载-满载,恒输入电压) *2. 电源调节率(88-132VAC 或 170-265VAC,恒载) *3. 动态恢复时间(负载从额定输出电流的 50%至 100%变化时,输出电压在额定输出的0.1%+10mV 范围内恢复的时间, 负载频率=100Hz) *4. 上升时间(额定输出电压 10%-90%,带额定电阻负载) *5. 下降时间(额定输出电压 90%-10%,带额定电阻负载) |
