电气安规测试仪PROFITEST PRIME AC应用

时间:2022-05-22 点击：次分类:技术文章

电气安规测试仪PROFITEST PRIME AC应用于IEC 60364-6, EN 50110-1, IEC 60204-1, IEC61439-1, DIN EN 62446-1 及 DIN EN 61851-1的测试仪。PROFITEST PRIME是靠前台多合一测试仪：针对交直流系统中的电气设备，测量其保护措施等的有效性。

01、多语言显示切换

LCD 面板由背光点阵组成，菜单，设置选项，测量结果，桌面，指导及故障提示以及原理图都会在此呈现。显示可以根据测试仪器使用的国家设置为使用者所需的语言。

02、操作

通过旋扭选择器开关直接选择设备功能。软按键允许方便地选择二级菜单和进行参数设置。不可用的功能和参数将自动屏蔽，不出现在显示屏上。可以显示所有基本功能和子功能的示意图、测量范围和帮助信息。

03、故障提示

■ 仪器自动检测仪器到系统的连接错误，用连接图例标识

■ 电气系统内的错误（没有电源或相位电压，RCD跳闸）由4个LED指示灯标识并同时会在显示屏上弹出故障提示。

04、电池监测和自测

在仪器承受电气负载时进行电池监测。结果用数字和符号显示。测试图像可以逐个调用，led可以在自我测试期间进行测试。当电池耗尽时，测试仪会自动关闭。

05、RS 232 端口

条形码扫描仪或温/湿度传感器可以连接到RS232端口。

06、USB 及蓝牙通讯接口

测量数据通过集成接口传输到PC，可以以报告形式打印并存档。

07、用户PC软件

该软件为数据采集和管理提供了多种支持选项。

■ AC/DC 系统的测量
■ 测量内部系统电阻和故障回路电阻，测试电流高达690 V AC / 800 V DC ，同时不触发A 及 B型RCD
■ 采用200 mA，自动极性反转及25 A进行低电阻测试用于保护和等电位导体
■ 可进行RCD测试的种类 A, AC, F, B, B+, EV, MI and G/R, SRCDs 及PRCDs
■ 复合RCD测试，梯度升高, 定时跳闸, 预设电流跳闸
■ 绝缘测量高达1000 V ，对 RCMs 及IMDs进行梯度升高测试
■ 泄漏及差动电流测量
■ 温湿度测量
■ 使用PROFITEST PRIME AC进行介电强度测试 2.5 kV AC,500 VA 标准序列, 梯度控制及脉冲控制模式
■ PROFITEST PRIME AC: 根据 DIN EN 50191 及 EN61557-14 ，保护使用者安全，带有指示灯, 紧停按钮及钥匙开关
■ 市电或者电源供电 (电池供电情况，部分功能不能使用)
■ 蓝牙(比如连接外置键盘) 及USB接口
■ 推送功能 – 推送测量后的测量值

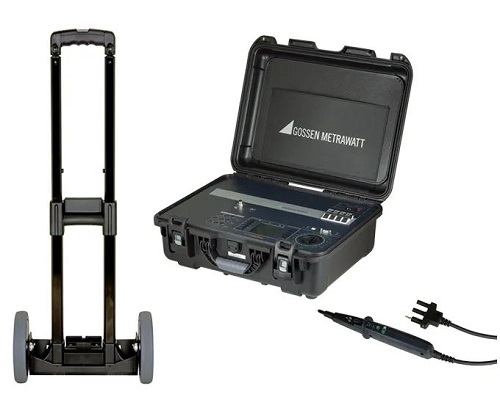

GMC-I综合电气安规测试仪Profitest Prime AC一台设备满足多种测试要求。机械电气的安全规范检测应该符合GB/T5226.1（即IEC60204-1）要求，在标准中，明确指出需要进行保护导体连接性、绝缘测试、耐压测试、残余电压测试等需求及测试标准；其目的是为机械电气的安全使用提供保障。Profitest Prime AC综合电气安规测试仪，是可以用于电气系统，机械电气，开关设备，工业设备，风力涡轮机，发电机和电动汽车等领域的交流和直流网络的一体化安规测试仪器。由于其广泛的应用和众多测试选项，所需测试技术的投资成本显着降低，并且可以尽早实现投资回报。在电机和系统中，所有必要的测量任务都可以进行，而无需费时地重新定位测量引线，为客户带来更高的性价比及更多的方便性。

Profitest Prime AC是多合一综合型电气安规测试仪

对电气系统进行保护性安全测试可有效降低由于电气故障造成的人身伤害和设备损坏。Profitest Prime AC综合电气安规测试仪，是可以用于电气系统，机械电气，开关设备，工业设备，风力涡轮机，发电机和电动汽车等领域的交流和直流网络的一体化安规测试仪器。可以执行电机和系统所需的所有测量任务，而无需任何耗时的测量电缆重新插入。这节省了大量时间。从创建系统测试框架到报告生成的全面数据管理可确保持续和持久地管理客户数据和测量值。遵守法律，法规和标准变得容易。在许多应用中，必须测试电气系统中安全措施的有效性，并且必须根据官方机构，运营公司和保险公司制定的法律和法规进行测试。符合标准且安全ProfitestPrime系列安全地执行所有测量任务并符合标准，并使电工和其他授权人员根据各种不同的应用和产品标准快速安全地进行测试。
