福禄克手持示波表190III和MAD 550III电机驱动分析仪排查异常的电气故障

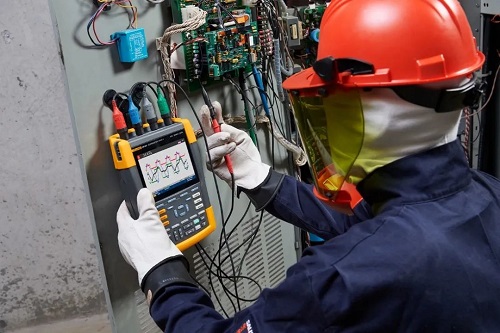

一个有力的“探案”神器至关重要,它就是福禄克很新一代手持示波表Fluke190III和MAD 550III ! 为什么选择这两款产品呢?用户反馈它有明亮宽大的显示屏,皮实耐用的工业设计,很重要的是,使用它线索“即触即现”。让我们来看看190III示波表侦破了哪些令人苦恼的”案件“?
靠前案:神秘的跳闸
现场情况
a. 实验室供电电源没有接地
b. 实验台没有额外强制接地
c. 实验进行时会有明显的大电压变化
d. 新示波器由实验室电压供电,会跳闸;由实验台供电,不会跳闸
案情解析
看到这儿,你能推测出是什么原因导致这些神秘的跳闸吗?原因是这样的,实验台是浮地的,新购示波器没有做过隔离,测试时示波器通过地线造成了负载高压对地短路。而Fluke 190III是经过隔离处理,无论通道间还是通道和USB间都完全隔离。因此,在测量多路高压时,选择Fluke 190III示波表正确又安全,它可覆盖从mV到kV量程的各种应用,用户能够实现从微电子到重型高压电气应用的测量。

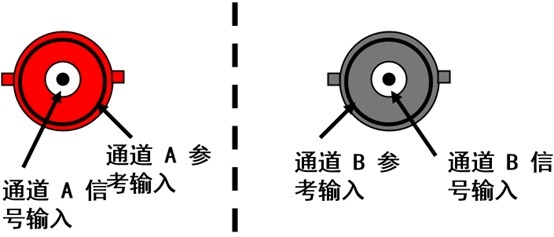

Fluke190III隔离的设计(CAT II 1000V/CAT III 600V隔离)
第二案:不断烧毁的新电机
案情提要:某公司购置了2台355kW的变频电机,新机交付15天后就烧毁了一台,隔天又烧毁了一台,厂家更换两台新机,然而2天后,又烧毁了一台。是电机质量不过关,还是变频器问题?是谐波过大还是过电压导致?
现场情况:电机的额定电压是1140V,两台电机由一台变频器驱动,每次都是远端的那台先烧毁。

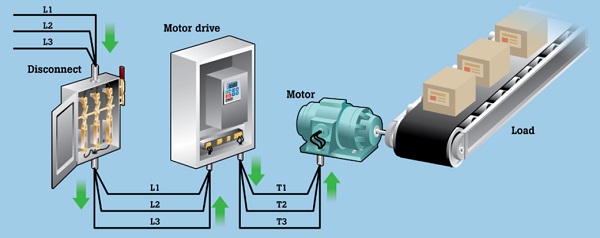

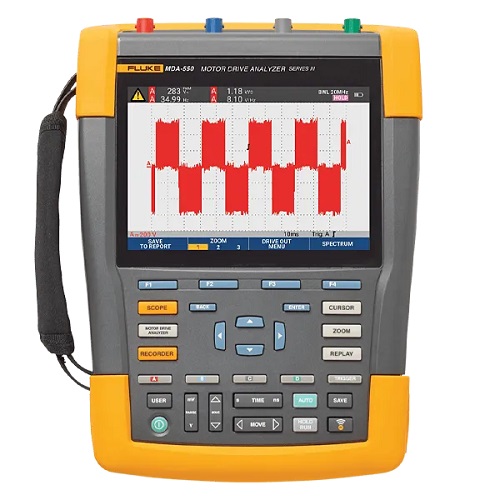

案情解析:变频电机的故障排查是个复杂的过程,如下图所示,需要分析整个控制过程中的每个点。便捷的工具能帮助我们快速判断故障点,大大节省现场设置和测试的时间。MDA550III电机驱动分析仪是很合适这个案例的工具。
首先,要分析变频器输出电压和电机输入电压。清晰可见,变频器输出是正常的,而电机输入端存在了过冲电压。对于1140V的电机,很大冲击电压限制为3840V。测试结果虽存在过冲电压,但高达为3700V,确实没有超过电机的绝缘耐受范围。
因此,我们初步的结论是电机质量不合格。当然也存在着运行工况不典型的可能,需要更多的测试才能得到令厂家信服的结论。MDA550III转为变频驱动电机设计,很大的优势是引导式菜单,依据仪器提示即可完成测试,测量过电压、轴电压等等参数易如反掌。
使用全新一代电气故障探案神器解锁更多故障难题吧!手持示波表190III和MAD 550III来源于FLUKE 福禄克
