分光测色计CM-5研发质保和实验室测色

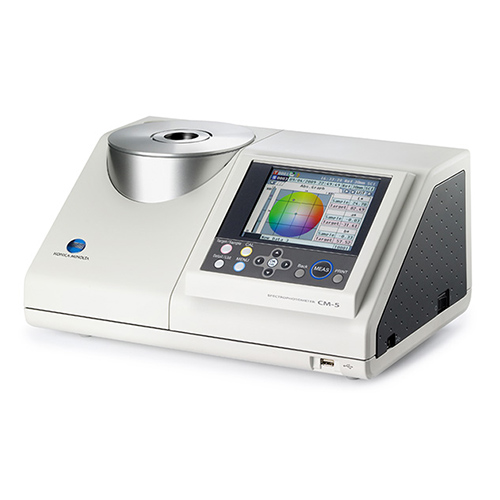

分光测色计CM-5。对于研发质保和实验室测色,美能达CM-5台式分光测色计是一款优质仪器,该仪器使颜色评估摆脱了人眼主观臆测,可测量各种不同材料特性的祥品,例如液体、粉末、膏剂、颗粒的色彩,以及透明薄膜和玻璃的雾度。CM5透射腔可以装载厚达60mm的板材,这款创新的风光测色计拥有多种独特功能和丰富的选配件,可测量反射率或透射率,可方便地测量纹理样品的色彩值,并生成色差测量所需的目标值,通过强大的SpectraMagic NX软件,可以进行雾度计算,凭借软件便捷的向导模式下,无论日常用户或新入门用户,都可快速简便的进行测量。测量数据也可存储至USB驱动盘上,便于用户切换和保存设置。
2、透射测量套件 CM-A206
3、10mm比色皿专用测量套件 CM-A207
文章来源于测试仪器
分光测色计CM-5突破的创新设计,更为简便的操作
一、测量简便,只需步骤1-2-3
打开电源:CM-5开机后,会通过内置白色校正板自动进行白板(反射)/100%透过校正(透射)*。
*该功能不适合于使用培养皿测量液体样品。
放置样品:对于反射测量,开口向上的测量口设计可方便放置不同形状、尺寸的样品;对于透射测量,移开滑盖就可以将透明固体样品或将盛在比色皿中的液体样品置于宽大的透射测量腔中。
进行测量:点测量按钮即可,CM-5宽大的彩色LCD屏幕会显示出测量结果,不仅如此还可以显示色度图、光谱曲线等这些以往只有通过电脑软件才可以进行显示的分析图表。
CM5彩色显示屏:屏幕可以显示以下7种语言中的任意一种:简体中文,英语,日语,德语,法语,意大利语和西班牙语。
二、仅需根据导航,即可进行操作
即使是初学者,也可以根据仪器的指示一步步进行色彩测量而不会产生误操作。CM-5的导航功能帮助用户了解每一步的操作步骤,从基本设置,到进行测量,可以不需要翻阅说明书即可正确进行操作。
三、外形轻便,结构紧凑,功能全面
反射测量:CM-5的测量端口在仪器顶部,因此,用户只需要把被测的固体样品放置在测量口上即可进行测量工作。不再需要使用夹具,也不必担心样品位置发生偏移。另外,使用培养皿套件(可选配件),还可以对液体,糊状物,粉状物等进行色彩测量。
透射测量:CM-5配有一个大型透射腔,可以测量厚达60mm的如玻璃、板材等样品,且腔体边界没有限制,可以不受样品长度和宽度的影响。
化工医药领域专用色彩指数:CM-5可以测量常用于化工和医药领域的几个标准色彩指数:Gardner,Hazen/APHA,Iodine,EuropeanPharmacopoeia 和US Pharmacopoeia。这些指数的校准曲线已保存于仪器中,因此,用户可迅速简便地测得这些专用指数。
四、使用USB保存设置
您是否遇到过同一实验室中很多人同时使用测色计而造成的仪器设置混乱?CM-5可允许用户将各自的仪器设置保存在USB记忆棒中,下次使用时仪器可以直接从记忆棒中读取设置,而无须用户重新进行烦琐的设置。测量完毕后,用户也可以将测量数据直接保存在记忆棒中,以进行进一步的数据处理和分析。
五、典型应用
五、典型应用
- 医药
- 化工
- 食品
- 化妆品
CM-5分光测色计规格详解
型号 | 分光测色计CM-5 | |
---|---|---|
照明/受光系统 | 反射: |
di:8°, de:8° (漫射照明:8° 接收) SCI (包含镜面反射光)/SCE (不包含镜面反射光) 可切换 符合 CIE No. 15, ISO 7724/1, ASTM E 1164, DIN 5033 Teil 7, 及 JIS Z 8722 (条件 c) |
透射: | di:0°, de:0° (漫射照明:0° 接收) | |
积分球尺寸 | Ø152mm | |
传感器 | 双排 40 组硅光二极管阵列 | |
分光装置 | 平面衍射光栅 | |
测量波长范围 | 360 nm ~ 740 nm | |
测量波长间隔 | 10 nm | |
半波宽 | 约 10 nm | |
反射率测量范围 | 0 ~ 175% (反射或透射);输出/显示分辨率:0.01% | |
照明光源 | 脉冲氙灯(含UV滤镜) | |
测量时间 | 约1秒 (输出数据为止); 很小测量间隔:约3秒 | |
测量/照明区域 | 反射: |
通过切换目标罩来设置 LAV: Ø30mm/Ø36mm; MAV (可选): Ø8mm/Ø11mm; SAV (可选): Ø3mm/Ø6mm |
透射: | Ø20mm | |
重复性 |
光谱反射:标准偏差 0.1% (400nm ~ 740nm) 以内 色度值:标准偏差 ΔE*ab 0.04以内 * 白板校正后,以10秒间隔测量白色校正板30次 |
|
器间差 |
ΔE*ab 0.15 (典型) (基于23°C时,测量 BCRA 系列12色板得到的数据与标准机数据相比) |
|
透射腔 |
宽度:无边界 (样品宽度不限);厚度 (样品很大厚度):60mm 用于夹样品及比色皿的样品夹 (可选) 可装载或移除 |
|
显示 | 5.7 英寸 TFT 彩色 LCD | |
显示语言 | 简体中文,英语,日语,德语,法语,意大利语,西班牙语 | |
白板校正 |
使用内置白色校正板自动白板校正 (反射)/100%透过校正 (透射) (使用培养皿或透射比色皿时不可自动进行校正) |
|
接口 | USB 1.1 (连接计算机;USB记忆棒);RS-232C标准 (连接串口打印机) | |
标准观察者 | 2° 标准观察者和10° 标准观察者 | |
光源 | A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65 (可同时显示两种光源下的测量数据) | |
显示内容 | 光谱数据,光谱图,色度数据,色差数据,色差图,合格/不合格判断,仿真色彩,色彩评估 | |
色空间 | L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, Munsell及上述色空间下的色差 (除了Munsell) | |
其他指数 | 反射: | MI; WI (ASTM E 313-73, ASTM E 313-96); YI (ASTM E 313-73, ASTM E 313-96, ASTM D 1925); ISO Brightness; B (ASTM E 313-73) |
透射: | Gardner; Iodine Color Number; Hazen/APHA; European Pharmacopoeia; US Pharmacopeia | |
用户指数 | 用户自定义指数 | |
色差方程 | ΔE*ab (CIE 1976), ΔE*94 (CIE 1994), ΔE00 (CIE 2000), ΔE (Hunter), CMC (l: c) | |
合格/不合格 | 可为色度数据 (Munsell除外) 、色差值或反射指数设置容差 | |
存储数据 | 测量数据:4,000 组;标准数据:1,000 组 | |
USB 记忆棒存储 | 可存储测量数据及标准数据。存储/读取测量条件设置(不支持可安全加密的USB记忆棒) | |
电源 | AC 100 ~ 240 V, 50/60 Hz (使用指定的电源适配器) | |
尺寸 |
透射腔关闭时:385 (宽) × 192 (高) × 261 (长) 透射腔打开时:475 (宽) × 192 (高) × 261 (长) |
|
重量 | 约 5.8 kg | |
操作温度/湿度范围 | 13 ~ 33°C, 相对湿度 80 % (35°C 时) 以下,无凝露 | |
存储温度/湿度范围 | 0 ~ 40°C, 相对湿度 80 % (35°C 时) 以下,无凝露 |
CM-5分光测色计选购配件
1、培养皿套件 CM-A205
- 白色校正板(附有白色校正板数据的CD) CM-A210
- 零位校正盒 CM-A124
- 培养皿用目标罩 CM-A203
- 培养皿 CM-A128
- 培养皿用校正玻璃 CM-A212
2、透射测量套件 CM-A206
- 透射用零位校正板 CM-A213
- 透射样品夹 CM-A96
- 透射样品夹附件CM-A199
3、10mm比色皿专用测量套件 CM-A207
- 宽度10mm专用透射样品夹 CM-A198
- 宽度10mm专用透射零位校正板 CM-A204
