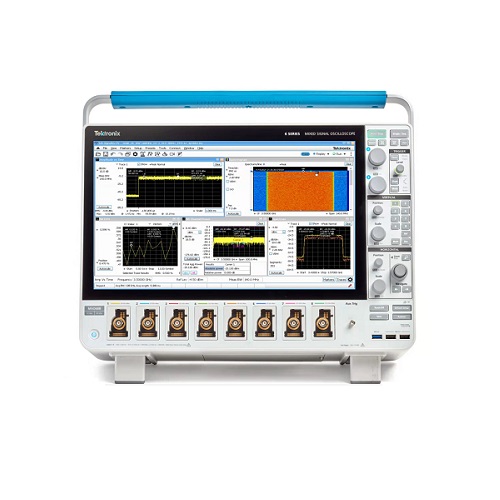

采样率高达50GS/s的泰克MSO6B系列高性能示波器
采样率高达50GS/s的泰克MSO6B系列高性能示波器。MSO6B系列示波器带宽提升至10GHz、采样率高达50GS/s，很多8个通道输入，提供领先的信号保真度：在1mV/div和1GHz时，产生的噪声小于51.1μV，在50mV/div和10GHz时小于1.39mV。MSO6B系列提供了多种选项，简化了协议解码、串行标准一致性测试、抖动分析和功率分析。每条通道内置数字下变频器 (DDCs)，实现了多通道频谱分析。频谱测量与时域波形同步，实现RF事件与时间事件之间的关联。MSO6B系列示波器适用于半导体行业、电源完整性、汽车行业、国防、航空、科研等领域。
MSO6B系列示波器规格参数
输入通道：4、6或8FlexChannel输入。每个FlexChannel提供一个模拟信号输入或者连接TLP0581；探头实现8路数字逻辑输入
带宽：1、2.5、4、6、8 或10GHz
采样率：2模拟通道上为50GS/s、4模拟通道上为25GS/s、4以上模拟通道上为12.5GS/s
记录长度：在所有模拟/数字通道上高达为1G样点
信号发生器：13种标准波形，加上任意波形
数字电压表：4位
触发频率计数器：8位
显示器：15.6英寸(385mm)，TFT彩色HD(1,920x1,080)分辨率电容式（多点触摸）触摸屏
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 函数发生器输出 |
|---|---|---|---|---|---|---|
| MSO66B |
1 GHz - 10 GHz |
Up to 50 GS/s |
62.5 M - 1 G |
6 |
Up to 48 (optional) |
1 (optional) |
| MSO68B |
1 GHz - 10 GHz |
Up to 50 GS/s |
62.5 M - 1 G |
8 |
Up to 64 (optional) |
1 (optional) |
| MSO64B |
1 GHz - 10 GHz |
Up to 50 GS/s |
62.5 M - 1 G |
4 |
Up to 32 (optional) |
1（选配） |
泰克MSO6B示波器优异的分析功能

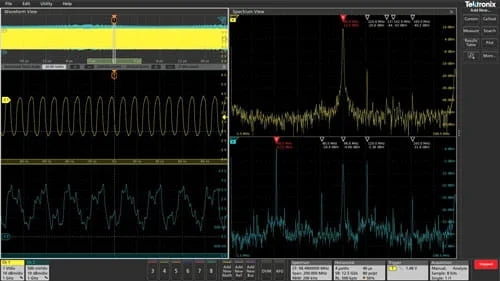

泰克MSO6B高性能示波器融合5GNR分析功能，工程师现在可以根据3GPP规范，在MSO6B示波器上执行关键5GNR测量，开发和表征新的电子设计。分析软件可以对5GNR物理层进行通过/未通过测试，根据3GPP版15/16测试规范确定的5GNR标准检验发射机设计质量。它包括重要的信号质量测量，如误差矢量幅度(EVM)、邻道功率(ACP)、频谱辐射模板(SEM)和功率相对于时间关系(PVT)。获取4条、6条或8条频谱分析通道。与时域信号处理并行的硬件数字下变频器(DDC)具有强大的功能：1、任何模拟通道均可视为波形、频谱或两者；2、射频频率或幅度变化时绘图和触发；3、频谱和时域波形同步以与射频和时域事件相关联；4、频谱控制（例如中心频率和 RBW）完全独立于时域控制。

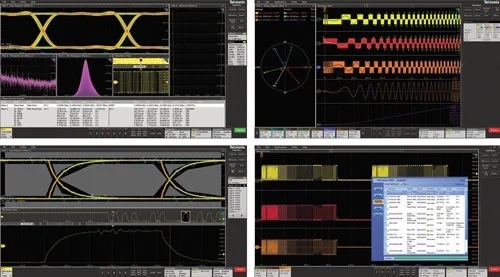

简化的高级分析：在GHz时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量：1、自动化测量与趋势分析；2、Spectrum View（频谱视图）同步多通道频谱分析；3、高级抖动分析；4、高级功率分析；5、低噪声纹波测量；6、内存分析和调试；7、高速串行一致性。

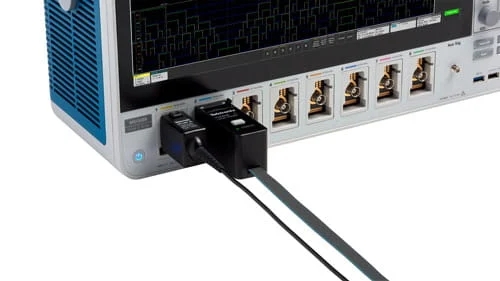

TekVPI™探头接口因多功能和易用性而闻名，能够与各种探头无缝通信，简化设置并减少错误，从而为工程师带来卓越的用户体验。通过4、6或8FlexChannel®输入，可以使用标配的1GHz探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过TriMode探头实现一个探头同时进行单端和差分量测。在任何FlexChannel输入上连接TLP058逻辑探头，并获得8数字通道，以扩展系统的可视性。内置1MΩ至50Ω输入端；每个输入附带1GHz低负载无源探头；TekVPI探头与每个通道的10W探头电源相连接，用于差分信号、电流、电源轨和光隔离探头；TDP7700系列4、6、8和10GHz TriMode探头特别适合测量高速通信。
