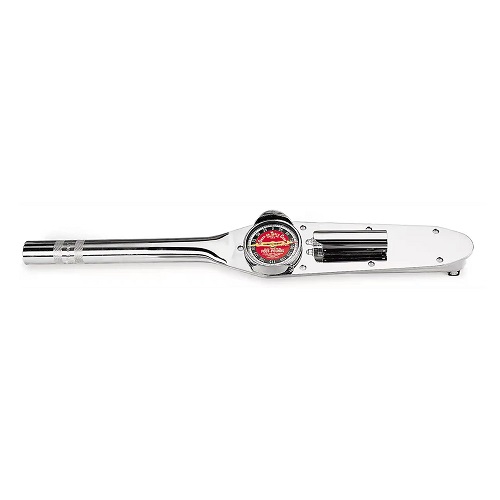

适用于航空航天领域的Snap-on TE175L表盘式扭力扳手
适用于航空航天领域的Snap-on TE175L表盘式扭力扳手。表盘式扭力扳手在常用的航空航天维修工具中属于拧动工具类，表盘上有主动和从动两根指针，从动指针带记忆功能，在紧固螺丝螺栓螺母等螺纹紧固件时，可以很好的辅助控制施加的力矩大小，以保证螺纹紧固且不至于因力矩过大破坏螺纹，所以表盘式扭力扳手是利用指针将被测螺帽、螺栓等紧固件扭矩值直观的在表盘上指示出来，并记忆该扭矩值大小的。TE175L表盘式扭力扳手是实耐宝TORQOMETER系列的一款英制单刻度表盘式扭力扳手，精度达到顺、逆时针误差均小于+/-2%的读数，采用了坚固的杠杆式设计，经久耐用。
TE175L表盘式扭力扳手产品特点
- 坚固的杠杆式设计，保证产品的使用寿命。
- 表盘采用激光标记的单刻度，简单易读。
- 大表盘设计，使得读数方便且抗震性能好。
- 坚固的金属外壳，防护性能好。
- 精度：2%精度。
表盘式扭力扳手使用注意事项
1、使用前：旋转表壳或表壳上的旋钮可带动指针旋转，该指针为记忆指针，称被动指针或从动指针；和机芯联接的指针为工作指针，亦称主动指针；使用表盘式扭力扳手应根据紧固件的强度等级和扭矩值要求选用合适量程的规格和型号，不应超范围使用。使用前，必须首先调整指针，使记忆指针与主动指针指向刻度盘的零位刻线。
2、使用时：将指针扳手的方榫与紧固件对接（根据需要可直接对接，也可通过转接套筒对接），然后缓慢平稳地施加扳拧力，直至记忆指针指向所需的扭矩值。
3、使用结束后：停止施力后，主动指针在弹性元件和机芯扭簧的作用下自动回复零位，记忆指针仍停留在指示的刻度上，并准确读出扭矩值。旋转表盖上的旋钮，使记忆指针也回复到零位，可进行下一次使用。
实耐宝提供与TE175L同系列更多选择
|
方头尺寸in.
|
基本模式
|
跟进模式
|
信号模式
|
范围
|
增量in.
|
长度in.
|
宽度in.
|
头部深度*in.
|
储存盒
|
|
1/4
|
TE1A
|
TE1FUA
|
--
|
15in.lb.
|
1/4 in.lb.
|
9 29/32
|
2 11/16
|
1 1/4
|
PB9
|
|
TE3A
|
TE3FUA
|
--
|
30in.lb.
|
1/2 in.lb.
|
9 29/32
|
2 11/16
|
1 1/4
|
PB9
|
|
|
TE6A
|
TE6FUA
|
--
|
75in.lb.
|
1 in.lb.
|
9 29/32
|
2 11/16
|
1 1/4
|
PB9
|
|
|
3/8
|
TE12A
|
TE12FUA
|
TE12LA
|
150in.lb.
|
2 1/2in.lb.
|
9 29/32
|
2 11/16
|
1 1/4
|
PB9
|
|
TE25A
|
TE25FUA
|
TE25LA
|
300in.lb.
|
5in.lb.
|
9 29/32
|
2 11/16
|
1 1/4
|
PB9
|
|
|
TE50A
|
TE50FUA
|
TE50LA
|
600in.lb.
|
10in.lb.
|
12 1/2
|
2 11/16
|
1 1/4
|
PB9
|
|
|
TE12FA
|
TE12FFUA
|
TE12FLA
|
12ft.lb.
|
1/2ft.lb.
|
9 29/32
|
2 11/16
|
1 1/4
|
PB9
|
|
|
TE25FA
|
TE25FFUA
|
TE25FLA
|
25ft.lb.
|
1/2ft.lb.
|
9 29/32
|
2 11/16
|
1 1/4
|
PB9
|
|
|
TE50FA
|
TE50FFUA
|
TE50FLA
|
50ft.lb.
|
1ft.lb.
|
12 1/2
|
2 11/16
|
1 1/4
|
PB9
|
|
|
1/2
|
TE51
|
TE51FU
|
TE51L
|
600in.lb.
|
10in.lb.
|
14 11/16
|
2 23/32
|
1 5/16
|
--
|
|
TE51F
|
TE51FFU
|
TE51LE
|
50ft.lb.
|
1ft.lb.
|
15
|
2 23/32
|
1 5/16
|
--
|
|
|
TE100
|
TE100FU
|
TE100L
|
100ft.lb.
|
1ft.lb.
|
1521/32
|
2 3/4
|
1 3/8
|
PB8A
|
|
|
TE175
|
TE175FU
|
TE175L
|
175ft.lb.
|
2 1/2ft.lb.
|
18 3/4
|
2 3/4
|
1 3/8
|
PB8A
|
|
|
TE250
|
TE250FU
|
TE250L
|
250ft.lb.
|
5ft.lb.
|
23 3/4
|
2 3/4
|
1 3/8
|
PB8A
|
|
|
3/4
|
TE352A
|
TE352FUA
|
TE352LA
|
350ft.lb.
|
5ft.lb.
|
29 7/8
|
3 1/4
|
1 25/32
|
PB39
|
|
TE602A
|
TE602FUA
|
TE602LA
|
600ft.lb.
|
10 ft.lb.
|
39 31/32
|
3 1/4
|
1 25/32
|
PB39
|
|
|
1
|
TE803*
|
TE803FU**
|
TE803L*
|
800ft.lb.
|
10 ft.lb.
|
67 3/4
|
3 9/16
|
2 1/32
|
--
|
|
TE1003*
|
TE1003FU**
|
TE1003L**
|
1000ft.lb.
|
10 ft.lb.
|
67 3/4
|
3 9/16
|
2 1/32
|
--
|
|
|
TE1503
|
TE1503FU
|
TE1503L
|
1500ft.lb.
|
25 ft.lb.
|
80
|
4 13/32
|
2 1/8
|
--
|
|
|
TE2003
|
TE2003FU
|
TE2003L
|
2000ft.lb.
|
25 ft.lb.
|
80
|
4 13/32
|
2 1/8
|
--
|
|
|
1 1/2
|
TE2005
|
TE2005FU
|
TE2005L
|
2000ft.lb.
|
25 ft.lb.
|
80
|
4 11/32
|
2 3/8
|
--
|
|
TE3005
|
TE3005FU
|
TE3005L
|
3000ft.lb.
|
50 ft.lb.
|
140
|
5 1/2
|
2 13/16
|
--
|
