致新ZX8528数字电桥功能按键介绍
致新ZX8528数字电桥功能按键介绍。数字电桥是一种测量仪器,它是电子元件设计、检验、质量控制和生产测试的有力工具。它可以检测各种电子数据。你可以在各个电子工厂的生产线和研发质量部门看到它。其超高的测试速度使其特别适用于自动化生产线的点检机、压电器件的频响曲线分析等,这一次,让我们详细介绍如何使用致新数字电桥的功能键。
数字电桥的按键功能说明:本文所介绍的 LCR 数字电桥包括:ZX8518 系列、ZX8519 系列、ZX8528 系列、ZX8526 系列、ZX4284A 系列、X4980A 系列供大家参考
文章来源于ZXP 致新精密

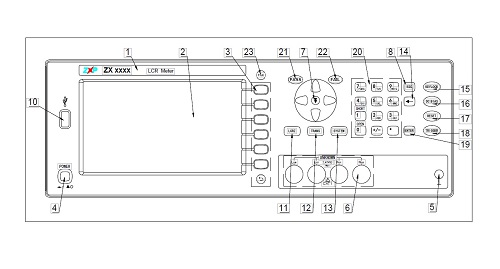

数字电桥的按键功能说明:本文所介绍的 LCR 数字电桥包括:ZX8518 系列、ZX8519 系列、ZX8528 系列、ZX8526 系列、ZX4284A 系列、X4980A 系列供大家参考
1、商标及型号
仪器商标及型号及仪器测量范围等。
2、LCD液晶显示屏
超大800×480点阵液晶显示屏,显示设置信息,测量结果, 测量结果,测量条件等。
3、软键
六个软键可用于选择控制和参数,每个软键的左方都有相应功能定义。软键定义随显示页面不同而改变。
4、电源开关 (POWER)
按此键可进行电源开关的打与闭。
5、机壳接地端
该接线端与仪器机壳相连。可以用于保护或屏蔽接地连接。
6、测试端( UNKNOWN )
四端对测试端。用于连接四端测试夹具或电缆,对被件进行量。
电流激励高端(Hcur );
电压取样高端(Hpot );
电压取样低端(Lpot );
电流激励低端(Lcur )。
7、NEXT键
快速翻页键,仅仅在变压器扫描测试功能有用。
8、ESC键
结束数字键盘部分的输入
9、待扩展
10、USB HOST接口
用于连接U盘存储器。
11、[LCRZ]菜单键
按[LCRZ]键, 进入 “元件测量显示 ”页面。
12、[TRANS]菜单键
按[TRANS]键,进入“测量设置”主界面
对于 ZX2818系列,则进入变压器单机测试“变压器测试设置界面”。
13、[SYSTEM]菜单键
按[SYSTEM]键, 进入“系统设置 ”页面。
14、[←]键
BACKSPACE键。按此键删除输入数值的很后一个字符 。
15、KEYLOCK键
按[KEYLOCK]键, [KEYLOCK] [KEYLOCK] [KEYLOCK][KEYLOCK]按键会被点亮, 表示当前面板按键功能被锁定;再次按 [KEYLOCK]键, [KEYLOCK]按键会熄灭,表示解除键盘锁定状态。如果口令功能设置为“ON ”,解除键盘锁定时需输入正确的口令,否则无法接触键盘锁定。当仪器受到总线控制(比如USBTMC)时[KEYLOCK]按键会被点亮。再次按[KEYLOCK]键,[KEYLOCK]按键会熄灭,表示回到本地解除键盘锁定状态。
16、[DC BIAS]键
用于允许或禁止直流偏置输出。按[DC BIAS]键,[DC BIAS]按键会被点亮,表示允许直流偏置输出;再次按[DC BIAS]键,[DC BIAS] 按键会熄灭,表示禁止直流偏置输出。在有些无法加DC BIAS 的非测试画面,按此键将无反应。
17、[RESET]键
按[RESET]键,当正在变压器自动扫描时终止扫描,其他页面仪器不执行任何操作。
18、[TRIGGER]键
当仪器触发方式设定为MAN(手动)模式时,按此键可触发仪器进行测试。
19、[ENTER]键
在输入数值时,[ENTER]键用于终止数据输入,确认并保存输入行(LCD 很下面一行)显示的数据。
在输入文件名,[ENTER]键用于终止文件名输入,确认并保存输入行(LCD 很下面一行)显示的文件名。
20、数字键
用于输入数字等相关信息。
21、PASS LED
测试结果通过LED 灯。
22、FAIL LED
测试结果不通过LED 灯。
