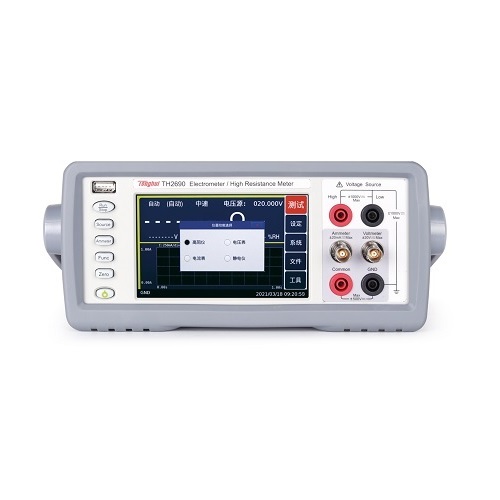

同惠TH2690系列皮安表绝缘电阻计
同惠TH2690系列皮安表绝缘电阻计。针对不同的测试对象和测试环境，同惠提供各种自适应配件，与传统的皮安表和兆欧表不同，新推出的TH690系列采用5英寸彩色液晶电容触摸屏，操作更加直观方便。它为用户观察数据提供了多种查看模式。除数字格式外，还可以将测量数据转换为直方图和趋势图的形式，使用户可以实时查看测量数据的分布规律或变化趋势。TH2690系列提供四种型号，用户可根据实际测试需要灵活选择合适的仪器。皮安表/静电计的很小电流分辨率为0.1fA（10-16A），可以满足大多数场景中微弱电流测量的需要。高阻计的内置1000V电压源支持测量高达10pΩ（1016Ω）的电阻。
同惠TH2690系列皮安表绝缘电阻计快速选型
快速选型 TH2690 TH2690A TH2691 TH2691A
测量分辨 6½ 位
电流分辨率 0.1fA 0.01pA 0.1 fA 0.01pA
很大电阻 10PΩ 10TΩ - -
电压分辨率 1μV 1μV - -
电荷测量 1 fC - 2μC - - -
温湿度测量 √ √ - -
电压源 ±1000 V - -
TH2690系列皮安表绝缘电阻计适用测试
•材料特征测试：半导体、纳米材料、聚合物材料、介质材料、电化学材料、铁电材料、石墨烯、陶瓷、生物材料、橡胶、薄膜、金属、有机材料等
•电子元器件泄漏电流和绝缘电阻测试：电容器、电阻器、二极管、晶体管、传感器、TFT和CNT等类型、光电器件、纳米器件、太阳能电池、开关、继电器等
•电子/非电子系统：离子束、 电子束、 传感系统、 粒子测量、 嵌入式精密仪器等
•半导体和其它器件I-V特性测量
•体电阻/表面电阻率测量
TH2690系列皮安表绝缘电阻计概况
•5.0寸电容式触摸屏
•6½位测量分辨率
•四种测量模式：高阻仪、 电压表、 电流表、 静电计
•独立的电流和电压测量
•内置电压源：±1000V，分辨率：700μV
•电流量程：20pA-20mA，电流分辨率达0.1fA(10-16A)
•很低电流量程内的内阻压降＜20μV
•测量电阻高达10PΩ (1016Ω )
•低至2nC量程的电荷测量
•输入阻抗>200TΩ
•支持电压测量达20V
•温度和湿度测量
•时域视图， 捕获瞬态信号效应和选择指定测量数据
•支持数据记录
•配置专用屏蔽测试盒
TH2690系列皮安表绝缘电阻计功能分解
•电流测量分辨率0.1fA：在研究材料特性或判断器件性能时，通常需要测量传统数字万用表（DMM）无法测量的微弱电流。TH2690系列飞安表和静电计提供业界领先的0.1FA电流测量分辨率，可实现传统皮安计和静电计无法完成的精确测量。因此，TH2690系列可以满足您目前乃至未来的测量需求。
•读数/秒的数据读取率10000次：测量速度通常由积分设置中的积分周期决定，通常是工频周期（PLC）的整数倍。在提供足够的平均时间以避免工频噪声对测量的影响的前提下，积分周期越短越好。由于传统仪器的读取速度相对较慢，因此不可能捕获快速瞬态信号。TH2690系列的数据读取速率可达10000次读取/秒，可以捕捉到被测设备更精细的响应。
•图形（时基视图）显示：TH2690系列的显示界面提供图形视图，以图形方式实时显示捕获的数据。时基视图可以显示实时测量趋势，并以图形方式显示被测设备（DUT）的动态特性。TH2690系列提供灵活的图形显示功能，简化数据分析。TH2690可以轻松绘制各种曲线，包括I-T、V-T、R-T、Q-T和I-R（具体的图形显示功能取决于所使用的产品型号）。在进行敏感测量时，这种强大而全面的图形显示功能使您更容易获得有价值的数据。
•直方图显示：在任何测量环境中都会有一些噪声波动，因此低电平测量数据会有一个修正了统计不确定性。传统的处理方法是在测量后绘制直方图，对测量数据进行处理评估（通常在计算机上）。但是，如果需要执行多个测量和测试，则无需设置调试周期这个过程将变得漫长。Th2690系列具有实时自动标尺的直方图显示功能，可以及时调试和测量测量后不进行数据处理的数量设置。为方便起见，直方图显示在测量数据下方将直方图上的累积数据与实时测量数据进行比较。
•专用温湿度探头提供更可靠的温湿度数据：温度和湿度是高阻值电阻测量的关键参数。TH2690和TH2690A兆欧表提供温湿度传感器接口，并配有专用温湿度探头。数字温湿度探头可用于测量温度和湿度，并提供比热电偶更准确的温度数据。
•不同的测试环境和测试零件应使用各种附件：TH2690配件配备多种可选配件，以适应不同的测试零件，进一步提高测试效果。主要包括电阻率测试盒和元件测试夹具。电阻率测试箱配有各种尺寸的电极，可用于测量不同规格材料的表面电阻率和体积电阻率。组件测试夹具配备了各种测试模块，用于处理各种封装的测量，如贴片装置和轴向引线装置。
