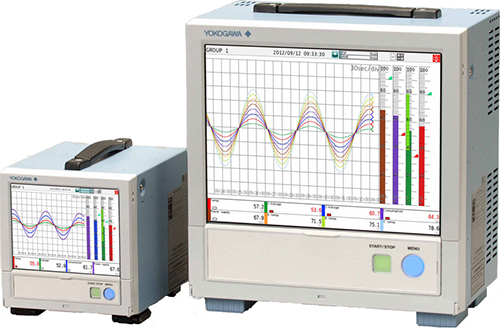

横河GP10/GP20便携式数据采集器模块
横河GP10/GP20便携式数据采集器模块。易于携带，并提供相同的功能和易用性。测量和计算数据将持续保存到安全的非易失性存储器中。内存中的文件可以手动或按照指定的周期复制到可移动内存中。此外，可以将文件复制并归档到FTP服务器，以确保记录的数据得到正确保存。为了提高安全性，测量数据可以以二进制格式保存。通用文本编辑器或其他程序很难破解或篡改这种格式的数据。如果希望使用文本编辑器或电子表格程序简单直接地打开数据，请选择文本格式。使用这种格式，用户可以直接处理测量数据，无需专用软件。当安全增强功能为可选功能时，本仪器符合FDA标题21 CFR第11部分联邦法规（适用于制药行业）。此功能允许用户使用基于凭证的登录功能、电子签名、审计跟踪、防篡改功能、基于active directory的密码管理功能、签入功能和其他安全功能。前面板门可以锁定，以防止电源开关或外部存储器的不当操作。研制的A/D转换器可以实现高速、高精度的数据采集。
文章来源于测试仪器
横河GP10/GP20便携式数据采集器模块列表
1、GX90XA：模拟输入模块
| 型号 | GX90XA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
输入类型 (输入：10) |
直流电压*1、标准信号*1、热电偶*1、RTD*2、DI*1、直流电流(带外部分流电阻)*1、直流电流*3、电阻*4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DCV | 20 mV, 60 mV, 200 mV, 1 V, 2 V, 6 V, 20 V, 50 V, 100 V*5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 标准信号 | 0.4-2 V, 1-5 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电阻 | 20, 200, 2000 Ω | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 热电偶 | R, S, B, K, E, J, T, N, W, L, U, W97Re3-W75Re25, KpvsAu7Fe, Platinel 2, PR20-40, NiNiMo, W/WRe26, N(AWG14), XK GOST | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RTD | Pt100, JPt100, Cu10 GE, Cu10 L&N, Cu10 WEED, Cu10 BAILEY, Cu10 (20°C) α=0.00392, Cu10 (20°C) α=0.00393, Cu25 (0°C) α=0.00425, Cu53 (0°C) α=0.00426035, Cu100 (0°C) α=0.00425, J263B, Ni100 (SAMA), Ni100 (DIN), Ni120, Pt25, Pt50, Pt200 WEED, Cu10 GOST, Cu50 GOST, Cu100 GOST, Pt46 GOST, Pt100 GOST, PT500*4, PT1000*4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DI | 电平、接点 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 直流电流 | 0-20 mA, 4-20 mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 采集周期 |
1/2/5/10/20/50/100/200/500ms, 1/2/5s 各类型的采集周期
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电源及功耗 | 本体提供，功耗：2 W或以下。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 绝缘电阻 | 输入电路与内部电路系统之间：≥20 MΩ (500 V DC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 耐电压 |
在输入电路和内部电路之间：3000 VAC持续一分钟(电流输入型和低耐压型：1500 VAC持续一分钟，高耐压型：3700 VAC持续一分钟) 模拟输入通道之间：1000 VAC持续1分钟(不包括通用输入类型的b端子)(低耐压类型：400 VAC持续1分钟，高速通用型：3000 VAC持续1分钟) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 端子类型 | M3螺丝端子或压接端子 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 重量 | 约0.3 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2、GX90YA：模拟输出模块
| 型号 | GX90YA |
|---|---|
| 输出类型(输出：4) | 传送输出、手动输出 |
| 范围 | 4～20 mA或0～20 mA |
| 输出更新周期 | 100 ms (很短) |
| 负载电阻 | 600 Ω或更小 |
| 分辨率 | 0.002% |
| 电源及功耗 | 本体提供，功耗：3W或以下。 |
| 绝缘电阻 | 输出电路与内部电路系统之间：20 MΩ (500 V DC时) |
| 输出通道端子之间：500 VDC，≥20 MΩ | |
| 耐电压 | 输出电路与内部电路系统之间：1500 VAC持续1分钟 |
| 输出电路之间：500 V AC持续1分钟 | |
| 端子类型 | M3螺丝端子或压接端子 |
| Weight | 约0.2 kg |
3、GX90XD：数字输入模块
| 型号 | GX90XD | |
|---|---|---|
|
输入类型 (输入：16) |
DI或脉冲输入*1(开路集电极或无电压接点) | |
| ON/OFF检测 |
开路集电极：ON时电压≤0.5 VDC，OFF时泄漏电流≤0.5 mA。 无电压接点：ON时电阻≤200 Ω，OFF时电阻为50 kΩ。 |
|
| 接点容量 | 12 V DC，≥20 mA | |
| 电源及功耗 | 本体提供，功耗：0.7 W或以下。 | |
| 绝缘电阻 | 输入端子与内部电路系统之间：≥20 MΩ (500 V DC时) | |
| 耐电压 | 输入端子与内部电路之间：1500 VAC持续1分钟 | |
| 端子类型 | M3螺丝端子或压接端子 | |
| 重量 | 约0.3 kg | |
4、GX90YD：数字输出模块
| 型号 | GX90YD |
|---|---|
| 输出类型(输出：6) | 继电器接点(c接点) |
| 额定负载电压 | 100～240V AC或5～24 V DC |
| 很大负载电压/电流 | 264 VAC或26.4 VDC，3A/点(电阻负载) |
| 电源及功耗 | 本体提供，功耗：1.4 W或以下。 |
| 绝缘电阻 | 输出端子与内电路系统之间：20 MΩ (500 VDC时) |
| 耐电压 | 输出端子与内部电路之间：3000 V AC持续1分钟 |
| 端子类型 | M3螺丝端子 |
| 重量 | 约0.3 kg |
5、GX90EX：扩展模块
| 型号 | 后缀代码 | 说明 | ||||
|---|---|---|---|---|---|---|
| GX90EX | I/O扩展模块 | |||||
| 端口 | -02 | 2个端口 | ||||
| 类型 | -TP1 | 双绞线电缆 | ||||
| - | N | 固定为N | ||||
| 地区 | -N | 标准附件 | ||||
6、GX90WD：数字输入/输出模块
| 型号 | GX90WD | |
|---|---|---|
|
输入类型 (输入：8) |
DI或脉冲输入*1(开路集电极或无电压接点) | |
| ON/OFF检测 |
开路集电极：ON时电压≤0.5 V DC，OFF时泄漏电流≤0.5 mA。 无电压接点：ON时电阻≤200 Ω，OFF时电阻为50 kΩ。 |
|
| 接点输入容量 | 12 V DC，20 mA或以上。 | |
| 输出类型(输出：6) | 继电器接点(C接点) | |
| 额定负载电压 |
连接至主电路(一级电源)时≤150 VAC 连接至主电路驱动的电路(二级电源)时≤250 V AC(主电路≤300 VAC且使用隔离变压器)或≤30 VDC |
|
| 很大负载电流 | 2 A (DC)/2 A (AC)，电阻式负载 | |
| 功耗 | ≤1.9 W | |
| 绝缘电阻 |
输入端子与内部电路系统之间：≥20 MΩ(500 VDC时) 输出端子与内部电路系统之间：≥20 MΩ(500 VDC时) |
|
| 耐电压 |
输入端子和内部电路系统之间：1500 VAC持续一分钟 输出端子和内部电路系统之间：3000 VAC持续一分钟 |
|
| 端子类型 | M3螺丝端子 | |
| 重量 | 约0.3 kg | |
7、GX90XP：脉冲输入模块
| 型号 | GX90XP |
|---|---|
| 输入数 | 10 |
| 测量周期 | 100 ms (很短) |
| 输入类型 | 接点(开路集电极、无电压接点)，电平(5 V逻辑) |
| 输入范围 |
高达20 kHz* * 使用(ON)抖振滤波器时为30 Hz |
| 很小检测脉宽 |
25 µs* * 使用(系统)抖振滤波器时为15 ms |
| 测量精度 |
计数+1脉冲 积分时加上以下精度 运算启动时：+1测量周期 运算停止时：-1测量周期 * 积分需要运算功能(/MT可项) |
| 抖振滤波器 | 高达可消除5 ms的抖动(可以在每个通道上打开/关闭) |
| 滞后幅宽 | 约0.2 V |
| 接点、晶体管容量 |
接点：≥15 V DC和≥30 mA 可施加的很小负载电流：≤1 mA 晶体管：额定容量如下： Vce＞15 V DC、Ic＞30 mA |
| 很大输入电压 | ±10 V DC |
| 绝缘电阻 | 输入端子与内部电路系统之间：≥20 MΩ(500 V DC时) |
| 耐电压 | 输入端子与内电路系统之间：1500 V AC持续1分钟 |
8、GX90UT：PID控制模块
| 型号 | GX90UT | |
|---|---|---|
| 控制回路 | 回路数量 | 2 |
| 模拟输入(测量输入) | 测量点 | 2 |
| 测量类型 | 直流电压(DCV)/标准信号、TC/RTD、DI (LEVEL和无电压接点)/直流电流(带外部分流电阻) | |
| 采集(控制)周期 | 100 ms或200 ms (系统全球设置) | |
| 模拟输出(控制输出/传送输出/传感器电源) | 输出 | 2 |
| 输出类型 | 电流、电压脉冲或传感器的电源。 | |
| 电流输出：4～20 mA或0～20 mA | ||
| 电压脉冲输出：ON电压≥12 VDC (负载电阻≥600 Ω )，OFF电压≤0.1 VDC | ||
| 可以用作传感器电源(13.0～18.3 VDC) | ||
| 数字输入(切换SP、运行模式等) | 输入 | 8 |
| 输入格式 | 无电压接点和开路集电极 | |
| 接点额定值：≥12 VDC，≥20 mA | ||
| 数字输出(报警、事件等) | 输出 | 8 |
| 输出格式 | 开路集电极(灌电流) | |
| 输出接点容量 | 很大24 VDC、50 mA | |
| 耐电压/绝缘电阻 | 请参阅PID控制模块的一般规格书(GS 04L51B01-31EN) | |
| 端子类型 | M3螺丝端子 | |
| 重量 | 约0.3kg | |
