泰克TBS2204B示波器激光测距应用解决方案。泰克TBS2204B示波器操作简便的设计，专用控制功能可以迅速进入重要设置，帮助用户快速评估信号，TBS2204B配置了缩放功能可以迅速卷动记录并放大，查看信号细节。而激光测距仪PD信号测试过程中，需要实现发送START和回收STOP信号的时序对比，TBS2204B先进的前端设计及 2GS/s-半通道/1GS/s全通道的采样率有效降低了噪声，加上较好的数据存储功能，提高了测量结果的有效位数，改善了测量精度，在进行几秒量级的测试中也能看到完整信号，并获取准确的测量结果。

对激光测距或激光雷达产品，信号测试有非常重要的意义，原理上利用光束的飞行时间差进行计算，但是对大功率泵浦激光器来说，脉冲峰值功率在KW级别，脉冲宽度只有几个ns，也就是发送的激光脉冲信号的脉冲宽度只有4ns，回波信号经过跨组放大器(TIA) 后带宽被展宽到30-100ns，飞行时间采样关注的是信号的上升沿/ 下降沿( 上升/ 下降时间)，通常一个激光回波信号的上升时间越短越好，也就是5-10ns，1ns的误差带来的就是15cm的距离误差。客户希望可以精确测试到发送的start信号和接收的stop信号时序，对FPGA的算法开发有重要的作用，对调整优化电路有深远的意义。

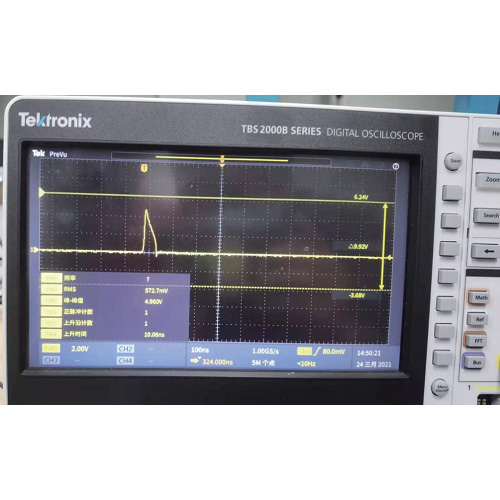

TBS2204B示波器显示屏中可以看到，start信号的上升时间在10ns左右，而本模块在不采用高精度算法时采样速率为200MHz，可以准确的采样上升时刻，测距精度即为±75cm。使用插入延迟法进行高精度测量时，精度可以提到1ns级别，为了验证FPGA算法的有效性和准确度，就需要进行如此高精度的信号测量，同时测量start和stop信号进行时序比对；另一方面，泵浦激光器的发射重复率＜10Hz，一般的基础示波器没有深度存储，在进行几秒量级的测试时无法看到完整信号，特别需要带有深度存储的示波器进行信号测量。
此外激光工作环境特殊，人员无法近距离操作，泰克TBS2204B示波器带有远程操作的方式, 标配LAN，兼容LXI，可以使用同一网络中配有网络浏览器的任何设备远程接入仪器。TBS2204B示波器可远程获取频率，时间，幅度，面积等四大类32种测量数据，用户可以根据需要选择所需数据。泰克TBS2204B示波器银飞有售，具体可以联系我司专业工作人员。
